5. 接线原理图
（适用于 9010～9245 台式机型干燥箱）
如有改动，恕不通知！
实验仪器
D/8 版 20250312 使用说明书
- 12 -
（适用 9420～9920 立式机型干燥箱）
如有改动，恕不通知！
实验仪器
D/8 版 20250312 使用说明书
- 13 -
6. 液晶温度控制器使用说明（选配）
1. 开机通电
1.1 关好箱门，把手应垂直向下；
1.2 打开电源指示灯亮；
1.3 控制器经过 4 秒左右的自检程序后进入工作模式。

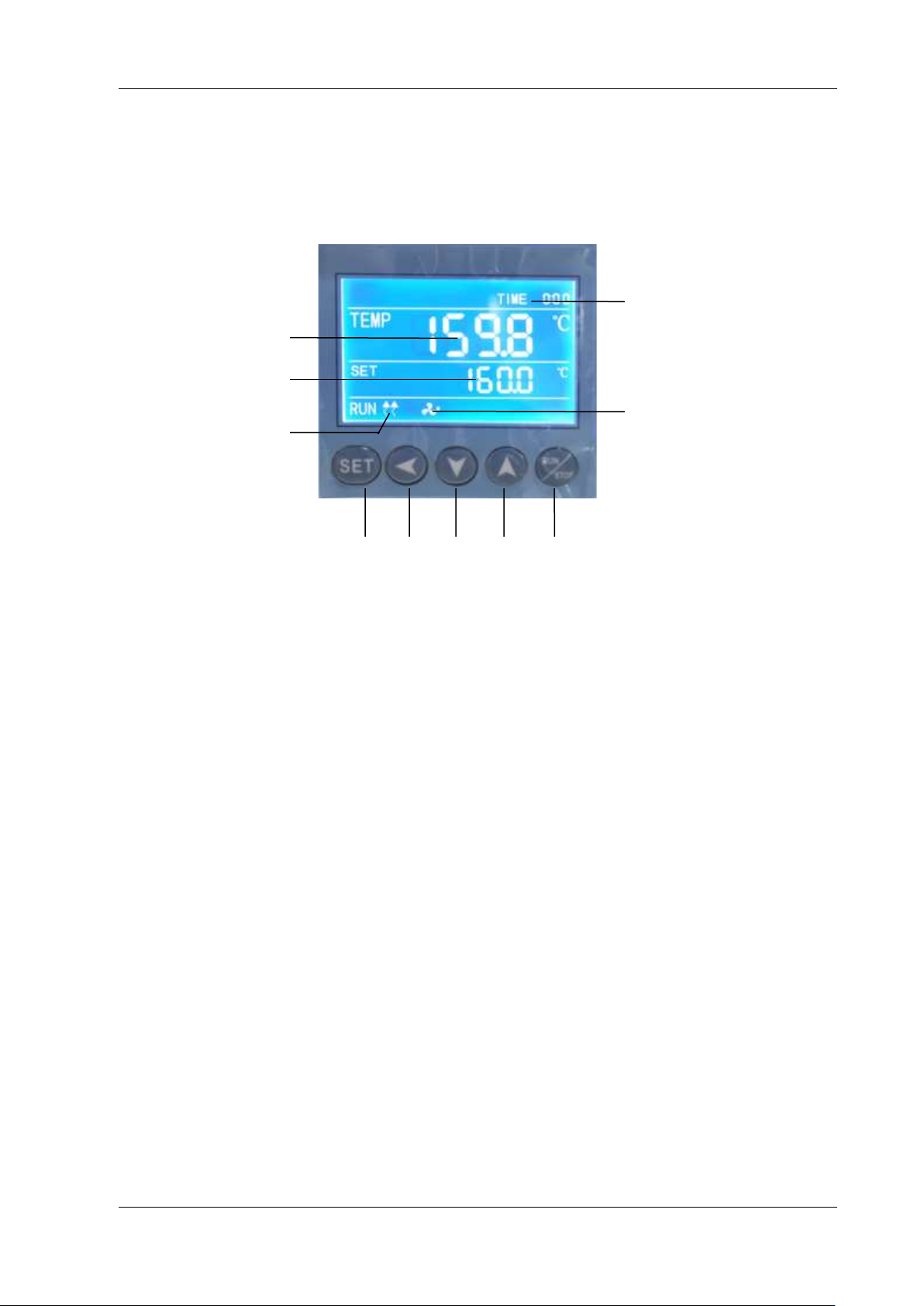

1.4 指示灯说明
1）TEMP 区（PV）：显示测量温度；
2) SET 区（SV）：显示设定温度；
3) 加热灯：有加热输出时灯亮；
4）风机指示灯：有风机输出时亮；
5）TIME：时间显示窗；显示运行时间或参数数值；
1.5 按键说明
6）SET 键：用于设定值的修改或进入内部参数设定，在参数设定状态下长按设定键 3 秒以上退出；
7）移位键：用于设定值、内部参数的移位和环境温度的查看；
8）减少键：用于设定值、各类参数的修改、或启动/停止自整定；
9）增加键：用于设定值、内部参数的修改、或查看剩余周期㈩
10）RUN/STOP:按 3 秒用于控制器的运行或停止。
1.6 校核控温精度
1.6.1 选用分辨率为 0.1℃检定合格并在检定合格期内的数字式测温计做为标准放入产品工作室内，并
确保传感器感温头处于工作室内几何中心
1.6.2 在产品控温范围内任选一点，设定 SV 控温值，当 PV 测量值等于设定值时，再恒温（1～2）小
时左右（根据产品规格不同而恒温时间有长短），观察标准测温计的实际测得温度值与控制器 PV 显
示的测量值之差应≤±0.5℃。
⑹ ⑺ ⑻ ⑼ ⑽
⑴
⑵
⑶
⑸
⑷
