实验仪器

D/8 版 20250312 使用说明书

- 3 -

2. 结构功能概述

DHG 系列鼓风干燥箱由箱体、控温系统、电加热鼓风系统组成。

箱体由优质钢板冲制而成，表面喷塑处理，内胆采用优质镀锌板或不锈钢板材（供用户选择）组

成。隔热层采用超细玻璃棉作充填，箱门具有大面积双层钢化玻璃视察窗。

控温系统主要部件是控温仪。它是一个由单片机及外围电路组成双排 LED 四位显示的微电脑智能

控制器。用 Pt100 铂电阻作为感温元件，采用 PID 调节方式控制加热系统。控温仪还具有定时控制、

控温误差修正、偏差报警保护等功能。

电加热鼓风系统由电阻丝加热管、风机、风道组成。利用风机的运转，强迫工作室内冷热空气的

交换循环，从而提高工作室内温度场的均匀性。

该系列产品具有控温精度高、过冲小、波动度小及偏差超温保护等优点。

本产品标配数码控制器，根据用户需要，可选配液晶控制器或程序液晶控制器；另可选配 RS485/232

通讯接口或嵌入式打印机。

选配件名称

选配件功能介绍

RS485/232 通讯接口

·通过连接电脑，显示、监控实验各项数据。

嵌入式打印机

·打印实验所需数据

独立限温控制器

·超过限制温度即自动中断，保证实验安全运行，不发生意外

无纸记录仪

·3 英寸 LED 显示屏；

·方便用户保存 GMP 认证所需的数据。

U 盘储存数据

·USB 数据转移接口，可用做数据转移。

25mm/50mm 测试孔

·可设置在箱体侧面、顶部等，可根据放置场所需要而布线。

（不用时旋上盖，测试穿线时去盖）

短信报警

·通过手机实现对终端设备远程的数据测量、控制及设备异常报警等短

信提醒功能；

紫外杀菌系统

·可定期对箱体内容进行消毒，有效杀灭箱体内循环空气中的浮菌，从而

有效防止实验期间的污染

三色报警器

·通过声光报警提醒

实验仪器

D/8 版 20250312 使用说明书

- 4 -

三、产品的使用

1. 使用前的准备

产品应在下列使用条件中工作：

1.1 环境温度：5℃～40℃；

1.2 相对湿度不大于 85%；

1.3 大气压力：（86～106）KPa；

1.4 海拔高度不高于 2000 米；

1.5 周围无强烈震动源及强电磁场存在；

1.6 应放置在平稳、水平，无严重粉尘，

无阳光直射，无腐蚀性气体存在的室内；

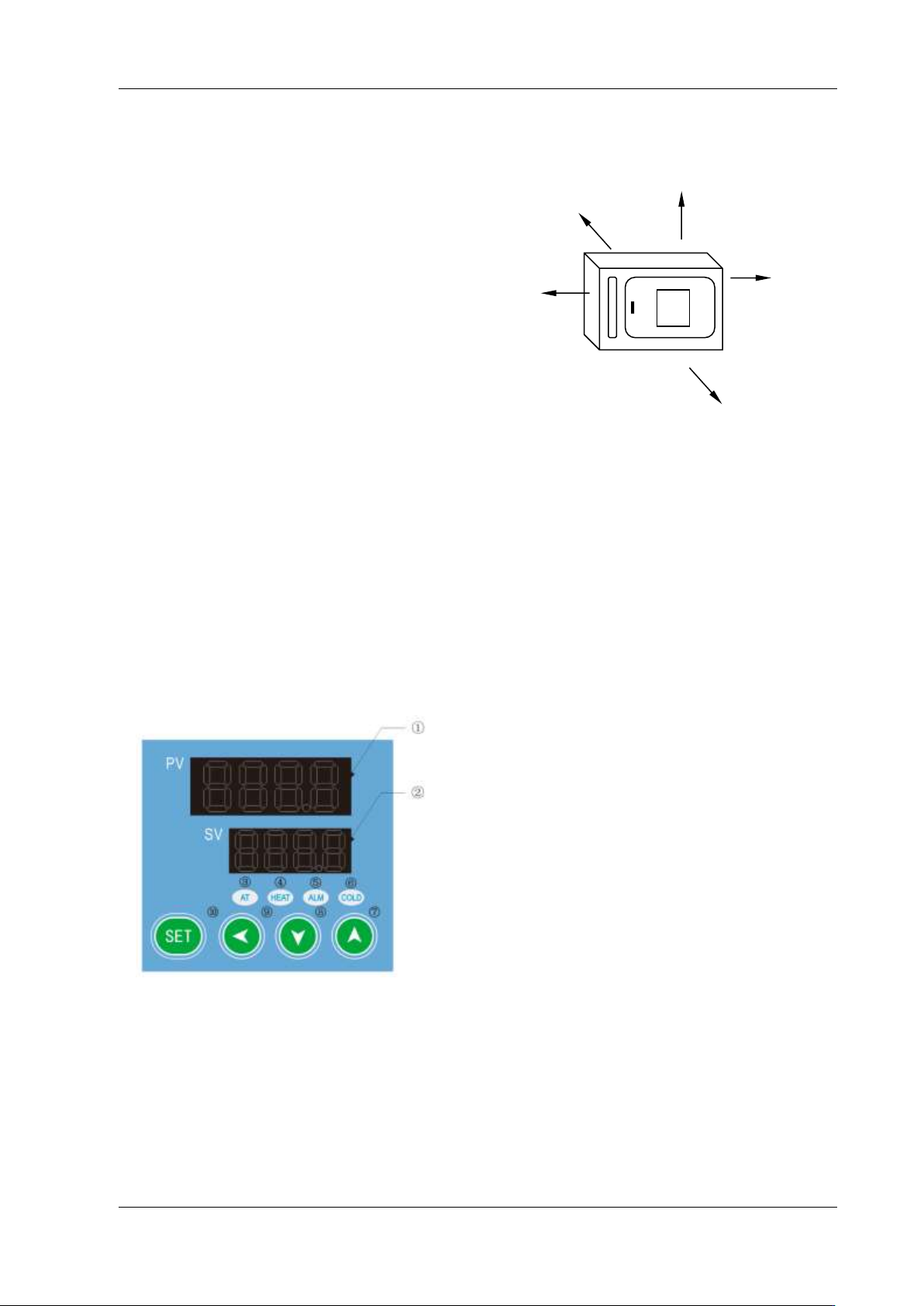

1.7 产品周围保留足够空间间隙，如右上图所示，不宜放在火灾报警器下方；

1.8 产品供电电源电压见技术指标（附表一～表三）；

1.9 合理放置，调整搁板位置及数量，放入工作物品，必需保持上下四周有一定空隙（＞100mm），

重量以搁板不被压弯变形为宜。

2. 开机通电

图一

2.1 产品控温仪面板布置（见图一）；

2.2 关好箱门，把手应垂直向下；

2.3 根据物品的潮湿程度，调整风门至合适位置。

2.4 打开电源，指示灯亮并能听到风机运转声音；

2.5 控温仪经过 4 秒左右的自检程序后进入工作模式，即 PV 屏显示测量温度，SV 屏显示设定温度。

≥50cm

>100cm

≥30cm

背面

正面

① (PV)显示器

* 显示测量值

* 根据仪表状态显示各类提示符。

② (SV)显示器

* 显示设定值

* 根据仪表状态显示各类参数值

③AT(运行指示灯)：当控制器工作时亮，自整定时闪烁，停止时灭；

④ HEAT (加热指示灯)：当有加热输出时亮。

⑤ ALM(报警指示灯)：当有报警输出时亮，蜂鸣器响。

⑥ COLD(制冷指示灯)：当有制冷输出时亮；（注：本产品无 COLD

制冷功能）

⑦ 用于调整各类参数数值或进入自整定状态

⑧ 用于调整内部参数数值或进入自整定状态

⑨ 移位键：用于设定值、内部参数的移位和观察定时运行时间的；

⑩ 功能键：

* 设定值修改

* 参数符号的调出及参数修改的确认。

实验仪器

D/8 版 20250312 使用说明书

- 5 -

当 PV＜SV 时，HEAT 灯应亮，表示控温仪进入升温工作状态。

2.6 校核控温精度

2.6.1 用 0.5℃分度水银温度计（或分辨度 0.1℃数字式测温计）放入产品工作室内；

温度计水银感温头应处于工作室有效空间的几何中心

2.6.2 在产品控温范围内任选一点，设定 SV 控温值，当 PV 测量值等于设定值时，再恒温（1～2）小

时左右（根据产品规格不同而恒温时间有长短），观察水银温度计的实际测得温度值与控温仪 PV 显

示的测量值之差应≤±1.0℃。

3. 温度及定时设定

3.1 在工作模式下，按一下键，PV 屏显示字符，按或键，使 SV 屏显示为所需要的

温度值；（参见附录 2 各功能调出流程）

3.2 再点按键一下，PV 屏显示字符，按或键，使 SV 屏显示为所需要的时间值；（参

见附录 2 各功能调出流程）

3.2.1 当设置为 0 时，控制器取消定时功能，控制器一直运行；当 ST 设置不为 0 时，控制器才有定

时功能，当控制器的运行时间到，SV 屏显示“END”，蜂鸣器鸣叫，控制器停止工作，按任意键可消音，

同时按键和键 4 秒可重新启动。

3.2.2 当控制器在工作模式时，只要点按键，PV 屏就会显示“TIME”，SV 屏显示控制器所运行的时间，

再按移位键，控制器返回到工作模式。

3.3 定时状态再按一下键，回到工作模式，进入工作状态。

4．上偏差报警的设置

上偏差的设置合理，能起到系统控温超差或失控的保护作用，产品工作时必须使用。

4.1 产品出厂时一般设置 AL=10～15，即报警温度为：（SV+AL）℃

4.2 按“SET”键 4 秒左右，当 PV 屏显示字符即放开,打开电子锁后，才可对有关参数进行修改。

开锁程序：长按键 4 秒，当 PV 屏显示字符时，用键将 SV 屏数值由“0”改为“开锁密码=3”

（用户层密码），此时即打开电子锁（1 分钟后无任何操作，控温仪自动返回工作模式）；

4.4 按若干下键，当 PV 屏显示字符时用键设置合理的上偏差值（AL）；

4.5 超温后，蜂鸣器断续报警，并且超温灯长亮，按任意键消音；
