实验仪器
D/8 版 20250312 使用说明书
- 14 -
2. 操作步骤
1）温度设定：点按一次“SET”键，SET 窗数值闪烁，表明温度可按需设置，通过“增加”、“减小”和
“移位”键，设定所需要的温度。再按“SET”键，回到标准显示模式。
2）定时功能：点按二次“SET”键，当时间设置为 0 时，没有定时功能；时间设置不为 0 时，控制
器有定时功能，按一下“SET”键，TIME 数值闪烁，表明时间可按需设置，通过“增加”、“减小”和“移位”
键，设定所需要的时间值，定时时间到，TIME 窗显示“END”蜂鸣器响，可按任意键消音。
注：① 每修改一个参数，均需按“SET”键确认后修改有效。
② 全部参数设定完后，按“RUN/STOP”键，待 3 秒左右，开始运转。
3. 各功能参数表
在标准状态下，同时按 SET 键和移位键 3 秒以上，液晶屏显示 LK 代码，可进入密码设定阶层界
面。
（1）液晶屏的输出区显示 LK 时，按加减键或移位键使 LK=0000，点按 SET 键可进入使用用户参数阶
层设定；
提示符
名称
设定范围
说明
初始值
Pn
运行工作组
0～8
程序控制专用，设置仪表运行的工作组 。当 Pn
设置为 0 时，第 0 组为定值控制。
选配
Cy
周期循环数
0～99
程序控制专用参数，当 Cy 为 0 时，仪表一直在
工作组之间运行，当 Cy 不为 0 时，仪表在工作
组内循环 Cy 次数后自动停机，停机后将自动恢
复该数值为 1。
选配
dy
预约开机选择
0-99：:59
0：无预约；其它数值，按运行键启动后将自动延
时 dy 时间后开机。
ut
紫外时间
0-200 分钟
紫外灯开启 ut 时间后关，ut=0，紫外灯手动关
选配
uS
紫外开关
0-1
0：关紫外灯 1：开紫外灯
选配
（2）当液晶屏的输出区显示 LK 时，使 LK=0003，按 SET 键方可进入设备制造商参数阶层设定；
设备制造商参数阶层菜单如下：
提示符
名称
设定范围
说明
初始值
tM
允许最高温度
设置
满量程
超过最高温度停止加热并报警
Po
上电模式
0～2
①当 Po=0 时，控制器上电后处在停止状态，须
通过长按启动/停止键启动运行； ②当 Po=1
时，控制器上电后自动起始步运行； ③当 Po=2
时，控制器从上次断电开始运行
AL
报警设定
0～100.0
当温度超过 SP+AL 值，报警灯亮，报警输出（带
HOLD 功能）。
Pb
零位调整（截
距）
-100.0～
100.0
当第一路零位误差较大，满度误差较小时，调整
该值，一般 Pt100 很少调整该值。
PK
满度调整（斜
率）
-1000～
1000
当第一路零位误差较小，满度误差较大时，调整
该值。PK=4000×(水银温度计值-显示值)/显示
值，一般 Pt100 先调整该值。
实验仪器
D/8 版 20250312 使用说明书
- 15 -
PA
板载室温传感
器修正
-30-30
当板载室温传感器与实际有误差时，调整该值
※产品出厂前都经过严格地测试，当技术指标符合要求，工作正常时，一般不要进行修正。
7. 智能型程序液晶温度控制器使用说明（选配）

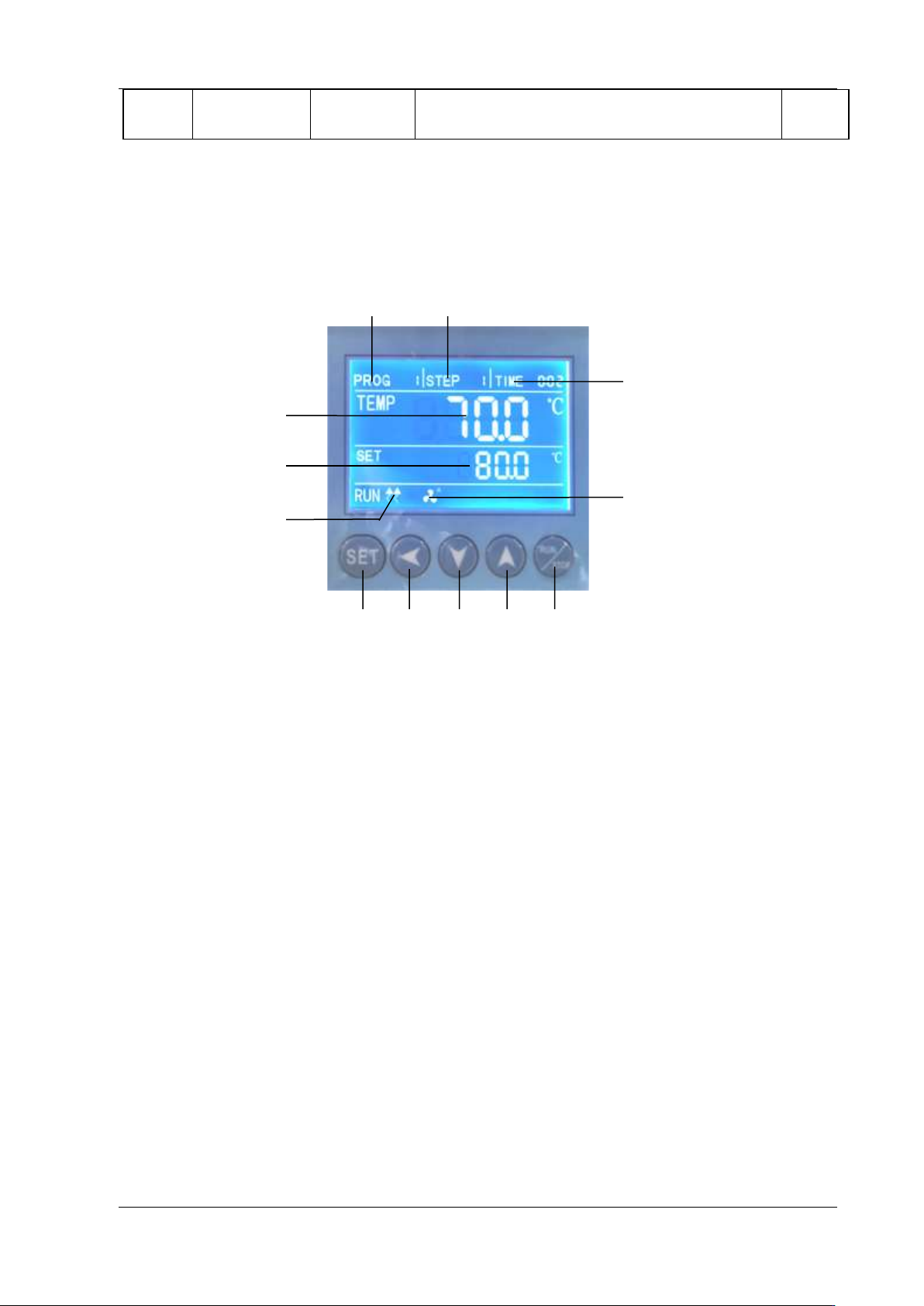

7.1 产品操作面板及控制器面板布置（见下图）
7.1.1 指示灯说明
1）TEMP 区（PV）：显示测量温度；
2) SET 区（SV）：显示设定温度；
3) 加热灯：有加热输出时灯亮；
4）风机指示灯：有风机输出时亮；
5）TIME：时间显示窗；显示运行时间或参数数值；
6) STEP 区：显示工作时间或参数；
7) PROG 区：显示程序工作组或设定组；
7.1.2 按键说明
8）SET 键：用于设定值的修改或进入内部参数设定，在参数设定状态下长按设定键 3 秒以上退出；
9）移位键：用于设定值、内部参数的移位和环境温度的查看；
10）减少键：用于设定值、各类参数的修改、或启动/停止自整定；
11）增加键：用于设定值、内部参数的修改、或查看剩余周期；
12）RUN/STOP:按 3 秒用于控制器的运行或停止。

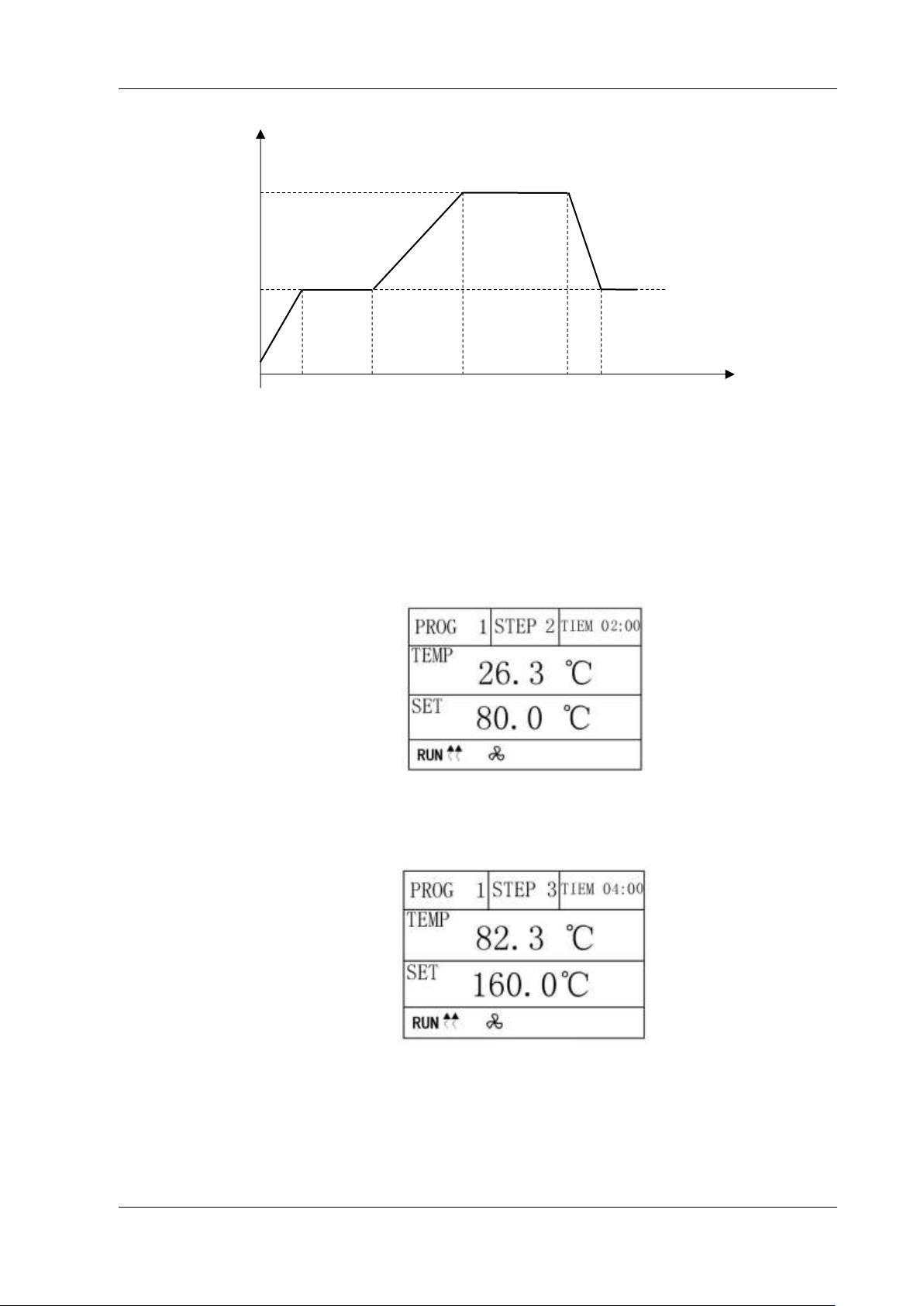

7.2 程序的举例说明
如现在需要 80℃恒温运行 120 分钟；然后 160℃恒温运行 240 分钟；这个程式最后从头到尾一共
重复运行 10 次，设置为控制器上电后自动起始步运行；
⑺ ⑹
⑸
⑷
⑻ ⑼ ⑽ ⑾ ⑿
⑴
⑵
⑶
图一
实验仪器
D/8 版 20250312 使用说明书
- 16 -
图二
CY：设为 10；KA: 设为 1；
7.2.1 程式的编辑
7.2.1.1 开机后，常按 SET 键 3～5 秒，PROG 区数值闪烁，点按 SET 一次，SV 区闪烁，按加减、移位
键设定该组第一段温度为 80℃；再点按 SET 键，TIME 区闪烁，按加减、移位键设定该组第一段时间
为 120 分，再按 SET 键，STEP 区域数字为 2，提示进入该组第二段程序设定。（见图三）
7.2.1.2 点按 SET 键，SV 区闪烁，设定温度为 160℃，再点按 SET 键，TIME 区闪烁，设定时间为 240
分，再按 SET 键，STEP 区域数字为 3，提示进入该组第三段程序设定。（见图四）
7.2.1.3 TIME 区闪烁，设定时间为 0 分；表示运行到该段程序结束。
7.3 程序操作说明
7.3.1 每修改一个参数，均需按“SET”键确认后修改有效。
7.3.2 全部参数设定完后，按“RUN/STOP”键，待 3 秒左右，开始运转。
℃
160
80
RT
0 X X+120 Y Y+240
t 分
120 min
240 min
恒温
恒温
升温
降温
图三
图四
