5.4.2 温度曲线测试窗口工具栏使用说明
（1）[开始]、[停止]、[重测]：
1． 炉子各参数设定好后，待其运行稳定、温度恒定时，将三根测温线与 PCB 板连接
好，将 PCB 板水平放在网带或运输链条上，送入炉子控温区中。
温度曲线测试操作要点：
1）选取能反映表面组装组件（SMA）上温度最高、最低及对热应力最弱且温
度容易上升的三个部位；
2）用高温焊料、贴片胶或高温胶带纸将温度采集器上的热电偶测量头分别
固定到 SMA 组件上已选定的测试点部位，再用高温胶带把热电偶丝固定，
以免因热电偶丝的移动影响测量数据。
3）将被测的 SMA 组件连同温度采集器一同置于回流炉机入口处的传送链/网
带上，随着传送链/网带的运行，将完成一个测试过程。注意温度采集器
距待测的 SMA 组件距离应大于 100mm。
2． 当测试点部位进入到炉子进口风帘下时，单击[开始]按钮，所测曲线会自动描绘
在曲线区中。三测试点对应三条曲线。
3． 单击[停止]按钮，中止测温。
4． 单击[重测]按钮，重新开始测试。
（2）[水平]、[垂直]、[斜线]、[取消]：
1． 单击[水平]按钮，可看到一条水平虚线随鼠标在曲线区上下移动，在数据区内可
以看到水平虚线与曲线交点位置的温度值。
2． 单击[垂直]按钮，可看到一条垂直虚线随鼠标在曲线区左右移动，在数据区内可
以看到垂直虚线与曲线交点位置的时间、温度、斜率值。
3． 单击[斜线]按钮，可以在曲线区内画一条斜线，在数据区可看到该斜线的斜率。
如果斜线与温度曲线基本平行时，该斜线的斜率就是该曲线段的斜率。
4． 单击[取消]按钮，取消水平或垂直方向的分析虚线。
（3）[时刻点设置]、[重设]：
1. 单击[时刻点设置]按钮，在曲线上单击鼠标，曲线区自动画出一条垂直线（如果
垂直线不清楚，请点击[刷新]按钮）。任意取六个点进行分析，在数据区内可以
看到每个时刻点的温度与时间。
2. 单击[重设]，取消以往设置，重新设置时刻点。
（4）[详细信息] 、[刷新]：

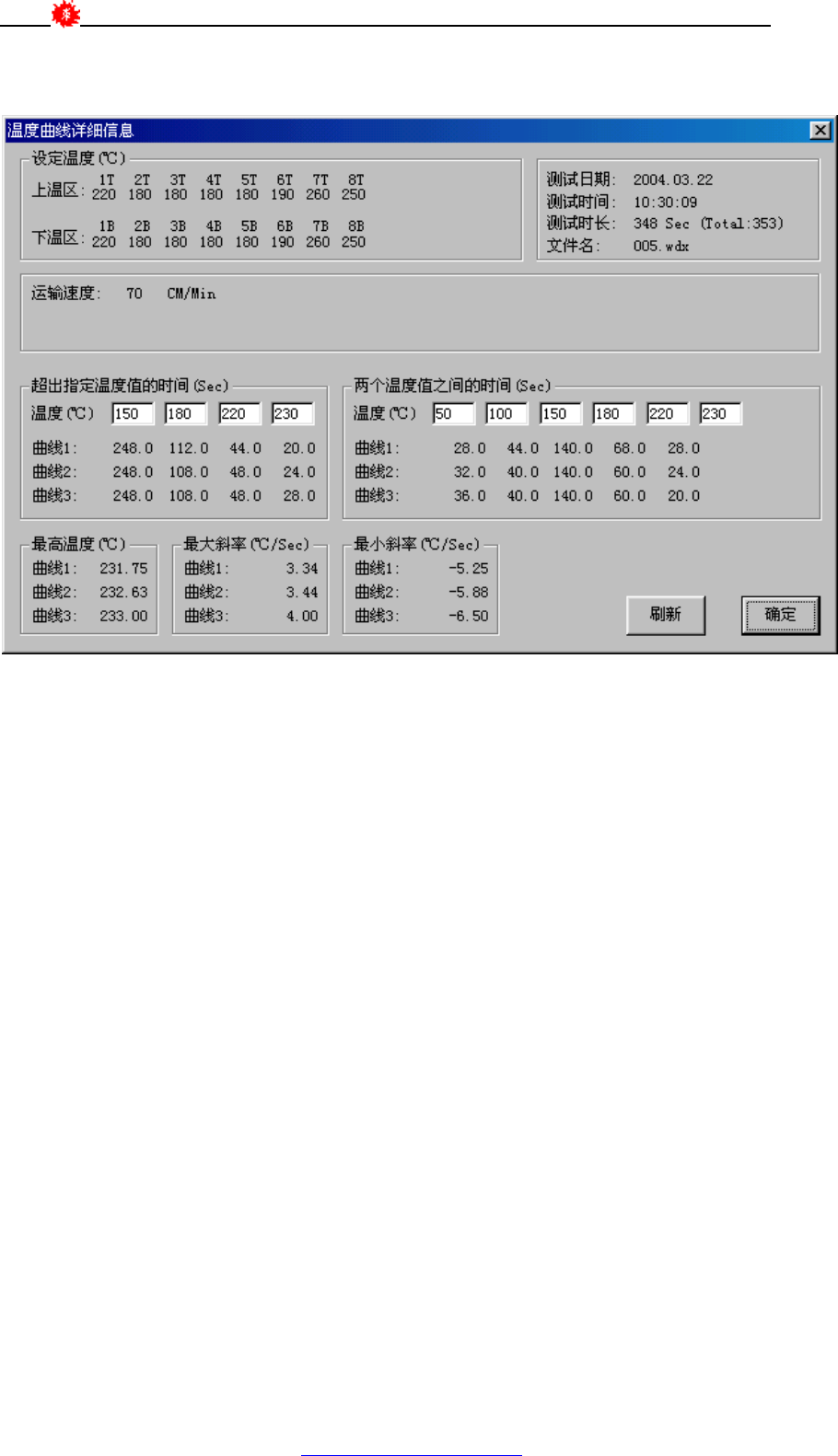

1. 单击[详细信息] 按钮，弹出“详细信息”对话框，如图 5-21 所示。
2. 在“详细信息”对话框中显示温度文件名、开始时间、结束时间、测试日期、
运行速度、各温区设定的温度参数、三个测试点（对应三条曲线）的最高温度
及升温最大斜率等详细内容。
3. 输入三个不同的指定温度值。用户可以在图 5-21 中看到曲线 1、2、3 分别在这
三个指定温度值以上的时间。
4. 如果曲线区有不清晰时，单击[刷新]按钮。
（5）[新建]、[打开]、[保存]、[另存为]、[打印]：
1．单击[新建]按钮，曲线区将清空。
2．单击[打开]按钮，可打开一条已保存的温度曲线文件。
3．单击[保存]按钮，以专用格式保存温度曲线文件。
4．单击[另存为]按钮，将温度曲线文件存为 Windows 下通用的位图文件（.BMP）。
5．如果电脑安装了打印机，[打印]按钮，可打印当前温度曲线。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
SUN EAST NT Series V2 Hot Air Reflow Operation Manual
31 SUN EAST TECHNOLOGY DEVELOPMENT Co.，LTD
5.5 温度曲线仿真
5.5.1 温度曲线仿真窗口组成

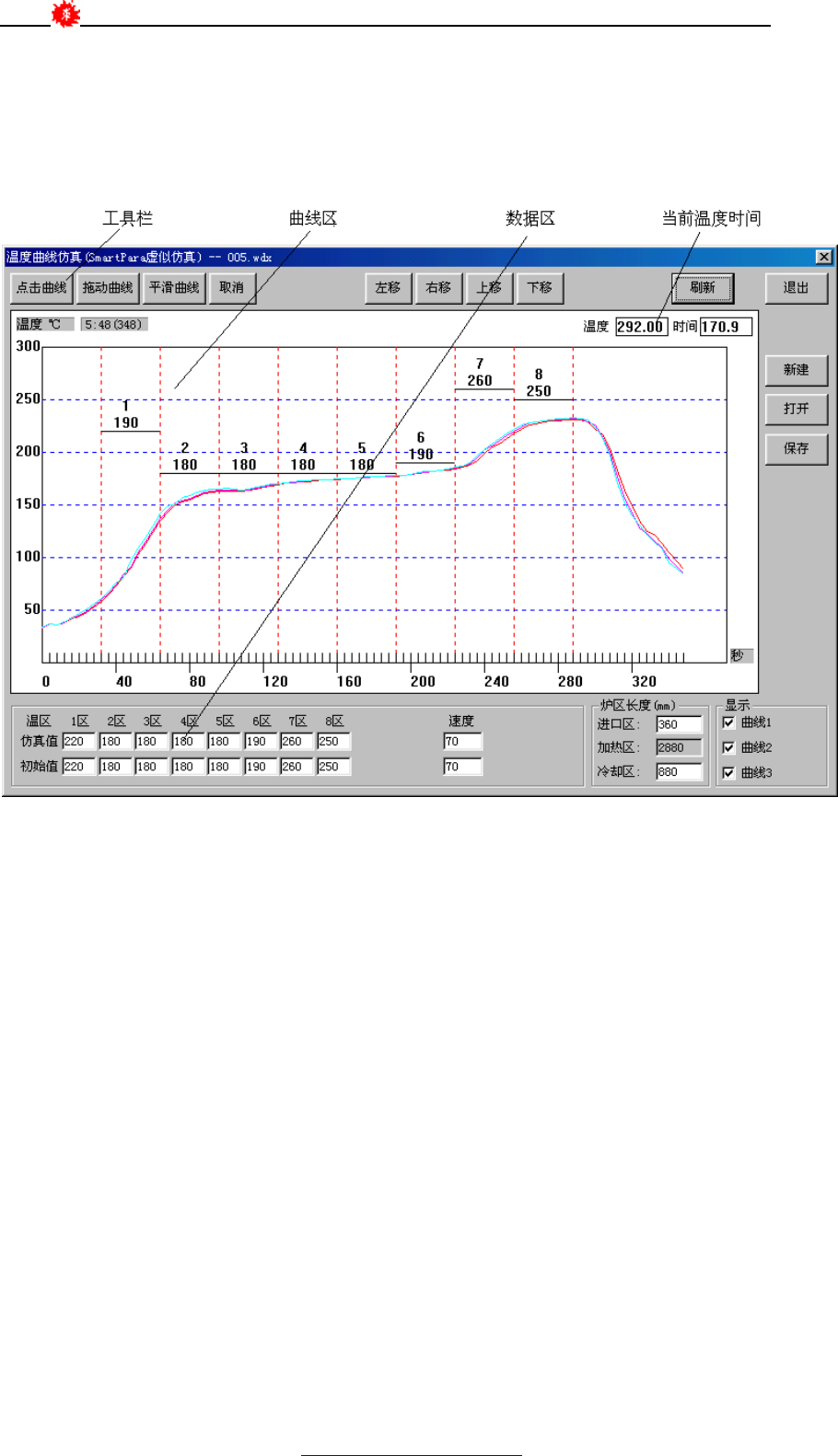

单击工具栏上[曲线] 按钮，显示“选择类型”窗口，再点击“温度曲线仿真”，显示“温
