FEEDER W32c 1/3
フィーダ W32c 1/3
AB10334
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
53
RH02461
1
HARNESS
ハーネス
54
2MDLFC000904
1
PLATE, REAR
プレート リヤー
55
K69487
3
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ) SL-250ｼｮﾘ
56
K70355
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005 (3ｶ ｼﾛ) SL-250ｼｮﾘ
60
PX01842
1
SEAL, BAR CODE
シール バーコード
unit serial number
61
PJ02963
1
BKT
ＢＫＴ
62
K66188
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X018(3ｶ ｼﾛ)
63
N10793
4
NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
64
PJ02971
1
SPACER
スペーサ
65
T4107K
1
DIGITAL SW
デジタルＳＷ
A7BS-254-79-1
66
2MDLFC014100
2
SEAL
シール
W32c
67
XK04823
1
BOARD, PRINTED CIRCUIT
基板 プリント
FH1224B1F
68
PB01842
1
PLATE
プレート
69
2MDLFB040300
1
SHEET SW
シートＳＷ
70
XH00201
1
HARNESS
ハーネス
71
PB88197
1
LEVER
レバー
72
PM02WC5
1
PIN
ピン
73
K64283
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
74
PM66294
1
BLOCK
ブロック
75
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
76
N4018A
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003 ｸﾎﾞﾐｻｷ
78
RZ00490
1
TAPE
テープ
79
RZ00500
1
TAPE
テープ
111 PTS-FIFEEDER-20
This page is intentionally blank.
此页是空白页
このページはブランクページです
112 PTS-FIFEEDER-20
87
48.1
88
7
10
9
83
63
71
74
73
75

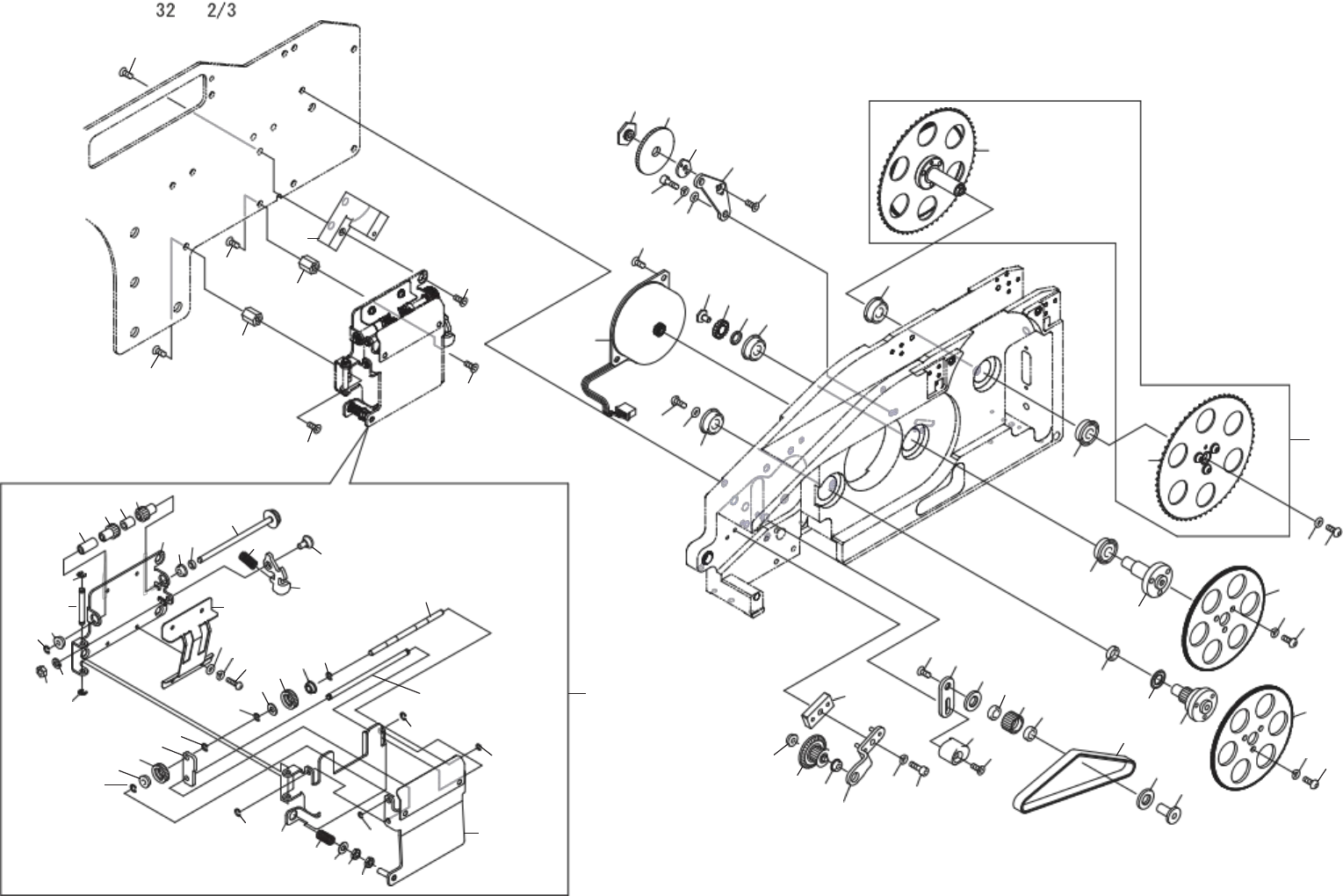

FEEDER W32c 2/3
