174 PTS-FIFEEDER-20

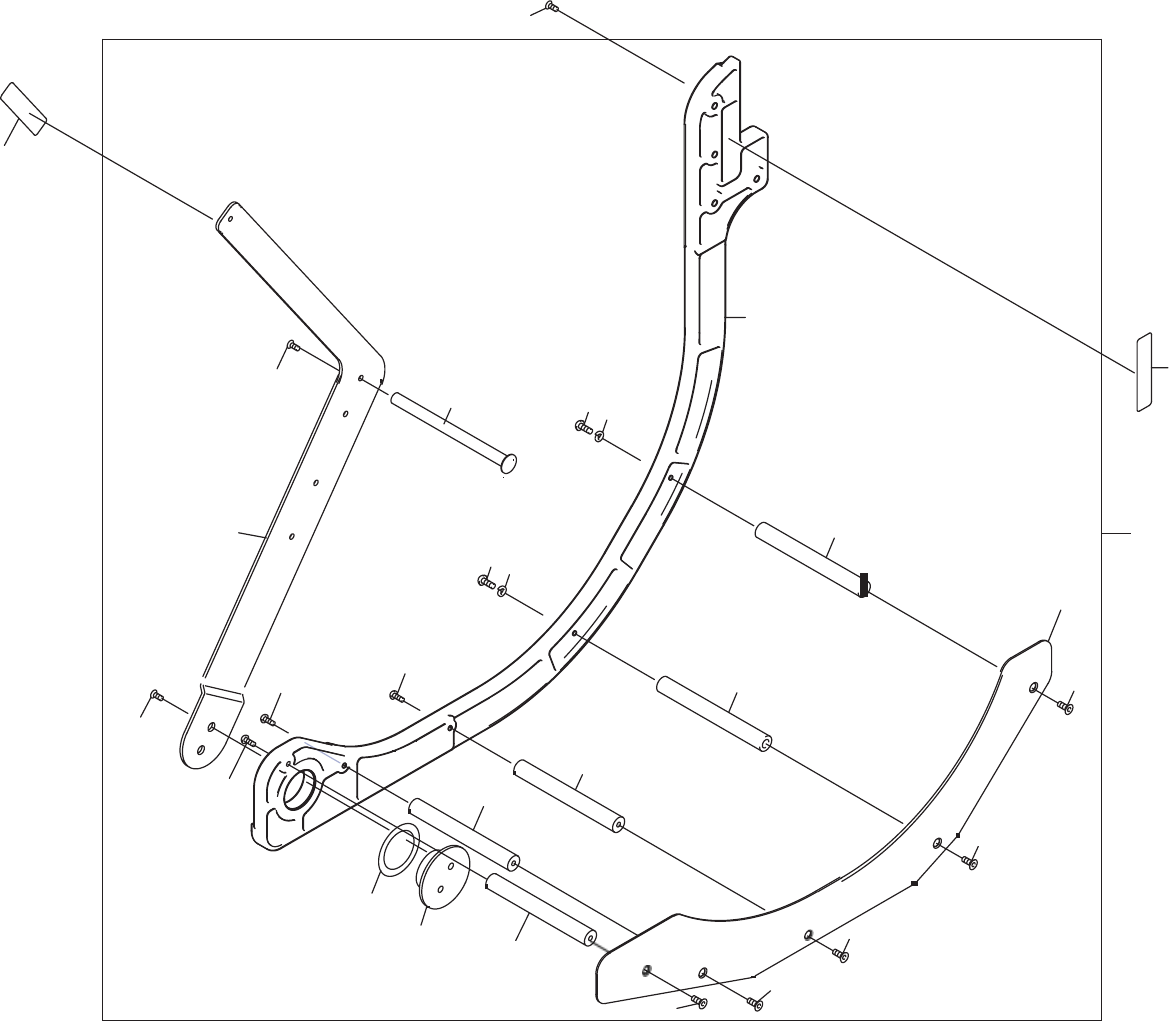

REEL HOLDER W88 15inch
リール ホルダ W88 15インチ
21
2
10
7
4
12
4
5
4
4
22
22
1
5
5
11
15
14
6
16
15
15
3
16
8
6
4
9
14
175 PTS-FIFEEDER-20
REEL HOLDER W88 15inch
リール ホルダ W88 15インチ
AA2GN12
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
AA2GN12
1
HOLDER, REEL
ホルダ リール
2
2MDLFB016902
1
HOLDER, REEL
ホルダ リール
3
2MDLFB016800
1
RETAINER, REEL
押え リール
4
K5357L
5
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
5
PM36851
3
SPACER
スペーサ
6
K5258H
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X015(3ｶ ｼﾛ)
7
PB08305
1
ARM
アーム
8
K64283
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
9
PM22383
1
PIN
ピン
10
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
11
PM45091
1
PIN, PIVOT
ピン 支点
12
W1007H
1
WASHER
ワッシャ
WW-26 ｳｪｰﾌﾞﾜｯｼｬ
14
PM011H1
2
SPACER
スペーサ
15
K5258G
3
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010(3ｶ ｼﾛ)
16
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M (3ｶ ｼﾛ)
21
PZ27762
4
BOLT
ボルト
22
PX02072
2
SEAL, BAR CODE
シール バーコード
unit serial number
176 PTS-FIFEEDER-20
PARTS for BUCKET TYPE REEL HOLDER_W88
バケットタイプリールホルダ専用部品_W88
