119 PTS-FI FEEDER-20 R E E L H OL D E R W 32 c 1 5 inc h リ ー ル ホ ル ダ W 3 2c 1 5イ ン チ AA85317 No. 番 号 D rg .N o . & C od e N o. 図番 & ｺ ｰﾄﾞ番号 QT Y 個 数 Descri ption 品名 Rat ing 規 格 Re ma rk s 備 考 1 AA85 317 1 HO L D …

100%1 / 213
118 PTS-FIFEEDER-20
REEL HOLDER W32c 15inch
リール ホルダ W32c 15インチ
21
2
10
9
15
16
14
15
16
12
5
11
4
22
22
4
1
4
8
6
6
3
5
15
5
7
14
4
4

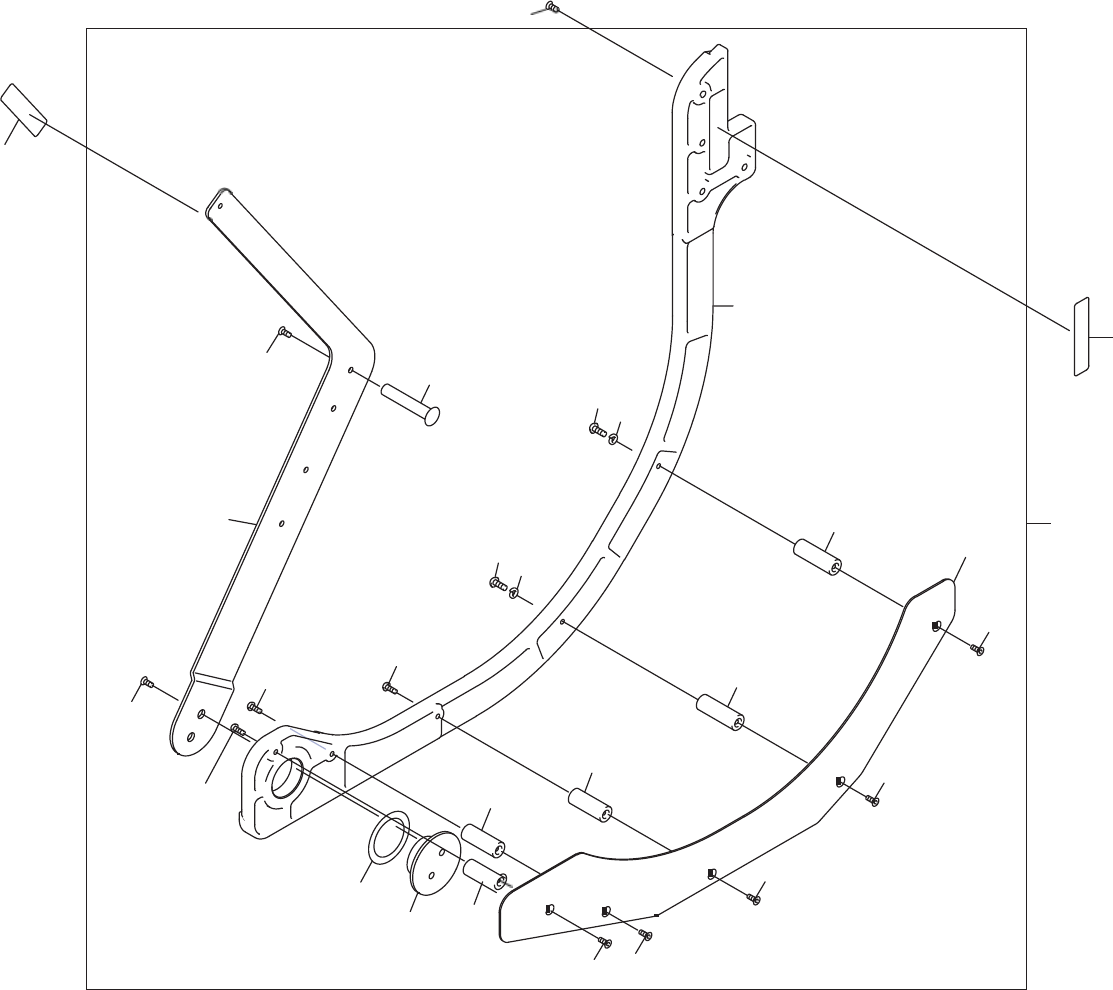

119 PTS-FIFEEDER-20
REEL HOLDER W32c 15inch
リール ホルダ W32c 15インチ
AA85317
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
AA85317
1
HOLDER, REEL
ホルダ リール
2
2MDLFB016902
1
HOLDER, REEL
ホルダ リール
3
2MDLFB016800
1
RETAINER, REEL
押え リール
4
K5357L
5
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
5
PM32271
3
SPACER
スペーサ
6
K5258H
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X015(3ｶ ｼﾛ)
7
PB08305
1
ARM
アーム
8
K64283
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
9
PM012S2
1
PIN
ピン
10
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
11
PM45091
1
PIN, PIVOT
ピン 支点
12
W1007H
1
WASHER
ワッシャ
WW-26 ｳｪｰﾌﾞﾜｯｼｬ
14
PM011E1
2
SPACER
スペーサ
15
K5258G
3
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010(3ｶ ｼﾛ)
16
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M (3ｶ ｼﾛ)
21
2MDLFB026600
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
22
PX01842
2
SEAL, BAR CODE
シール バーコード
unit serial number
