DLP チ ップ ピエ ゾ技 術を使 用 し た グ リ ッ ド 各画像の柔軟なパ タ ー ン バ ンド 構 造 固定 さ ま ざ まなパ ター ンの投影 モ ー ショ ン 機械的な グ リ ッ ド動作 繰り返し 可 能 な イメ ー ジング モーシ ョ ン精度 エ ラ ー リ ス ク のあ る機械的な動作 高速 モー シ ョ ン速度 低速 振動のない電気的 スイ ッ チ ン グ 振動 ア クチュエ ータ ー による 振 動 ASM P…
仮想印刷：
DFM HealthCheck
生産を開始する前、または
ステンシルを作成する前
新製品の導入 (NPIs)
プロトタイプ作成中または
量産前
自律的なプロセスの
管理と最適化
生産中
品質安定のために
プロセス設計を
最適化
既存の生産工程を
最適化
プ ロアクティブ な
管理と
自己修復機能
はんだペースト検査と印刷プロセスの最適化におけるこれまでの常識を覆す ASM ProcessExpert。柔
軟性のないしきい値の設定、虚報、ライン停止、ユーザーによるアシストの必要性などの問題を解消
します。従来のあらゆる SPI システムを超える機能を備えたスマート SMT ファクトリー向けの画期的ソ
リューションです。
自律的なプロセス管理と最適化
従来の SPI システムは、計測値と目標値を比較し、検知した逸脱とエラーをオペレーターに警告しま
すが、ASM ProcessExpert はさらに多くの機能を提供します。印刷プロセスを継続的に制御し、リア
ルタイムで自動的に最適化します。自己学習エキスパートシステムソフトウェアは、傾向を認識し、印
刷プロセスパラメータを修正し、DEK 印刷機の印刷パラメータを直接かつ自律的に変更します。クリー
ニングサイクル、オフセット、スキージ印圧、印刷速度などのパラメータに対応しています。監視デー
タが、 ASM ProcessExpert の印刷プロセスを安定させる方法を示します。
システムにすべてを任せることが不安な場合は、推奨事項をオペレーターが確認したうえで、変更す
るパラメータを決定することもできます。ただし、過去の事例によると、多くのユーザーが ASM
ProcessExpert の有効性をすぐに実感し、自律モードで使用するようになっています。
ASM ProcessExpert
新たな可能性を切り開く
スマートテクノロジー
4
DLP チップ ピエゾ技術を使用したグリッド
各画像の柔軟なパターン バンド 構 造 固定
さまざまなパターンの投影 モ ー ション 機械的なグリッド動作
繰り返し可能 なイメージング モーション精度 エラーリスクのある機械的な動作
高速 モーション速度 低速
振動のない電気的スイッチング 振動 アクチュエーターによる振動
ASM ProcessLens
比較
新製品導入 (NPIs)
経験豊富な専門家でさえ、印刷プロセスを安定させるためには、何度もテスト印刷を実施して、印刷パ
ラメータの最適な組み合わせを決定する必要があります。また、そのような決定ができる専門家は数少
なく、常に対応を依頼できるとは限りません。
ASM ProcessExpert は、データベースに記録されているすべての印刷サイクルの履歴によって、24 時間、
細部まで見逃すことなく動作します。エキスパートシステムは、ターゲットを絞って、印刷パラメータを
変更し、わずか数回の印刷で新製品の最適な設定を特定します。
ユーザーのメリット：立ち上げプロセスが大幅に短縮され、NPI の予測が容易になります。企業は効率
的に納期を守ることができるようになり、最初から高いスループット率を実現することができます。
仮想印刷：DFM HEALTHCHECK
電子機器メーカーや開発者が恐れるシナリオ：新製品のステンシルが納入されたが、その設計や選択
されたプロセスパラメータ（はんだペーストタイプ、ステンシル材料など）が安定した印刷プロセスに
対応していないことが判明。
ASM ProcessExpert が提供するソリューション：仮想印刷機能を備えた DFM HealthCheck （DFM= 製造
容易化設計）。エキスパートシステムのこの機能は、印刷プロセスをステンシルガーバーデータに基づ
いて独自にシミュレーションし、重要なパラメータを明確にしたうえで、プロセスの安定化に適した工程
と印刷パラメータを生産開始前に決定します。
メリット：プロトタイプなどの費用をかけずに、生産開始前にステンシルとプロセスの設計を確認でき
ます。ステンシルのガーバーデータに基づいて、最初から適切なプロセスパラメータを決定し、それに
応じて生産ラインを準備できます。
ASM ProcessLens
超高速かつ高精度な
5D SPI システム
従来の SPI システム
5

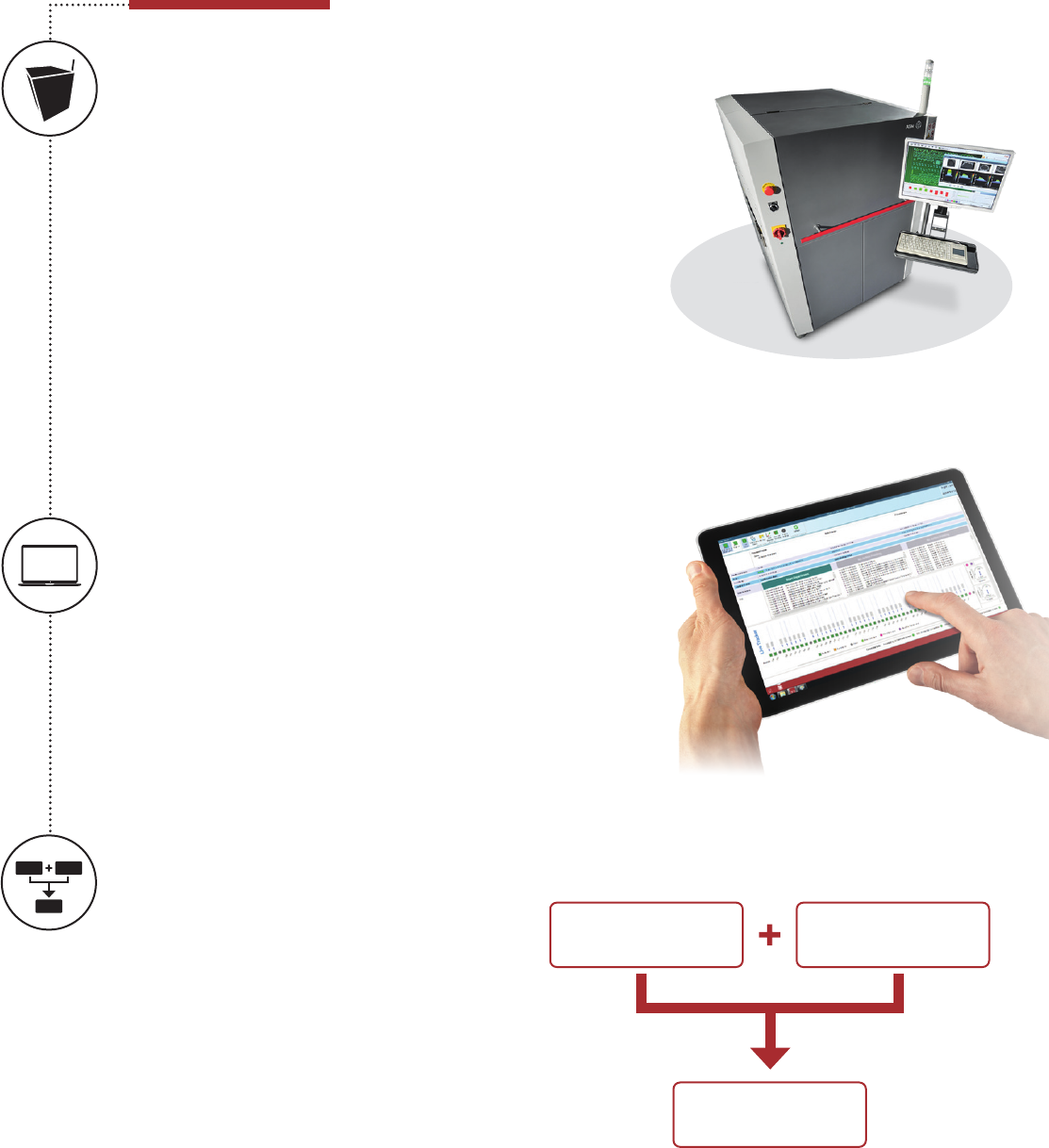

ハ ードウェア ： ASM ProcessLens
ASM ProcessExpert に不可欠な ASM ProcessLens 5D インライン SPI システ
ム。柔軟性の低いピエゾ制御グリッドとは異なり、高精度かつ高速の SPI シ
ステムは完全デジタル方式であり、800 万個の個別制御可能なマイクロミラー
を搭載したプロジェクターチップを介して、はんだペーストの状態を柔軟、
正確かつ迅速に計測するために必要なモアレパターン投影を生成します。
その他のメリットとしては、2D/3D の組み合わせによる計測、12.5µm の精
度の X/Y カメラ位置決めシステム、シャドウフリーの計測を実現する複数の
光源、基板反りの 3D オンザフライ補正、非常に強力な画像解析アルゴリズ
ムなどが挙げられます。
結論：ASM ProcessLens は、はんだペーストの位置、高さ、面積、体積、
および基板の反りを従来の SPI システムよりも迅速かつ正確に検出します。
ソフトウェア： ASM ProcessEngine
システムは、ASM ProcessLens によって収集された計測データを関連するあ
らゆる印刷プロセスパラメータと組み合わせ、ASM ProcessEngine のエキス
パートシステムソフトウェアのデータベースに保存します。このソフトウェア
は、印刷サイクルごとに学習し、傾向を認識し、印刷プロセスを常にプロセ
スウィンドウ内で安定させるための修正措置を決定します。ASM
ProcessEngine は、修正措置をアシスト要求として出力したり、手動操作な
しで新しい印刷パラメータを印刷機に直接設定したりすることができます。
SPI からエキスパ ートシステムまで
モジュール構造によって、ASM ProcessExpert は投資効果を
最大にします。まず、ASM ProcessLens を強力な SPI システ
ムとして導入した後で、ASM ProcessEngine ソフトウェアを
追加して、フル機能のエキスパートシステムに拡張すること
ができます。
ASM ProcessExpert
投資効果を最大限にする
モジュラーシステム
ASM ProcessExpert
エキスパートシステム
ASM ProcessLens
SPI
ASM ProcessEngine
ソフトウェア
