Nur für internen Gebrauch ! ASM Assembly Sys tems GmbH & Co KG Technische Änderu ngen vorbe halten 13.11.2018 Rupert-Ma yer-Strasse 44 81379 Mün chen, Deutschland 00197966-0 2_Ri CPU086 to BoxPC 8 27C X -Serie Seite …
Nur für internen Gebrauch!
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 13.11.2018
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197966-02_Ri CPU086 to BoxPC 827C X-Serie Seite 9 - 23
3.4 Einbau des Box PC
- Der BOX PC wird mit Klettband in den Rucksack befestigt. Dazu bringen je einen Streifen Klettband an
die Unterseite (1) der angeschraubten Winkel an.
- Setzen Sie den BOX PC soweit wie möglich nach hinten ein, sodass später auf der Vorderseite des
BOX PC genügend Freiraum für die Kabel bleiben.
- Setzen Sie das Netzteil (1) ebenfalls mit Klettband wie unten gezeigt auf den BOX PC.
1
1
Nur für internen Gebrauch!
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 13.11.2018
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197966-02_Ri CPU086 to BoxPC 827C X-Serie Seite 10 - 23
3.5 Verdrahtung des Box PC
- Der Kabelbaum des Netzteils ist vorverdrahtet.
- Schließen Sie das Kabel 03079957 (Eingangspannung für das Netzteil) an X3rz des Kabelbaumes an.
- Schließen Sie das Kabel 03072177 an X4rz und an die 24V Versorgung des BOX PC an.
- Schließen Sie das DVI Kabel an.
03079957 an X3rz
DVI Anschluss
03072177 an X4rz
Nur für internen Gebrauch!
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 13.11.2018
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197966-02_Ri CPU086 to BoxPC 827C X-Serie Seite 11 - 23

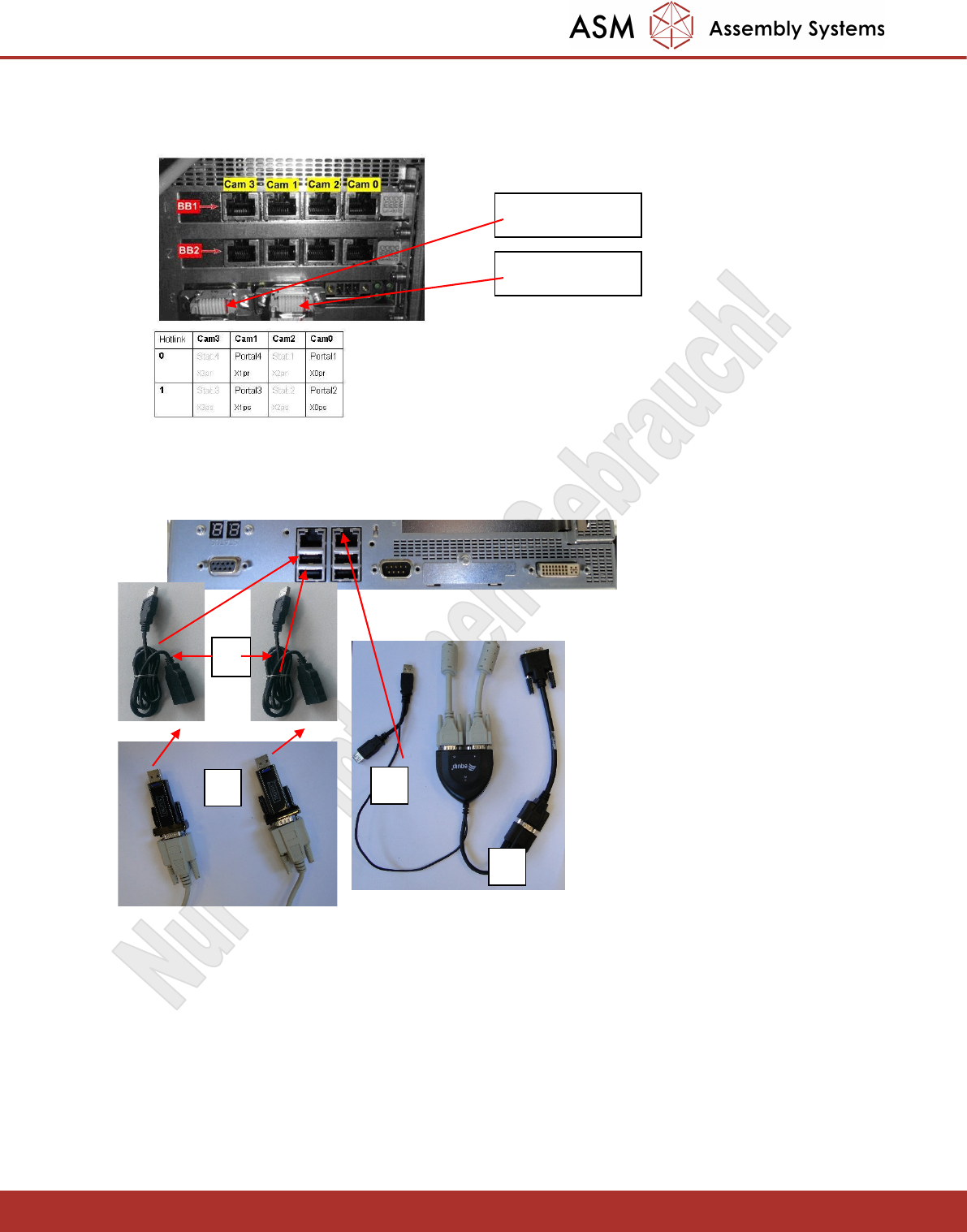

- Schließen Sie die Hotlink Kabel X0pr-X3pr für BB1 (obere Karte) und X0ps-X3ps für BB2 (untere Karte)
an.
- Schließen die CAN-Bus Kabel X6pn (BB1) und X7pn(BB2) an.
- Der BOX PC hat vier USB – Anschlüsse. Diese sollten mit den zwei Touchscreens (1), dem VGA
Splitter (2) und dem USB Hub belegt werden.
- Schließen Sie beide USB-Tastaturkabel an den USB Hub an.
- Verbinden sie die beiden USB-Kabel Touchscreen 1 USB und Touchscreen 2 USB mit den jeweiligen
Monitoren.
- Verbinden sie die beiden USB Kabel Tastatur 1 USB und Tastatur 2 USB mit den neuen Tastaturen [USB-
TASTATUR ACTIVE KEY MIT TOUCH [03059594-02]]
- Verbinden sie den USB- HUB mit den entsprechenden Kabeln.
X7pn für BB2
X6pn für BB1
1
2
4
5
