BM221
维修手册
9.2
元件供给部、供料器
E33MCC-W5-001-B0
9.2-2
= =

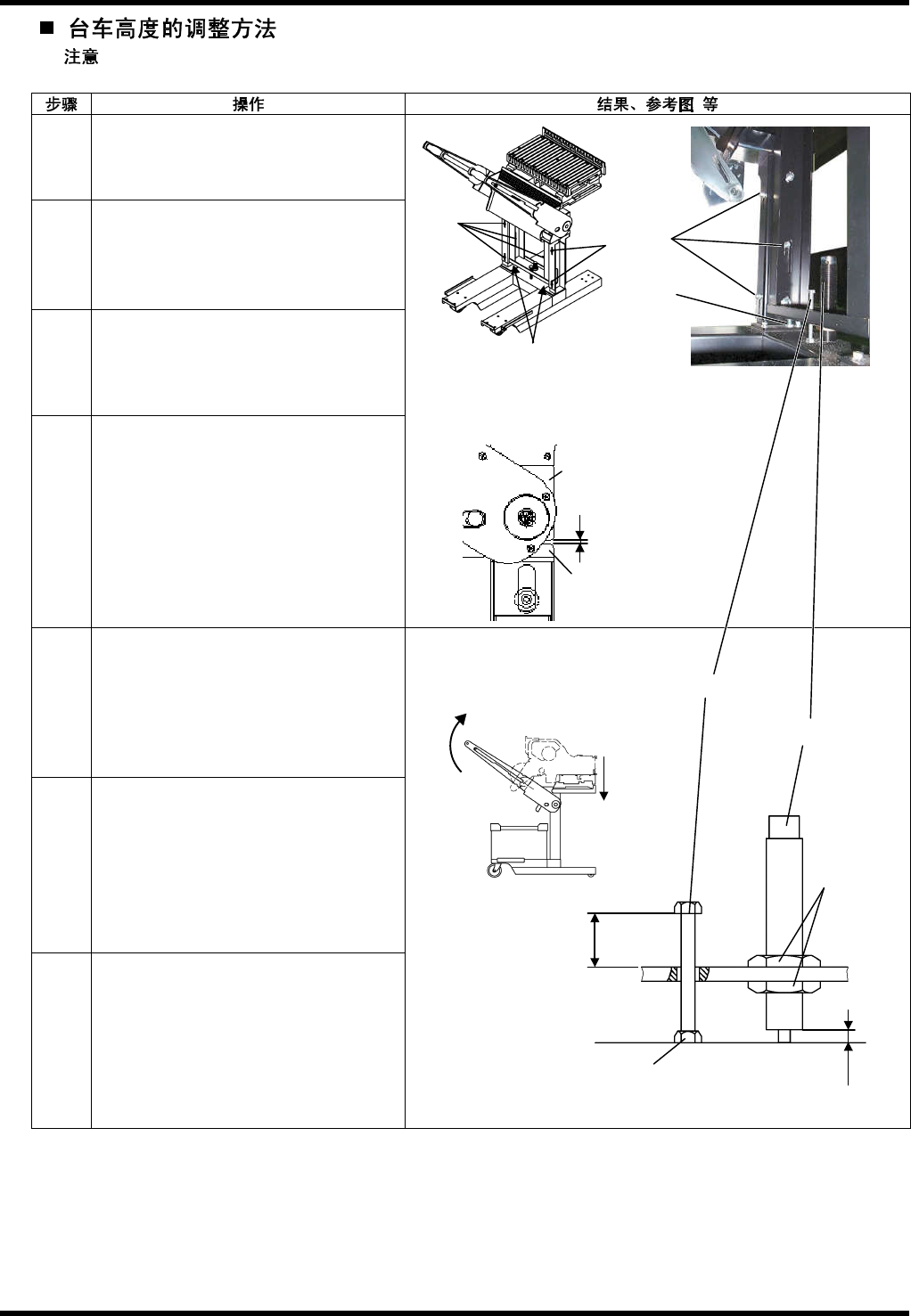

在把台车从设备主体卸下的状态下进行台车的调整。
1.
拧松
6
处
M6
螺栓。
2.
拧松
2
处止动器螺栓的螺母，旋转止动
器螺栓，调整为
Hb = Ha - 5 mm
。
3.
拧紧
2
处止动器螺栓。
4.
使臂上下移动，把机架和托架之间的间
隙
A
定为
5 mm
。
在此状态下，拧紧
6
处
M6
螺栓。
5.
提升臂并在装载编带供料器的部分下
降的状态下，进行以下调整。
6.
上升止动器长度的调整
1)
拧松螺母。
2)
将螺栓的长度调整为
30 mm
。
3)
拧紧螺母。
7.
减震器下端间隙的调整
1)
拧松螺母。
2)
将间隙
B
调整为
1 mm
。
3)
拧紧螺母。
a)
a)
a)
b)
b)
a) M6
螺栓
x6
b)
止动器螺栓
x2
机架
间隙
A
5 mm
托架
臂
6. 1), 3)
30 mm
1 mm
5.
减震器
7. 1), 3)
6. 2)
7. 2)
上升止动器
间隙
B
BM221
维修手册
9.2
元件供给部、供料器
E33MCC-W5-001-B0
9.2-3
9.2.2 ON
进行主体内部的检查时，由于某些故障，电源不能打开而不能卸下台车（选购件）时，按照以下方法来解除台
车的锁定。
解除方法
按锁定气缸阀上的解除按钮。
= =
一按按钮，锁定气缸会动作。
在卸下台车露出气缸部的状态下，请注意勿使指被夹住。
阀
A
（
A
方向视图）
锁定气缸
解除按钮
BM221
维修手册
9.2
元件供给部、供料器
E33MCC-W5-001-B0
9.2-4
9.2.3
Unit No. 1086219950
判明有无吸嘴传感器的动作
在各吸头上安装小吸嘴，在小吸嘴检测位置确认传感器是否正确检测到吸嘴。
接着安装大吸嘴，在大吸嘴检测位置确认传感器是否正确检测到吸嘴。
小吸嘴检测位置
(X, Y) = ( 110, 638)
大吸嘴检测位置
(X, Y) = ( 97, 638)
1.
1.
打开电源，使原点复位。
2.
在
H1
吸头上安装小吸嘴。
3.
把
H1
吸头移到小吸嘴检测位置。
4.
使
H1
吸嘴下降到
H1=-58.000 mm
。
5.
确认传感器正在检测吸嘴。
使用监视功能，确认
SC
地址‘
001FE
’置于
ON
。
6.
使
H1
吸头上升。
7.
卸下
H1
吸头的小吸嘴，安装到
H2
吸头上。
8.
把
H2
吸头移到小吸嘴检测位置，同样进行确认。
9.
H3 ~ H8
也同样进行确认。
同小吸嘴检测确认一样，在
H1 ~ H8
吸头上，使用大吸嘴来确认。
光轴
