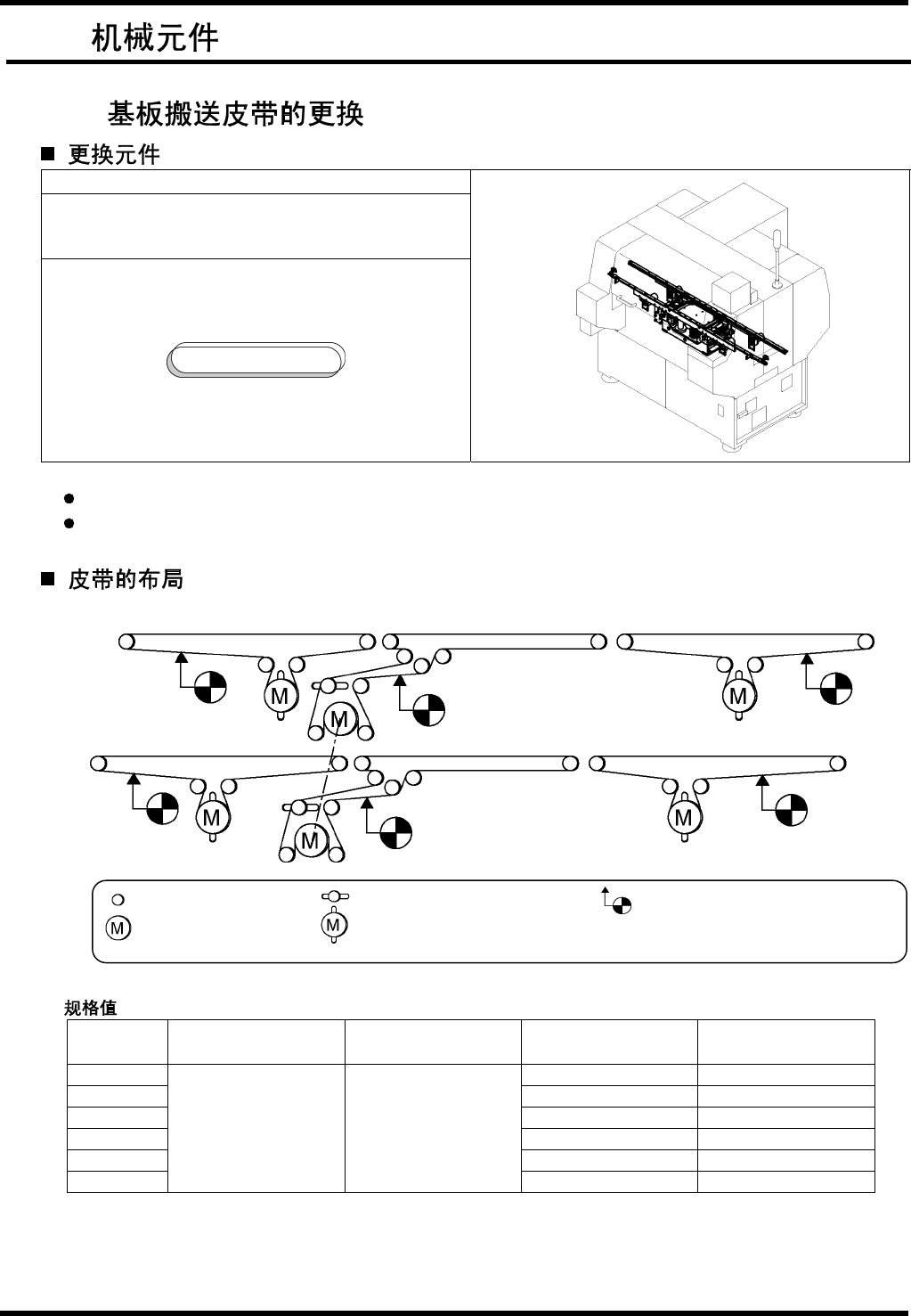

BM221 维修手 册 10.2 机械元 件 E3 3MCC-6D -021-B 0 10.2-2 1) 2) 3) 4) 5) 1. 拧松张 力轮 的螺栓。 2. 卸下螺 栓。 3. 安装新 的皮 带。 例） 前侧 中央部 的安装 顺序 4. 给张力 轮施 加张力， 拧紧 螺栓。 5. 使用声 波式 张力计确 认张 力。 6. 在标准 值以外 的情况下，请再 次调 整。 测量位 置 : 皮带布 局图的 标记位 置 张力 : 参照 标准…
BM221
维修手册
10.2
机械元件
E33MCC-6D-021-B0
10.2-1
前侧
后侧
N641TA4N1595 N641TA4N1530 N641TA4N1715
(6)
(1)
(2)
(3)
(4)
(5)
10.2.
E33MCC-6D-021-B0
10.2.1
名称
:
皮带
所在
型号
: N641TA4N1595
N641TA4N1530
N641TA4N1715
每台设备需要以上皮带各
2
根。
更换时，前后都需更换。
= =
No.
皮带宽度
[mm]
单位重量
[g / cm
2
]
跨距
[mm]
张力
[N]
(1) 540 12 ~ 16
(2) 127 11 ~ 15
(3) 411 12 ~ 16
(4) 409 12 ~ 16
(5) 127 11 ~ 15
(6)
4.5 0.08
486 12 ~ 16
:
电机皮带轮
:
张力轮
:
皮带轮
:
张力测量部
按照此跨距来测量。
BM221
维修手册
10.2
机械元件
E33MCC-6D-021-B0
10.2-2
1)
2)
3)
4)
5)
1.
拧松张力轮的螺栓。
2.
卸下螺栓。
3.
安装新的皮带。
例）
前侧中央部的安装顺序
4.
给张力轮施加张力，拧紧螺栓。
5.
使用声波式张力计确认张力。
6.
在标准值以外的情况下，请再次调整。
测量位置
:
皮带布局图的
标记位置
张力
:
参照标准值表。
7.
MANU
模式下，确认皮带顺利旋转。
x4 /
电机
BM221
维修手册
10.2
机械元件
E33MCC-6D-021-B0
10.2-3
10.2.2
名称
:
导轮
所在
型号
: 1086202232
1.
卸下固定导轮的螺母后，卸下导轮。
2.
安装新的导轮，并拧紧螺母。
3.
确认盖可顺利开闭。
螺母
导轮
