      I M         MD OC-SOFT50126  1/5  基板 見失 基板 見失 基板 見失 基板 見失 い い い いリ カバー リカバ ー リカバ ー リカバ ー 機能 機能 機能 機能     目次 目次 目次 目次     基板見失いリ カバー機能 .......... ...... ...... .....…

100%1 / 5
 IM 
 
MDOC-SOFT50126
1/5
基板見失
基板見失基板見失
基板見失い
いい
いリカバー
リカバーリカバー
リカバー機能
機能機能
機能
目次
目次目次
目次
基板見失いリカバー機能 .......................................................................................................... 1
1. はじめに................................................................................................................................ 2
2. 機能概要............................................................................................................................... 2
3. 基本仕様............................................................................................................................... 3
3.1. 対象基板位置 ................................................................................................................. 3
3.2. 基板状態表示 ................................................................................................................. 3
3.3. オペレーション................................................................................................................. 4
4. 設定...................................................................................................................................... 5
4.1. 設定方法 ........................................................................................................................ 5
5. 制限事項............................................................................................................................... 5
 IM 
 
MDOC-SOFT50126
2/5
1.
1.1.
1.
はじめに
はじめにはじめに
はじめに
本機能の対象機種、対象バージョンは以下の通りです。
表
表表
表
1
11
1-
--
-1
11
1
対象機種
対象機種対象機種
対象機種、
、、
、対象
対象対象
対象バージョン
バージョンバージョン
バージョン
項目名 対象 備考
対象機種 YS シリーズマウンタ
YG12 シリーズマウンタ
対象バージョン VGOSV3.26STDR1.000 以降
2.
2.2.
2.
機能概要
機能概要機能概要
機能概要
本バージョンより、基板見失いリカバー機能を追加しました。
本機能は、リセット前には存在した基板が、リセット後にセンサーが検知できない場合 (基板見失い状
態)、オペレータに目視確認のうえ、搬入許可を促す機能です。
基板が存在することを確認できれば、基板見失い状態でも生産を開始することができます。
(従来は、センサーが検知できない場合、実際の基板の有無に関わらず生産ができませんでした。)
 IM 
 
MDOC-SOFT50126
3/5
3.
3.3.
3.
基本仕様
基本仕様基本仕様
基本仕様
3.1.
3.1.3.1.
3.1.
対象基板位置
対象基板位置対象基板位置
対象基板位置
本機能は、以下の位置にある見失った基板に対して有効です。
・ 待機位置
・ 各実装位置
3.2.
3.2.3.2.
3.2.
基板状態表示
基板状態表示基板状態表示
基板状態表示
本機能の追加に伴い、[モニタ] - [生産] 画面の、基板検知状態を表示する描画に、基板見失い状態
の描画を追加しました。


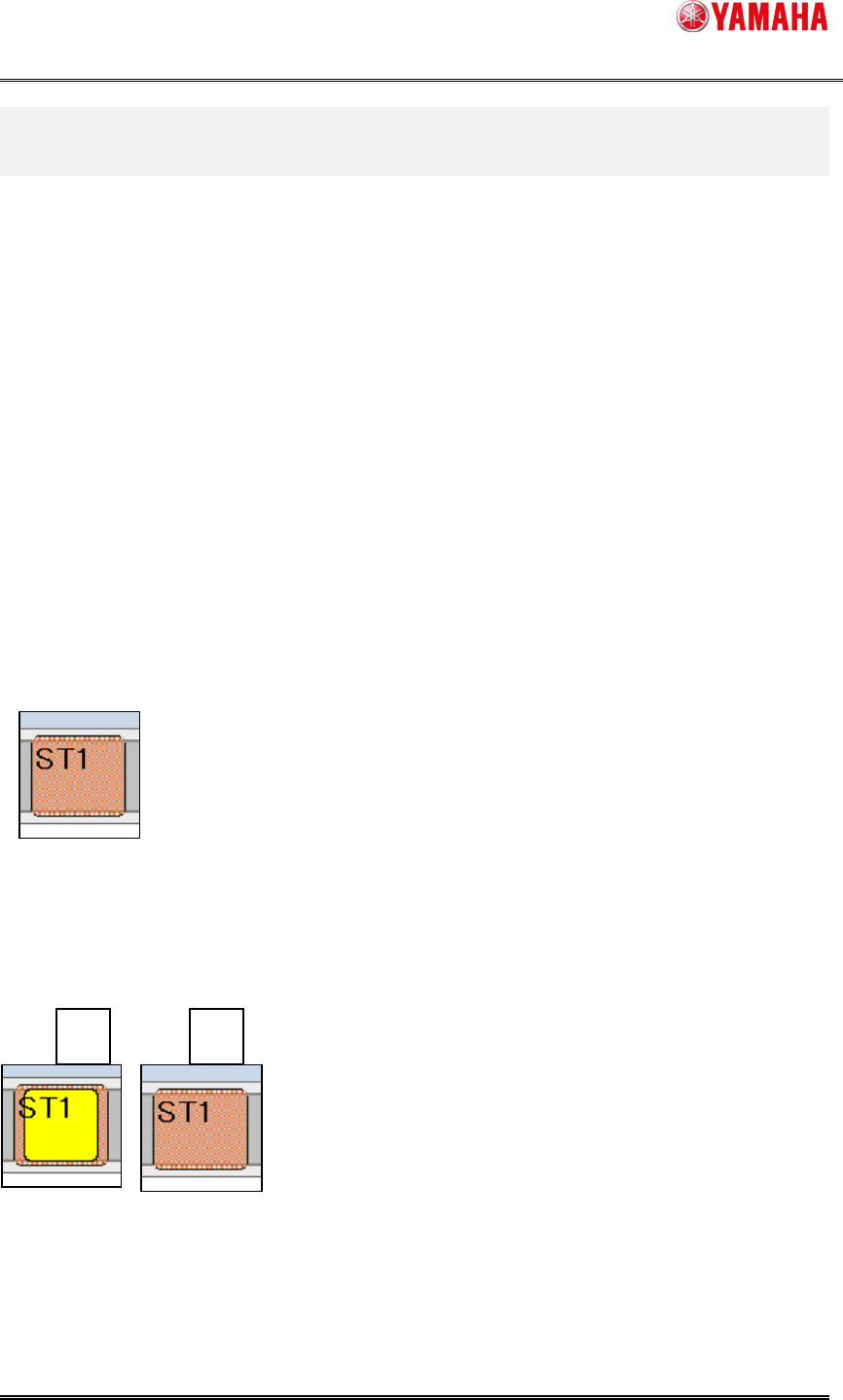

リセット前は基板検知していたが、リセット後は検知していない場合、基板見失い状態として、下図のよ
うに赤色に表示されます。
・基板 ID 管理 使用時
リセット前はセンサーが基板を検知していたが、リセット後は検知していない場合、基板見失い状態とし
て、①(黄・赤) 又は ②(赤色)のように表示されます。
※①は基板 ID ありの場合
※②は基板 ID なしの場合
① ②
