      I M        MD OC-SOFT50126  4/5  3.3. 3.3. 3. 3. 3.3.     オペレーションオペレーションオペレーションオペレーション     基板見失い状態のまま、自動運転を開始すると以下のメッセージが表示されます。   ・ 対象の位置に基板が存在する…



  

 IM 

 



MDOC-SOFT50126 

3/5

3.3.

3.



 基本仕様

基本仕様基本仕様

基本仕様





3.1.

3.1.3.1.

3.1.



 対象基板位置

対象基板位置対象基板位置

対象基板位置





本機能は、以下の位置にある見失った基板に対して有効です。

・ 待機位置

・ 各実装位置

3.2.

3.2.3.2.

3.2.



 基板状態表示

基板状態表示基板状態表示

基板状態表示





本機能の追加に伴い、[モニタ] - [生産] 画面の、基板検知状態を表示する描画に、基板見失い状態

の描画を追加しました。





リセット前は基板検知していたが、リセット後は検知していない場合、基板見失い状態として、下図のよ

うに赤色に表示されます。



・基板 ID 管理 使用時

リセット前はセンサーが基板を検知していたが、リセット後は検知していない場合、基板見失い状態とし

て、①(黄・赤) 又は ②(赤色)のように表示されます。



 ※①は基板 ID ありの場合

 ※②は基板 ID なしの場合



① ②



  

 IM 

 



MDOC-SOFT50126 

4/5

3.3.

3.3.3.3.

3.3.



 オペレーション

オペレーションオペレーション

オペレーション





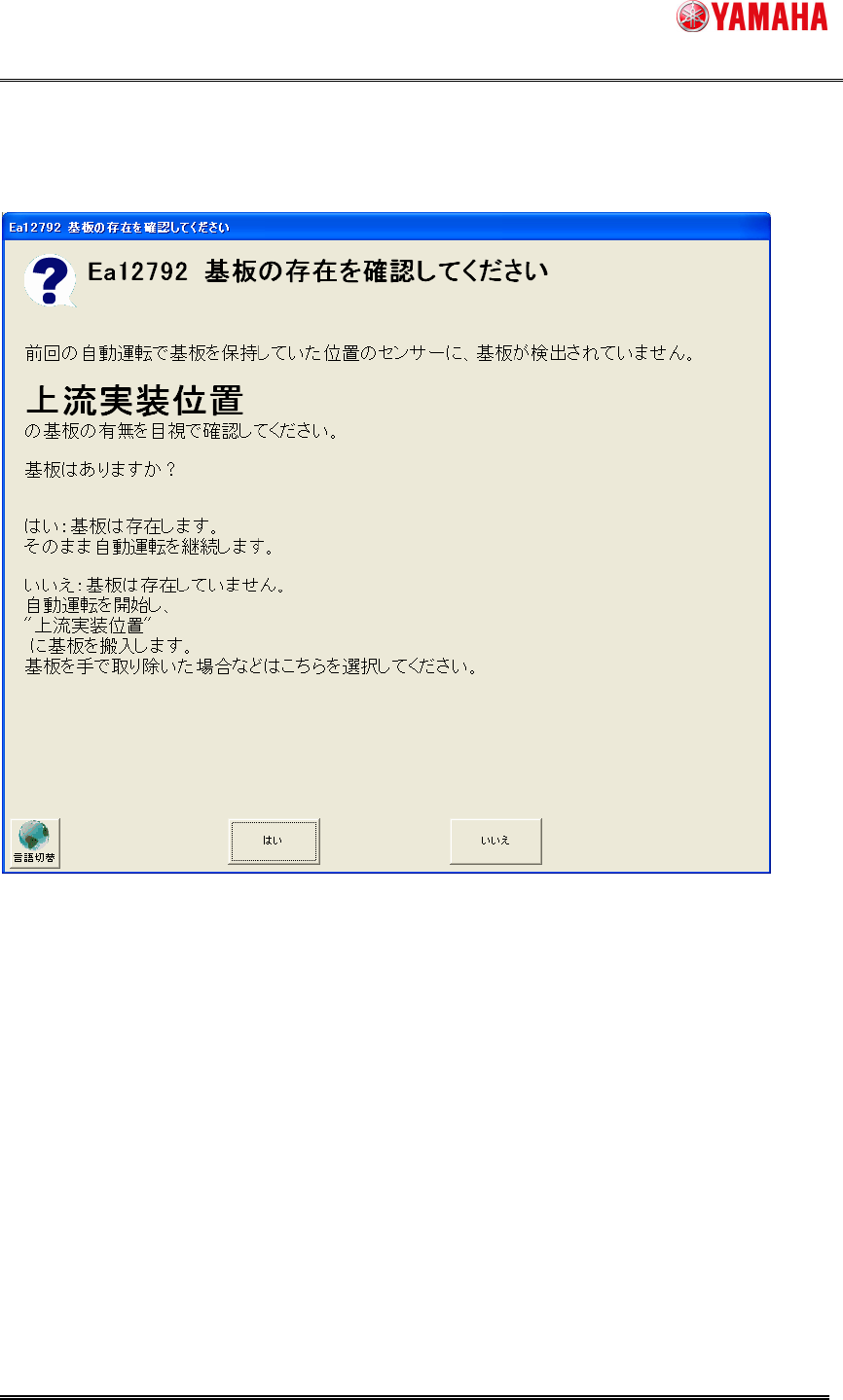

基板見失い状態のまま、自動運転を開始すると以下のメッセージが表示されます。



・ 対象の位置に基板が存在する場合 (スリット基板等を使用している為、基板がセンサーに反応し

ていない場合など) は、｢はい｣を選択してください。

その状態のまま実装動作を開始します。



・ 対象の位置に基板が存在しない場合 (基板を手で取り除いた場合など) は、｢いいえ｣を選択し

てください。

次の基板を対象の位置へ搬送後、実装動作を開始します。



  

 IM 

 



MDOC-SOFT50126 

5/5

4.4.

4.



 設定

設定設定

設定





4.1.

4.1.4.1.

4.1.



 設定方法

設定方法設定方法

設定方法





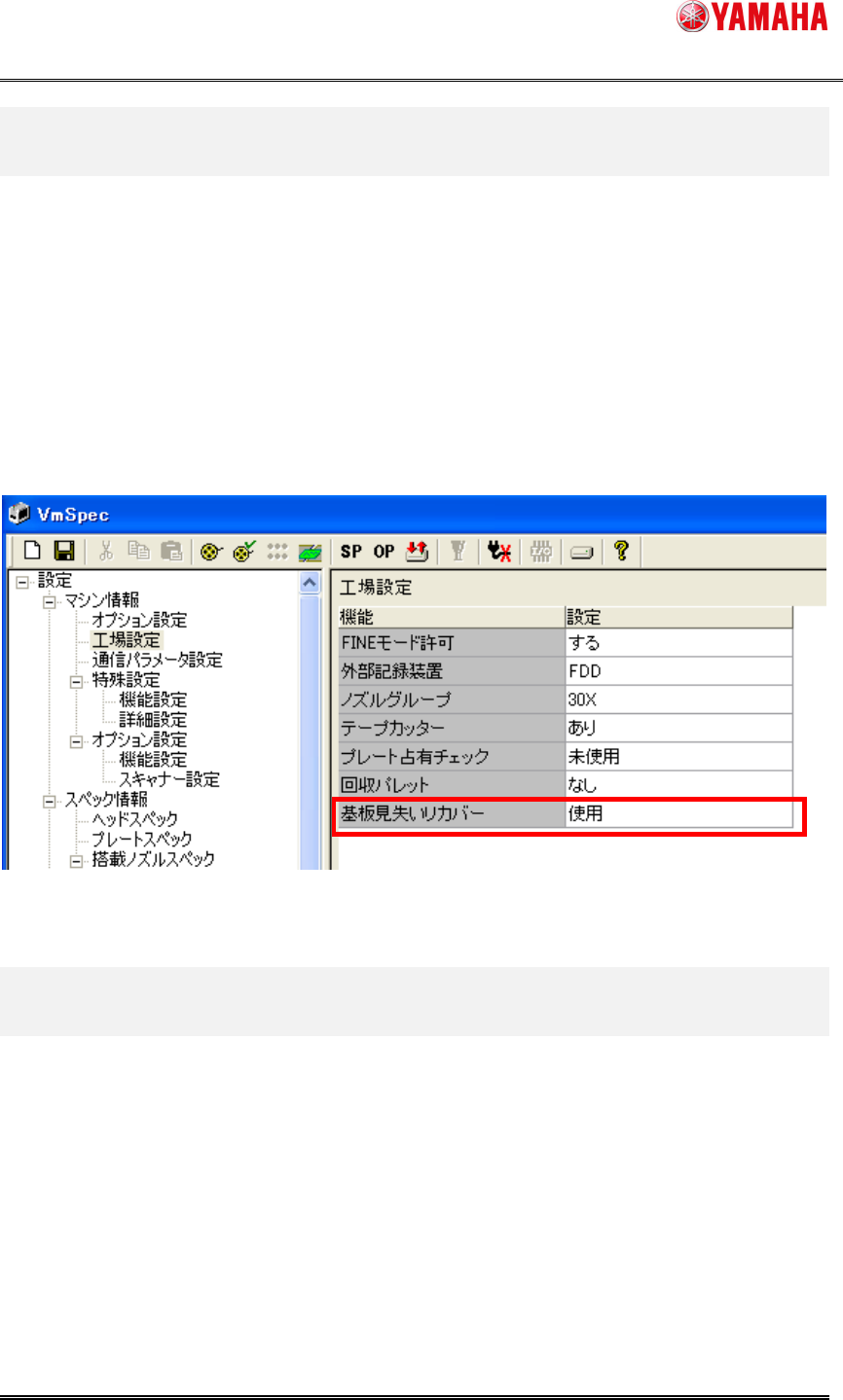

本バージョンから [マシン情報]–[工場設定]–[オプション] に以下の項目が追加されています（図 4.1

赤枠）。工場出荷時は 「使用」 に設定されています。

※本機能を使用しない場合(頻繁に基板を手で取り除くことがある場合など)、「未使用」 に設定して下

さい。



● 「基板見失いリカバー」



図

図図

図 4.1[

4.1[4.1[

4.1[工場設定

工場設定工場設定

工場設定]

]]

]画面

画面画面

画面

5.5.

5.



 制限事項

制限事項制限事項

制限事項





特にありません
