15-12
Tray Feeder 的 Origin 设置方法如下：
1. 如果安装了 Auto Tray 后没有设置 Origin，现有程序上的 Tray 坐标值将在清
除 Tray 后插入时起变化，因此需要进行示教。
如果在第一次安装 Tray Feeder 后示教 Origin，以后即使清除 Tray 后再插
入 ， 只 要 把 当 初 示教 的坐标 设 为 Origin ， 就 不 必 个 别 修 改 现 有 Tray
Feeder 的拾取坐标(Pickup Point)。
2. 为了把Fiducial Camera移动到Tray的Origin，应在<装置>组合框圈选“Move
Cam”后单击<Move>按钮。
3. 利用Teaching Box使Vision显示器上显示的Fiducial Camera的十字线中心与
Tray上的设置点准确地对齐。
4. 请用鼠标选择<Origin> 领域的编辑框，再点击<Get> 按钮，在编辑框中输
入当前坐标值。
5. 单击<更新>按钮揭开适用修改后的值。
<通讯> 领域
设定有关RS-232C通讯的数据。
<通道> 组合框
选择RS-232C的通讯信道（通道）。 本设备可使用通道。请勿重复设置。
<ID号> 组合框
选择通讯用ID。可使用的ID有1–3。 当前只支持 ID 1，请设置成 ID 1使
用。
<无用的通道> 领域
使用已选择的盘式喂料器单位时，设定被该盘式占有的喂料器基座单位和Slot
。
<喂料器基座> 组合框
选择喂料器基座。在SM321型设备，可选择的喂料器基座有前(正面 喂料
器基座), 后(背面 喂料器基座)。
15-13
<站位> 编辑框
设定喂料器基座的Slot。
<示教> 领域
组合框
用于旋转 XY 轴驱动电动机选择要移动到指定坐标位置的对象或用于选择
所要获取当前坐标的对象。可选择的对象如下。
大型凸轮: 选择Fiducial Camera。
头 1: 指定 1 号头。
头 2: 指定 2 号头。
头 3: 指定 3 号头。
头 4: 指定 4 号头。
头 5: 指定 5 号头。
头 6: 指定 6 号头。
<Move> 按钮
组合框中选择的对象移动到指定的坐标位置。此时，在点击<Move> 按钮
之前应在所要位置用鼠标点击 <原点>领域的编辑框。
<Get> 按钮
以组合框中选择的对象为基准获取 X, Y 坐标。此时，在点击<Get> 按钮
之前应在所要位置用鼠标点击<原点>领域的编辑框。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
15.4. Pref. [F10]
设定设备的运用所必要的各种选项。 选择此按钮时显示如下的对话框。
15.4.1. <一般> TAP对话框
设置与设备运用有关的一般事项。
15-14

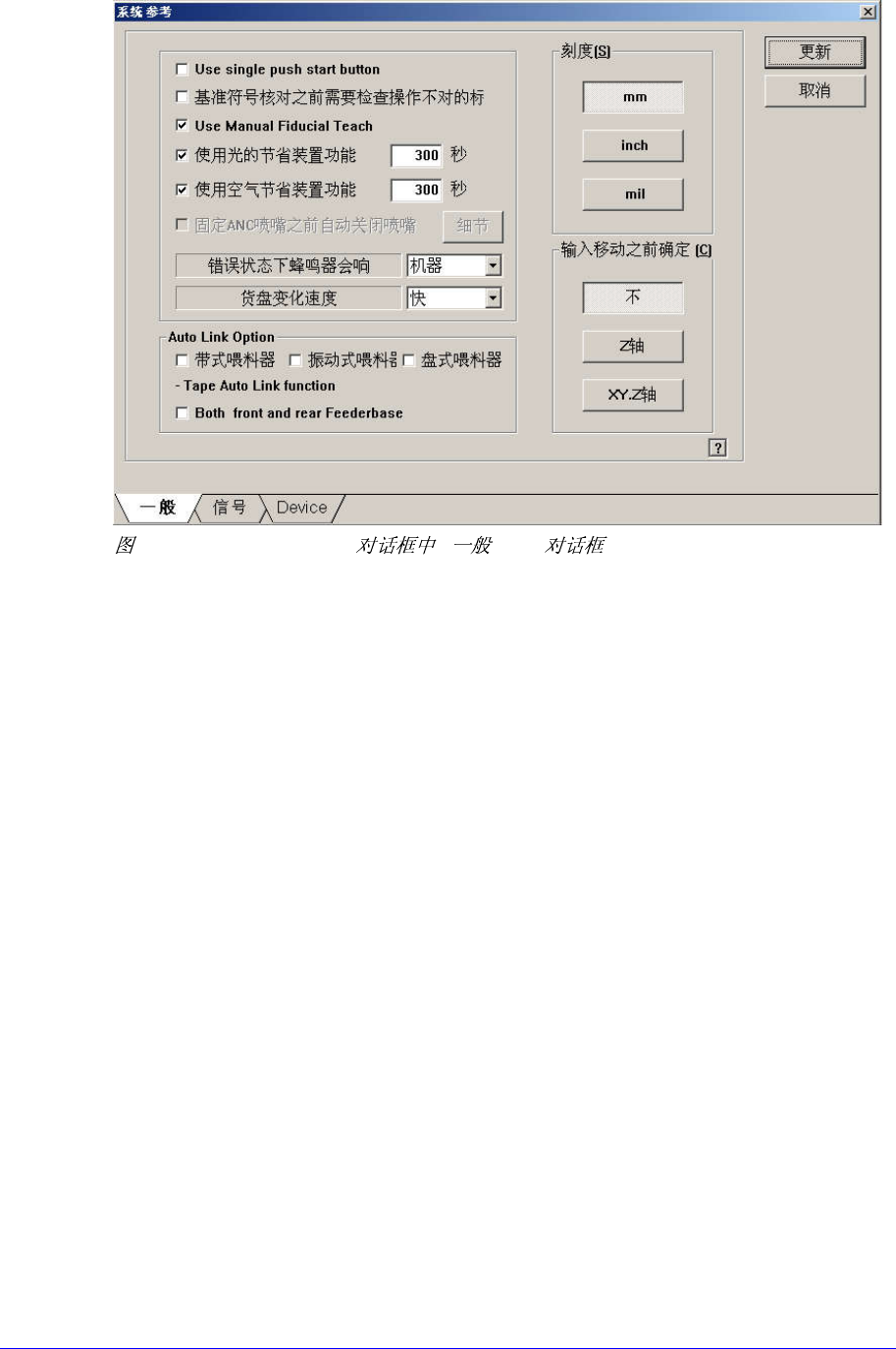

15-8. “System Preference” “ ”’ TAP
<Use single push start button> 检查框
贴装部件时原来需要按两次运行面板的“Start”按钮 ， 但是现在只需要按一次即可贴
装。
<坏标志检测输入基准点检测之前> 检查框
检查此按钮时：安装好 PCB 时，进行基准点标记的检查之前先进行坏的基准点
的检查。
在多重 Array PCB 时先识别 Bad Mark，忽略不需要检查的 PCB 的 Fiducial
Mark 检查作业。
如果 PCB 固定在输送带的贴装位置，因 PCB 的形状问题而修改 Bad Mark 的
设置位置，并因而先进行 Bad Mark 确认作业时，可能因设置位置不对而发生
错误。
这时需要先识别 Fiducial Mark，然后准确地修正 Bad Mark 位置。
<Use Manual Fiducial Teach> 校验盒
在 Product 菜单贴装 PCB 时，如果 fiducial mark（基准标）识别失败，则自动显示
fiducial mark（基准标）对话框解决问题的功能。
Step 对话框中调整 fiducial mark（基准标）时不显示该对话框，只在 Product 菜单
中进行贴装时显示的对话框。
如果选择此功能，贴装时基准标识别失败，则在 MMI 画面下端的错误信息框中显
示“是否重新对准基准位셜位置再次进行试图？”
但是，未选择此功能的状态下 fiducial mark（基准标）识别失败时，不显示该对话
框，在 MMI 画面下端的错误信息框中只显示错误信息。Default（省略）是以选择
该功能的状态。
