15-16
移动之前可设定确认窗显示与否。
<不> 选项按钮: 选择此按钮时，向设备传送移动命令时，不显示Check信
息框。
<Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是Z轴的
移动命令时，显示检查信息框。
<XY, Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是X
Y, Z轴的移动命令时，显示检查信息框。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
15.4.2. <信号> TAP对话框
设定显示设备的状态的信号台（Signal Tower）灯的状态。选择此按钮时显示如下
的画面。

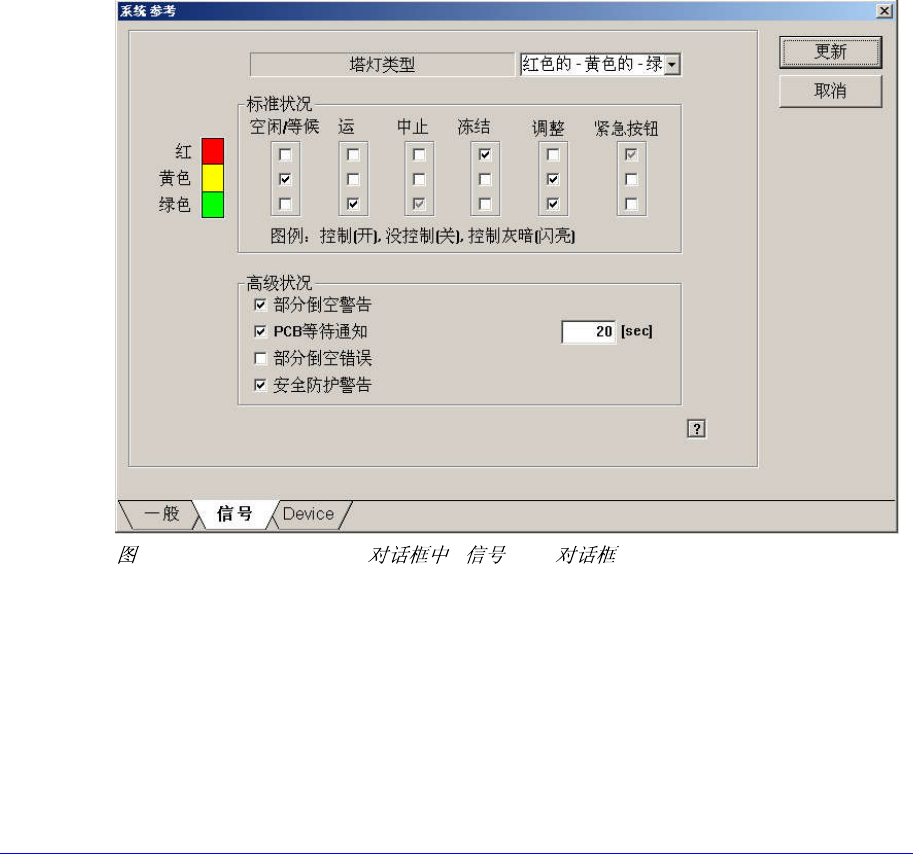

15-9. “System Preference” “ ” TAP
<塔灯类型> 组合框
选择Signal Light的形式。可选择的形式如下。
红–黄色–绿色: Signal Tower灯的构成为”红色–黄色–绿色”的情况。
红–蓝色–绿色: Signal Tower灯的构成为”红色–兰色–绿色”的情况。(CE 规
格)
<标准状况> 领域
设定显示设备的状态的Signal Light灯的状态。
15-17
比如说，空闲/等候状态下需要开Signal Tower的”黄色”灯时，在 空闲/等候底
下的3个检查框中检查与”黄色”灯相应的检查框。
检查框的状态和意义如下。
已检查的状态: 开（开）该信号灯。
未检查的状态: 关（关）该信号灯。
检查为灰色的状态: 使该信号灯闪烁。
<高级状况> 检查框 领域
<部分倒空警告> 检查框
Part Empty 警告发生时，黄色或青色灯闪亮。
<PCB等待通知> 检查框
设备处于作业可能状态下，等待PCB投入到输送机的作业领域时打开黄色
或青色灯。
<部分倒空错误> 检查框
Part Empty 错误发生时，红色灯闪亮。
<安全防护警告> 检查框
Safe Guard Override功能解除时，黄色或青色灯闪亮。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
15-18
15.4.3. < Device > TAP对话框
设定ANC，照相机的使用与否，设定视觉系统能使用的参数。选择此按钮时显示
如下的画面。

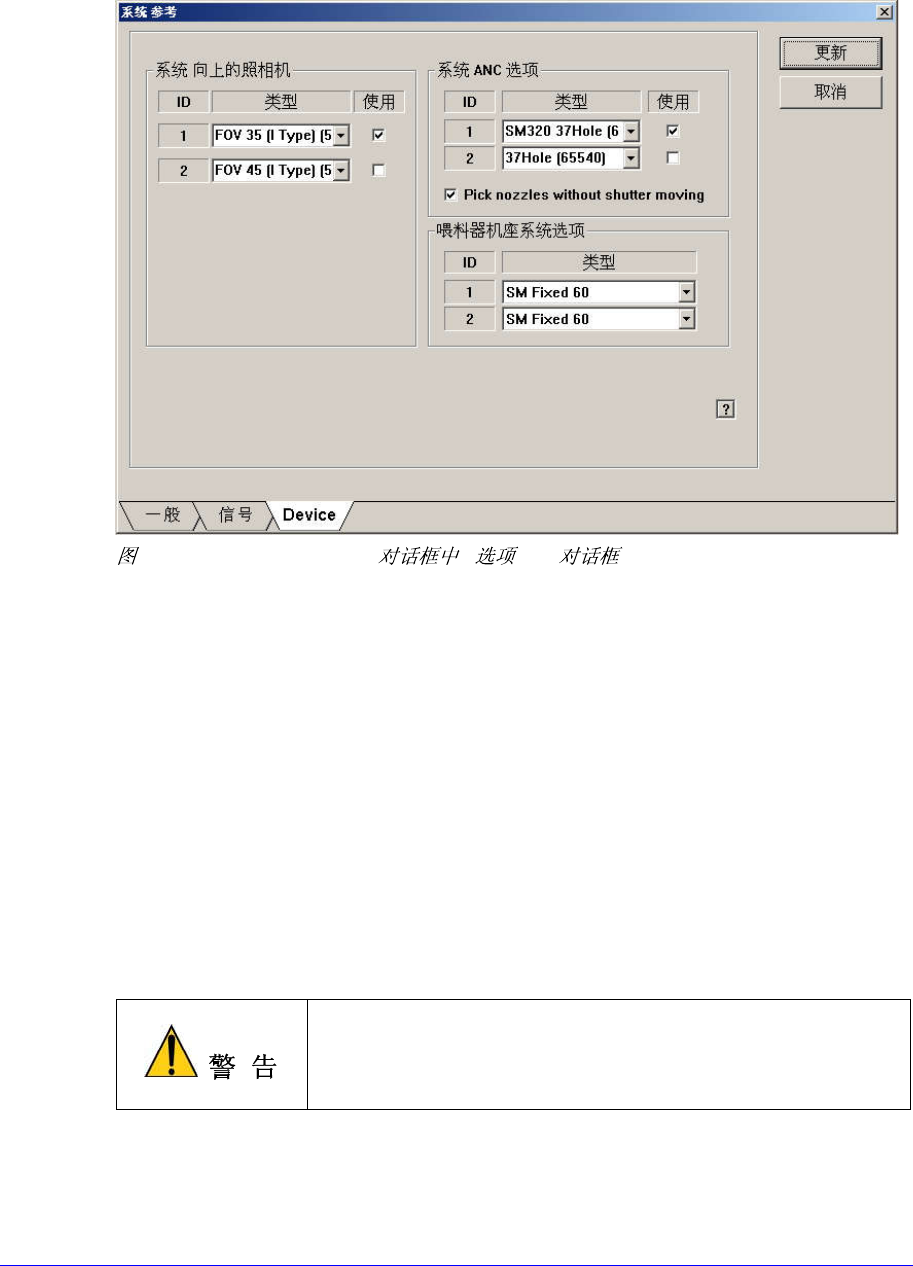

15-10. “System Preference” “ ”TAP
< System Fix Camera > 领域
设定设备中使用的Fix Camera的使用与否后选择 Type。使用相应的Fix Camera
时，确认校验盒。
<系统 ANC 选项> 领域
设定设备中使用的ANC Type的使用与否后选择 Type。使用相应的ANC Type
时，确认校验盒。
<喂料器机座系统选项> 领域
选择设置在设备的Feeder Base的Type。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
非指定的操作人员改变设置状态会导致设备损伤及人员受
伤。
非指定的操作人员绝不可以任意改变设置状态。
