GL HEAD 3/ GL ヘッ ド 3/ U H01849 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 PB863 12 1 BK T ＢＫＴ 2 H5425 0 2 BOLT , HEX SOCKE T ボルト 六角 穴 M03X0 05(3 ｶ ｼﾛ ) 3 W 1106 C 2 WA …

100%1 / 35
A
A
B
B
C
C
Ref.2/
D
D
Ref.1/
P3
P4
Ref.2/
Ref.1/
43
44
43
44
49
49
10
11
13
64
70
36
1
2
3
4
5
6
7
7
8
9
12
15
16
17
18
19
20
21
22
23
26
24
25
27
28
30
31
32
33
34
35
37
39
40
40
41
42
45
46
47
48
50
51
52
53
54
55
56
57
56
57
60
60
61
63
65
66
67
68
69
71
72
73
74
75
76
77
78
84
85
86
93
92
94
96
95
97
98
99
101
102
103
104
105
106
107
108
109
110
111
116
21
117
118
100
100.1
120
121
122
124
125
126
13
70
37
119
123
80
88

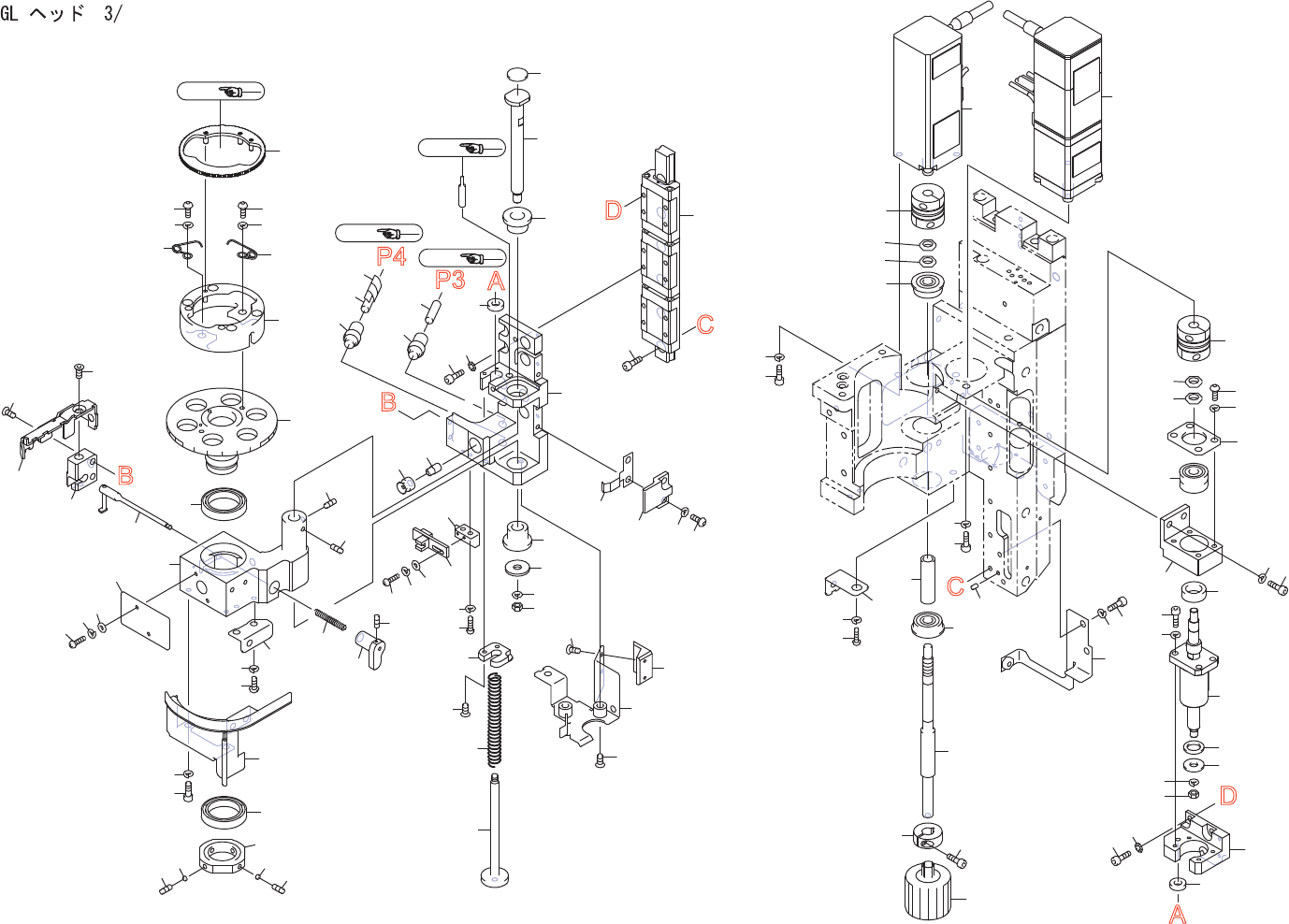

GL HEAD 3/
UH01849
PTS-NAGL-11
4
GL HEAD 3/
GL ヘッド 3/
UH01849
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
PB86312
1
BKT
ＢＫＴ
2
H54250
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3
ｶ
ｼﾛ
)
3
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
4
PZ19041
2
PIN, PARALLEL
ピン　平行
5
XG00842
1
GUIDE, RAIL
ガイド　レール
6
H54250
6
BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3
ｶ
ｼﾛ
)
7
H4134Y
2
BEARING
ベアリング
F605ZZMC3
8
PM71721
1
SHAFT
シャフト
9
PM70383
1
GEAR
ギヤ
10
PM04633
1
COLLAR
カラー
11
H5268T
1
BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006
12
PM71731
1
COLLAR, INNER
カラー　インナ
13
PM04723
2
NUT
ナット
15
PM033Y2
1
SLIDE, Z-AXIS
スライド　Ｚ軸
16
PM71633
1
BUSHING, GUIDE
ブシュ　ガイド
17
PM71643
1
BUSHING, GUIDE
ブシュ　ガイド
18
PM71571
1
NOZZLE
ノズル
Consumable Parts
19
H5425Z
8
BOLT, HEX SOCKET
ボルト　六角穴
M03X004(3
ｶ
ｼﾛ
)
20
W1010A
8
WASHER, CONICAL
ワッシャ　皿
M-3-L
21
H1052C
2
VALVE, CHECK
バルブ　チェック
AKH04B-M5
22
H1194N
1
PAD, VACUUM
パット　バキューム
KP-6-S
23
PJ09161
1
STOPPER
ストッパ
24
K5258D
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X005(3
ｶ
ｼﾛ
)
25
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
26
PB53561
1
SPRING, PLATE
スプリング　板
27
PM71665
1
PLATE, STIFFENING
プレート　当て
28
K53579
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X010(3
ｶ
ｼﾛ
)
30
PM71552
1
SLIDE, Z-AXIS
スライド　Ｚ軸
31
H5425Z
3
BOLT, HEX SOCKET
ボルト　六角穴
M03X004(3
ｶ
ｼﾛ
)
32
W1010A
3
WASHER, CONICAL
ワッシャ　皿
M-3-L
33
PJ08471
1
WASHER
ワッシャ
34
K5169N
2
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02X008(
ｽﾃﾝﾚｽ
)
35
PM76581
1
GUIDE, SPRING
ガイド　スプリング
36
PZ20521
1
SPRING
スプリング
37
W10019
2
WASHER
ワッシャ
C-402
39
PM05GL2
1
BKT, ARM
ＢＫＴ　アーム
40
H61091
2
BEARING
ベアリング
ER-1458ZZS
41
PM045D3
1
GEAR
ギヤ
42
PM72313
1
NUT
ナット
43
K5613A
4
BLOCK
駒
SM-301E
44
N4018A
4
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M03X003
ｸﾎﾞﾐｻｷ
45
PM79301
1
PIN, STOPPER
ピン　ストッパ
46
PZ18721
1
SPRING
スプリング
47
PM71703
1
LEVER
レバー
48
N4017A
1
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M02X003
ﾋﾗｻｷ
49
N4018T
2
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M03X003
ﾋﾗｻｷ
50
PM71627
1
SHAFT, PIVOT
シヤフト　シテン
51
PG02172
1
STOPPER
ストッパ
52
W60646
1
WASHER
ワッシャ
FWSSM-D12-V4.0-T1.2
53
N1079B
1
NUT, HEX
ナット　六角
M04 P=0.7 1
ｼｭ
(3
ｶｼﾛ
)
54
W1106D
1
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
21
PTS-NAGL-11
GL HEAD 3/
GL ヘッド 3/
UH01849
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
55
PM045C2
1
JIG, DOWEL
治具　インロ
56
K5258E
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3
ｶ
ｼﾛ
)
57
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
60
PZ22381
2
SPRING, TORSION
スプリング　ネジリ
61
PB95361
1
RING
リング
63
PM71543
1
HOLDER
ホルダ
64
H4897A
1
BEARING
ベアリング
AC5-14DBSP2
65
PB41021
1
PLATE, RETAINING
プレート　押え
66
K5258E
4
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3
ｶ
ｼﾛ
)
67
W1106C
4
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
68
PG02161
1
STOPPER
ストッパ
69
XB02193
1
BALL SCREW
ボールネジ
70
PM04723
2
NUT
ナット
71
W10924
1
WASHER
ワッシャ
WSSM10-4-1
72
PG02151
1
STOPPER
ストッパ
73
N1079X
1
NUT, HEX
ナット　六角
M04 3
ｼｭ
(3
ｶ
ｼﾛ
)
74
W1106D
1
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
75
H54251
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3
ｶ
ｼﾛ
)
76
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
77
H54292
4
BOLT, HEX SOCKET
ボルト　六角穴
M2.5X008(3
ｶ
ｼﾛ
)
78
W1106A
4
WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3
ｶ
ｼﾛ
)
80
2MGKHM008302
1
MOTOR, AC SERVO
モータ　ＡＣサーボ
84
H54253
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3
ｶ
ｼﾛ
)
85
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
86
K10085
1
COUPLING
カップリング
SFC-005SA2-4B-5B
88
2MGKHM008202
1
MOTOR, AC SERVO
モータ　ＡＣサーボ
92
H54253
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3
ｶ
ｼﾛ
)
93
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
94
K10085
1
COUPLING
カップリング
SFC-005SA2-4B-5B
95
PB45373
1
BKT, WIRING
ＢＫＴ　配線
96
K5258D
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X005(3
ｶ
ｼﾛ
)
97
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
98
PB89531
1
BKT, WIRING
ＢＫＴ　配線
99
K5357X
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
100
PM04ZA1
1
BLOCK
ブロック
100.1
K5169H
2
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02X004(
ｽﾃﾝﾚｽ
)
101
PB84971
1
COVER
カバー
102
H5425Z
4
BOLT, HEX SOCKET
ボルト　六角穴
M03X004(3
ｶ
ｼﾛ
)
103
W1106C
4
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
104
PB90910
1
BKT, PIPING
ＢＫＴ　配管
105
K5179H
1
SCREW, C/R PAN
小ネジ　十穴鍋
M04X005(
ﾆｯｹﾙﾒｯｷ
)
106
W1106D
1
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
107
PB41032
1
BKT, SENSOR
ＢＫＴ　センサ
108
K5175R
2
SCREW, C/R PAN
小ネジ　十穴鍋
M02X004(
ｽﾃﾝﾚｽ
)
109
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
110
PB84415
1
BKT, WIRING
ＢＫＴ　配線
111
K65003
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X005(3
ｶ
ｼﾛ
)
116
PZ33552
1
TUBE
チューブ
117
PZ33661
1
TUBE
チューブ
118
PS02930
1
SHEET
シート
Consumable Parts
119
XK04940
1
BOARD, PRINTED CIRCUIT
基板　プリント
FH1294A1F
22
