PTS-NAGL-11..pdf - 第32页
A B C C A B 1 62 72 74 75 73 76 2 5 6 8 11 12 13 14 9 15 19 22 23 59 25 26 20 21 18 10 7 3 4 16 27 27 17 28 29 31 32 33 34 35 30 36 48 53 53.1 56 59 60 61 54 55 38 43 44 46 47 45 58 57 41 42 39 40 50 51 52 63 64 65 78 66…
GL-HEAD CASE
GL-ヘッド収納箱
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA9DD05
1
CASE
ケース
2
2MGKHJ086701
1
CASE
ケース
3
PS04622
1
SHEET
シート
4
PS04482
1
SHEET
シート
5
PS04851
1
SHEET
シート
6
2MGKHJ142700
1
SHEET
シート
7
PS04512
1
SHEET
シート
8
PS04522
1
SHEET
シート
9
PS04831
1
SHEET
シート
31
PTS-NAGL-11
A
B
C
C
A
B
1
62
72
74
75
73
76
2
5
6
8
11
12
13
14
9
15
19
22
23
59
25
26
20
21
18
10
7
3
4
16
27
27
17
28
29
31
32
33
34
35
30
36
48
53
53.1
56
59
60
61
54
55
38
43
44
46
47
45
58
57
41
42
39
40
50
51
52
63
64
65
78
66
67
68
69
70
71
77
73.1
79
37
49
1.1
1.2
1.1
1.2
1.1
1.2
21.1
30
30
30
20
21
21.1

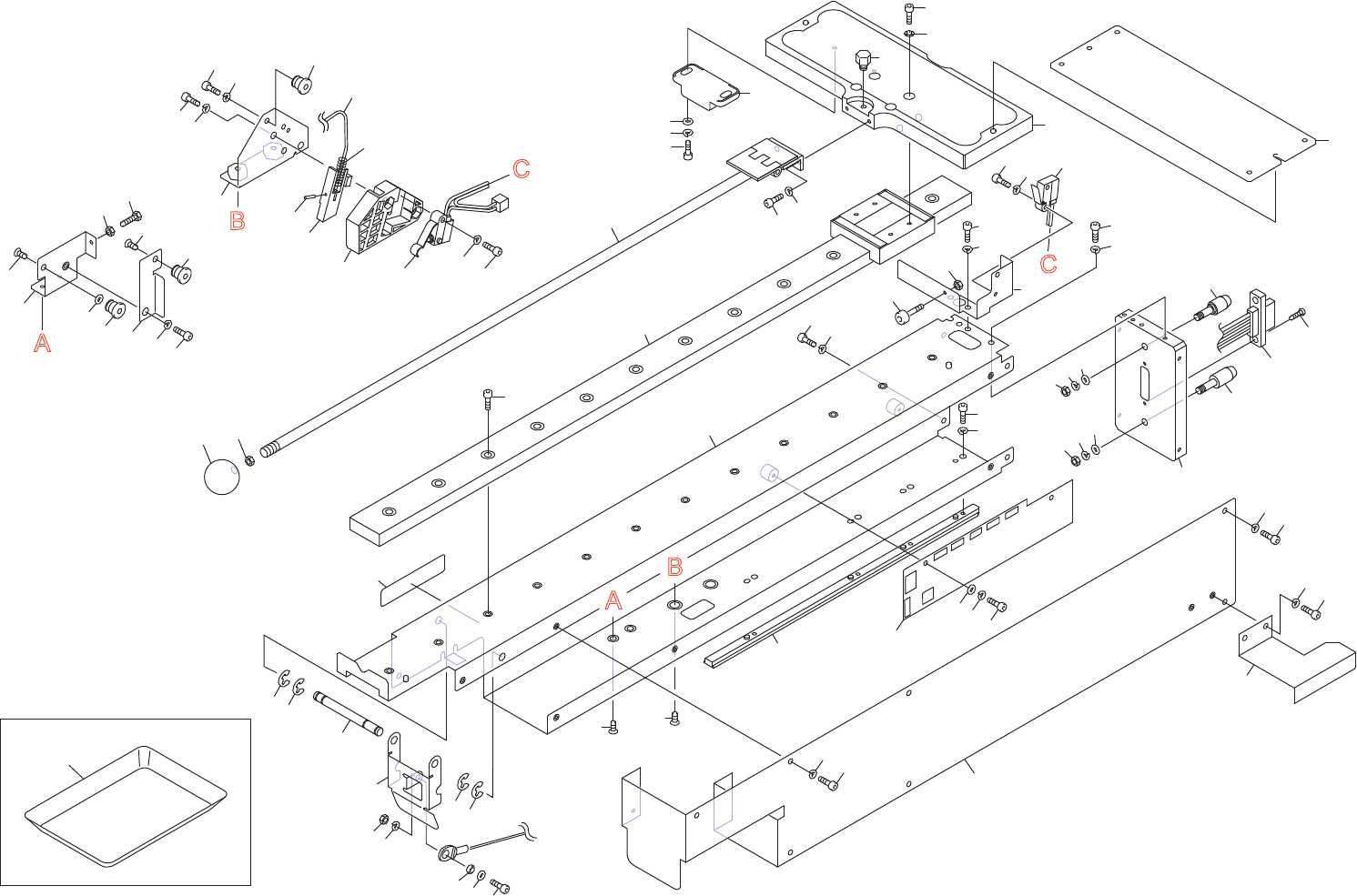

UK02411
GCU
32
PTS-NAGL-11
GCU
UK02411
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
PB55763
1
BODY
本体
1.1
H5275A
6
BOLT, HEX SOCKET
ボルト 六角穴
M03X008
1.2
W1021A
6
WASHER, LOCK
ワッシャ スプリング
3M/M
2
AA93204
1
GUIDE
ガイド
3
H5273A
4
BOLT, HEX SOCKET
ボルト 六角穴
M03X005
4
W1021A
4
WASHER, LOCK
ワッシャ スプリング
3M/M
5
PB55772
1
COVER, SIDE
カバー サイド
6
H5275A
8
BOLT, HEX SOCKET
ボルト 六角穴
M03X008
7
W1021A
8
WASHER, LOCK
ワッシャ スプリング
3M/M
8
PB46672
1
GUIDE
ガイド
9
H5275A
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X008
10
W1021A
2
WASHER, LOCK
ワッシャ スプリング
3M/M
11
XK05060
1
BOARD, PRINTED CIRCUIT
基板 プリント
12
H5268Z
2
BOLT, HEX SOCKET
ボルト 六角穴
M02.5X008
13
W1020H
2
WASHER, LOCK
ワッシャ スプリング
2.5M/M
14
W1039H
2
WASHER, FLAT
ワッシャ 平
2.5M/MX0.5X5
15
PM88001
1
PLATE, BASE
プレート ベース
16
H5275A
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X008
17
W1021A
2
WASHER, LOCK
ワッシャ スプリング
3M/M
18
PM03958
1
PIN, ECCENTRIC
ピン 偏心
19
PM03967
1
PIN, ECCENTRIC
ピン 偏心
20
N10796
2
NUT, HEX
ナット 六角
M04(3
ｶｸﾛ
)
21
W1022A
2
WASHER, LOCK
ワッシャ スプリング
4M/M
21.1
W1040S
2
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3
ｶｸﾛ
)
22
K51757
2
SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X006(
ｽﾃﾝﾚｽ
)
23
PB55801
1
BKT, SENSOR
ＢＫＴ センサ
25
H5275A
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X008
26
W1021A
1
WASHER, LOCK
ワッシャ スプリング
3M/M
27
H5494A
1
BOLT, STOPPER
ボルト ストッパ
UNAH3-10
28
PB20481
1
LEVER
レバー
29
PM90371
1
PIN
ピン
30
S1022A
4
CIR-CLIP
サークリップ
ST-EW- 4(
ﾕﾆｸﾛﾒｯｷｼﾛ
)
31
H5275A
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X008
32
W1040R
1
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(1W-3)(3
ｶｸﾛ
)
33
PB03542
1
COLLAR
カラー
34
N10795
1
NUT, HEX
ナット 六角
M03(3
ｶ
ｸﾛ
)
35
W1021A
1
WASHER, LOCK
ワッシャ スプリング
3M/M
36
PB56693
1
BKT
ＢＫＴ
37
K5357T
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008
38
PM03545
1
PIN
ピン
39
W1042A
1
WASHER, FLAT
ワッシャ 平
4W- 3
40
K5357T
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008
41
H5167A
1
BOLT, HEX
ボルト 六角
M03X016(
ｸﾛｿﾞﾒ
)
42
N10795
1
NUT, HEX
ナット 六角
M03(3
ｶ
ｸﾛ
)
43
PB56702
1
BKT
ＢＫＴ
44
H5287A
1
BOLT, HEX SOCKET
ボルト 六角穴
M04X008
ｾﾞﾝﾈｼﾞ
45
W1022A
1
WASHER, LOCK
ワッシャ スプリング
4M/M
46
PM03545
1
PIN
ピン
47
K5357T
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008
48
PB32575
1
BKT
ＢＫＴ
49
K5359E
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008
33
PTS-NAGL-11
