GL HEAD (AUTO BACKUP PIN EQUIPMENT)
GL ヘッド (自動バックアップピン機能)
AA3FM21
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA17R14
1
CHUCK
チャック
18
PB30963
1
DOG, SW
ドッグ　ＳＷ
19
K5180G
2
SCREW, C/R PAN
小ネジ　十穴鍋
M02X004 0
ﾊﾞﾝ
3
ｼｭ
(3
ｶｸﾛ
)
20
PB30974
1
DOG, SW
ドッグ　ＳＷ
21
K5180C
2
SCREW, C/R PAN
小ネジ　十穴鍋
M01.7X003 0
ﾊﾞﾝ
3
ｼｭ
(3
ｶｸﾛ
)
25
PM72333
1
FLANGE
フランジ
25.1
N4087K
2
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M01.6X002
ｸﾎﾞﾐｻｷ
26
H5425L
3
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
27
W1106B
3
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
28
H5425L
1
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
29
H5425M
1
BOLT, HEX SOCKET
ボルト　六角穴
M02X006(3
ｶ
ｼﾛ
)
30
W1106B
1
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
31
XS01844
1
CYLINDER
シリンダ
32
H5425N
3
BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3
ｶ
ｼﾛ
)
33
W1106B
3
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
34
PM55703
1
SHAFT
シャフト
35
PM55002
1
BUSHING, GUIDE
ブシュ　ガイド
37
K65081
1
SCREW, C/R COUNTERSUNK
小ネジ　＋穴皿
M02X006(3
ｶ
ｼﾛ
)
40
S40590
1
SENSOR
センサ
E2S-W26 1M
41
H54252
1
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
42
W1108B
1
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
43
2MGKHH012500
1
WASHER, FLAT
ワッシャ　平
46
H11353
1
VALVE, SOL
バルブ　ＳＯＬ
SYJ3140-5MU-X82
47
PJ07721
1
PLATE, ACRYLIC
プレート　アクリル
48
PX07441
1
SEAL, BAR CODE
シール　バーコード
unit serial number
49
2AGKHC000803
1
BOARD, PRINTED CIRCUIT
基板　プリント
FH1243D3F
50
H5425N
2
BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3
ｶ
ｼﾛ
)
51
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
52
W1108A
2
WASHER, FLAT
ワッシャ　平
2M/MX0.3X4.3(3
ｶｼﾛ
)
53
PJ05051
2
COLLAR
カラー
27
PTS-NAGL-11
For NOZZLE STATION (M3,AIM) For NOZZLE STATION (M6)
For PARTS CAMERA
(M3,AIM)
(M6)
1 11
2
12
3
6
4
5
3
4
5
16
13
14
15
21
13
14
15

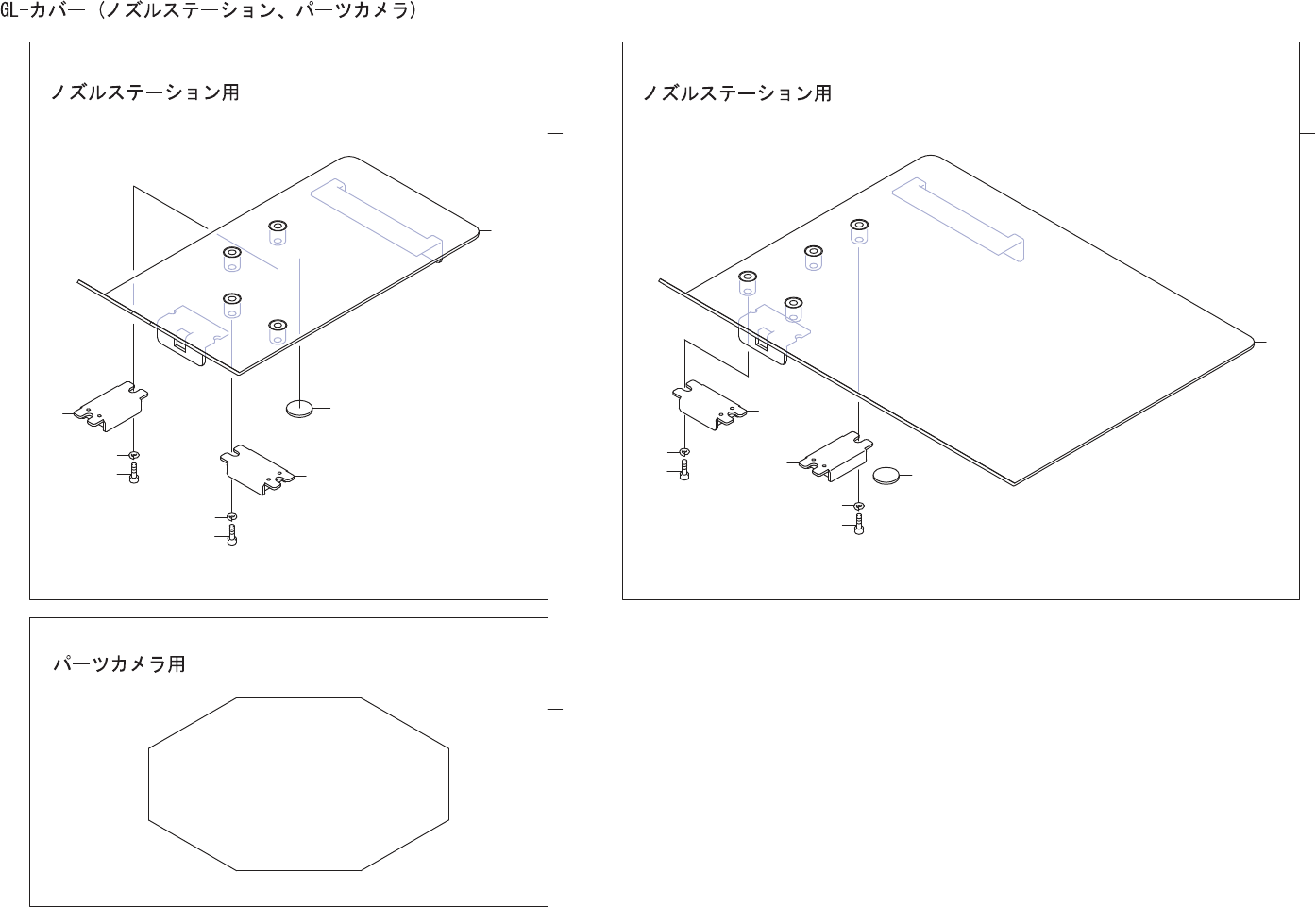

GL-COVER (NOZZLE STATION,PARTS CAMERA)
