Fig. A1-1 フレーム部 Frame Section 1008-001 2 1 5 6 3 4 22 25 22 25 23 25 26 33 34 36 23 25 26 23 25 26 23 25 26 32 17 18 22 25 18 19 See Fig.A1-3 Key No.21 1 Fig. A1 カート電源ユニット (GS-FC301) CART POWER UNIT(GS-FC301)
MEMO

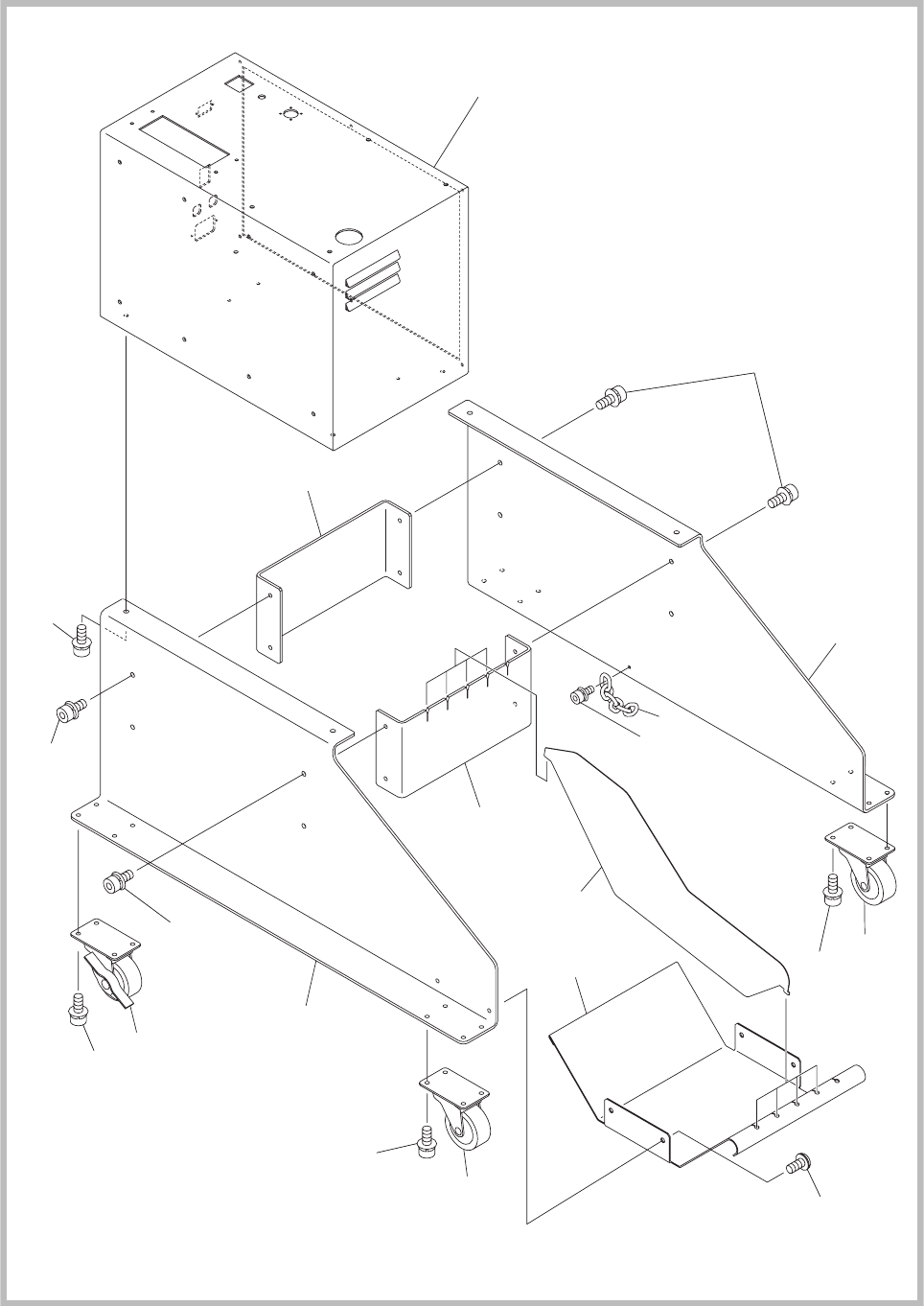

Fig. A1-1
フレーム部
Frame Section
1008-001
2
1
5
6
3
4
22
25
22
25
23
25
26
33
34
36
23
25
26
23
25
26
23
25
26
32
17
18
22
25
18
19
See Fig.A1-3
Key No.211
Fig. A1
カート電源ユニット
(GS-FC301)
CART POWER UNIT(GS-FC301)
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
1 0957A10X FRAME_R 1 109570010T-001
2 0957A10Y FRAME_L 1 109570010T-002
3 0957A104 STAY 1 109570010T-003
4 0957A105 STAY 1 109570010T-004
5 0957A106 BOX 1 109570010T-005
6 0957A107 PLATE 4 109570010T-006
17 226E0056 CASTER 2 109570010T-017
18 226E0057 CASTER 2 109570010T-018
19 223R0111 CHAIN 1 109570010T-019
22 221AA027 ROHS_HEX-SCT 16 109570010T-022
23 221AA029 ROHS_HEX-SCT 12 109570010T-023
25 221HA005 WASHER 28 109570010T-025
26 221HA105 WASHER 12 109570010T-026
32 221DA212 MACHINE_SCREW 4 109570010T-032
33 221AA017 ROHS_HEX-SCT 1 109570010T-033
34 221HA004 WASHER 1 109570010T-034
36 221HA302 ROHS_WASHER 1 109570010T-036
Fig. A1
1008-001
Fig. A1-1
GS-FC301
