1-E 16ノズルヘッド:NPM 16 NOZZ LE HEAD :NP M パーツレイアウト Ki t N o . キット 品番 Kit N am e キット名称 N6 1009 643 3AA ｾｸｼｮﾝNo. PARTS LAYOUT Section No. - - O9 ( KN610096433AA-12-5 )
Ref
No.
Remarks
R
1
Q'ty
1-D
16ノズルヘッド:NPM
16 NOZZLE HEAD:NPM
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610096433AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210119185AC
PLATE
1
2 N210119186AB
POST
4
3 N210119187AA
BLOCK
2
4 N210116692AA
COLLAR
8
5 N210123391AA
PULLEY
2
6 N210048480AA
COLLAR
2
7 N210123392AA
BEARING
22
8 N510017124AA R-830ZZ R P0P25LY121
MOTOR
2
9 N510042809AB
S
P50B02002BXS2D
PULLEY
2
10 N510032344AA P14-2GT-12-SF(K0610-001-01)
BEARING
2
11 N510011403AA DDL-1370ZZ R P0P25LY121
BOLT
2
12 XVE25B5FTC
Hexagon socket head cap screw M2.5X5-12.9 SOB
BOLT
2
13 N510032919AA CCBS3-16
T-BELT
2
14 N510055507AA 286-2GT-6(3FX6N17)S-107141
COVER
1
15 N210134042AA
COVER
1
16 N210133002AB
O8
--
( KN610096433AA-12-4 )

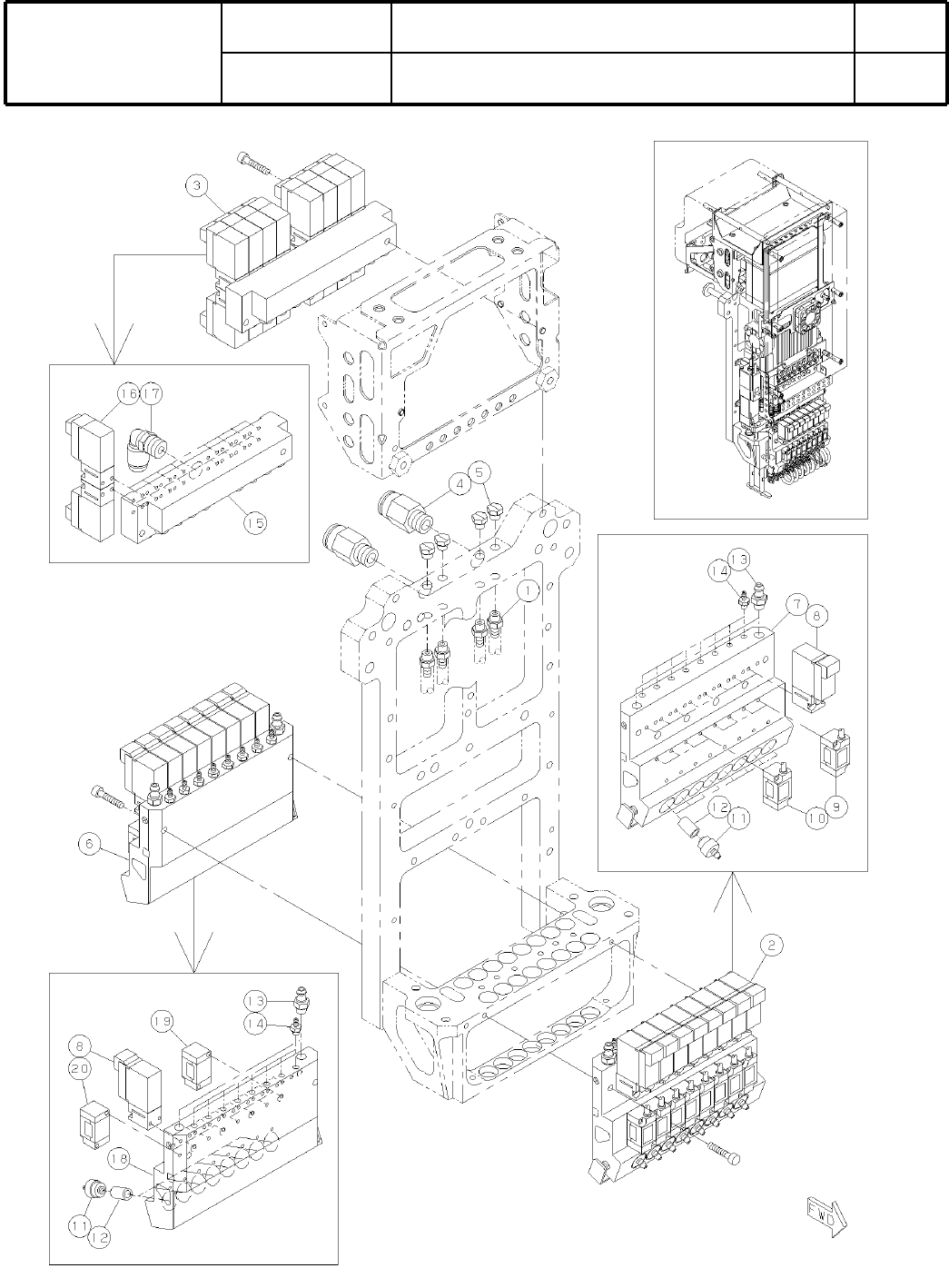

1-E
16ノズルヘッド:NPM
16 NOZZLE HEAD:NPM
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610096433AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
O9
( KN610096433AA-12-5 )
Ref
No.
Remarks
R
1
Q'ty
1-E
16ノズルヘッド:NPM
16 NOZZLE HEAD:NPM
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610096433AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
JOINT
4
1 KXF02T4AA00 M-5AU-6
MANIFOLD
1
2 N510049559AB VV3Q12-08-X375
MANIFOLD
1
3 N510049560AB VV3Q12-16-X376
JOINT
2
4 KXF0DYT6A00 KQ2H08-01S
PLUG
4
5 KXF02TGAA00 M-5P
MANIFOLD
1
6 N510052793AA VV3Q12-08-X385
MANIFOLD
1
7 N510054840AA VV3Q12-08M3-X375
VALVE
16
8 N510054843AA VQ111U-5MO-X479
SENSOR
1
9 N510054833AA PFMV530F-1-N-X920
SENSOR
1
10 N510054834AA PFMV530F-1-N-X921
JOINT
16
11 N510054845AA AXT1197-1A
ELEMENT
16
12 N510054846AA AXT1197-2-05
JOINT
4
13 N431M5AU6 M-5AU-6
JOINT
16
14 KXF0CSRAA00 M-3AU-3
MANIFOLD
1
15 N510054842AA VV3Q12-16M3-X376
VALVE
16
16 N510054844AA VQ111U-5LO-X480
JOINT
1
17 KXF029KAA00 KJL06-01S
MANIFOLD
1
18 N510054841AA VV3Q12-08M3-X385
SENSOR
1
19 N510054835AA PFMV530F-1-N-X922
SENSOR
1
20 N510054836AA PFMV530F-1-N-X923
O10
--
( KN610096433AA-12-5 )
