7-C
8ノズルヘッド:NPM
8 NOZZLE HEAD:NPM

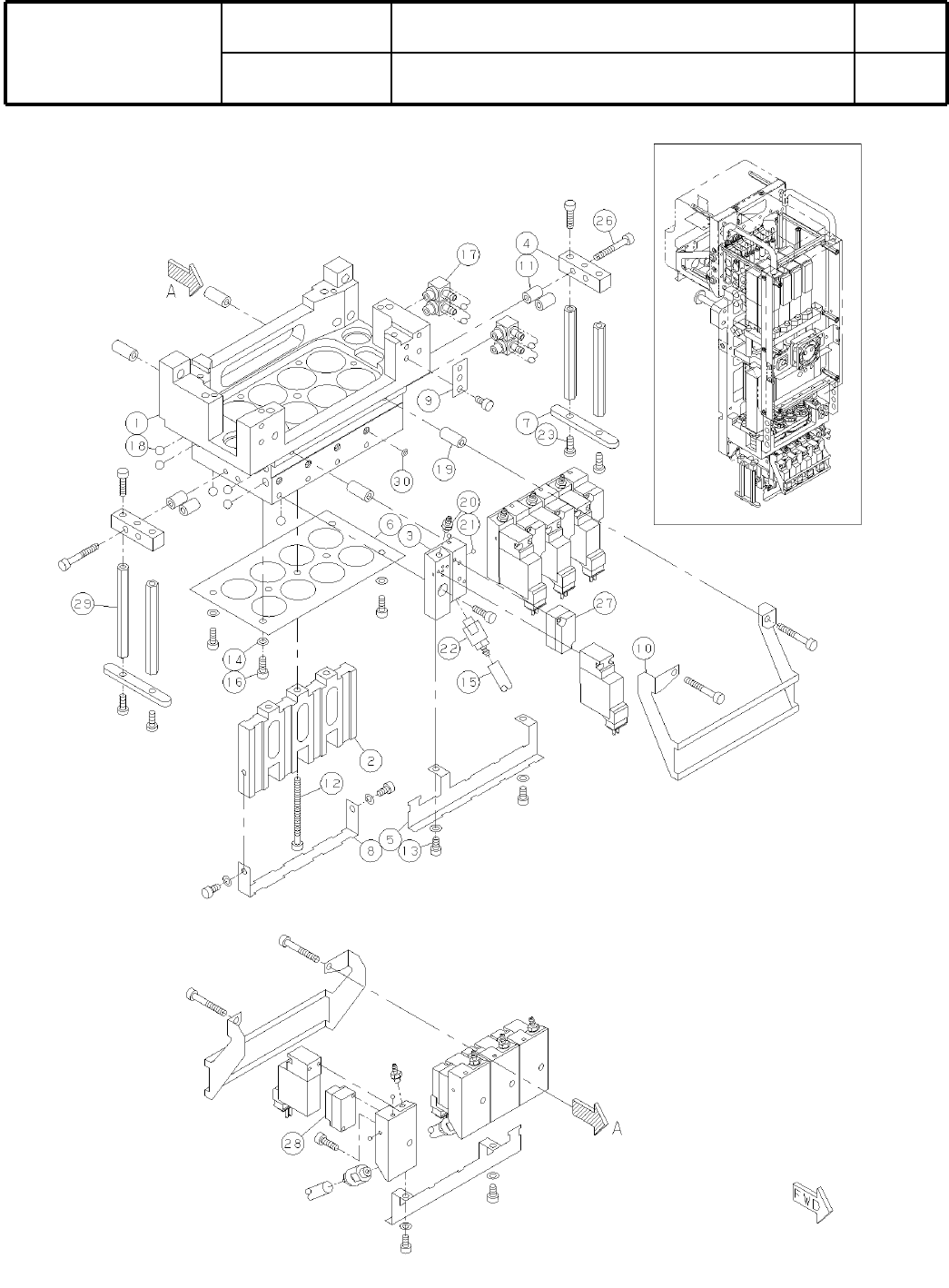

パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610069509AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
O39
( KN610069509AA-15-3 )
Ref
No.
Remarks
R
1
Q'ty
7-C
8ノズルヘッド:NPM
8 NOZZLE HEAD:NPM
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610069509AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 N210087071AC
PLATE
1
2 N210087077AC
MANIFOLD
8
3 N210082814AC
BLOCK
2
4 N210084290AB
BRACKET
2
5 N210081896AB
PLATE
1
6 N210081901AA
GUARD
2
7 N210084292AC
COVER
1
8 N210087081AA
PLATE
1
9 N210081910AB
GUARD
2
10 N210081913AC
SPACER
4
11 N510015648AA CF-308E
BOLT
3
12 N510017329AA
Hexagon socket head cap screw M3X40-10.9 A2J (Trivalent)
BOLT
14
13 N510017338AA
Hexagon socket head cap screw M3X6-10.9 A2S (Trivalent)
WASHER
18
14 N510033304AA
Small round-plain washer 3 10H A2S (Trivalent)
TUBE
9
15 KXF0DXU4A00 8604
BOLT
4
16 N510017342AA
Hexagon socket head cap screw M3X8-10.9 A2S (Trivalent)
JOINT
8
17 KXF02T0AA00 M-5ALU-6
STEEL-BALL
10
18 KXF081WAA00 4.5mm
SPACER
4
19 N510030913AA CB-313E
JOINT
8
20 KXF0CSRAA00 M-3AU-3
STEEL-BALL
24
21 KXF04BQAA00 2mm
FILTER
8
22 N510045029AA ZFC050-AU4X49
BOLT
4
23 N510032606AA CCBS3-8
BOLT
4
26 N510017320AA
Hexagon socket head cap screw M3X22-10.9 A2J (Trivalent)
SENSOR
1
27 N510048691AA PFMV530F-1-N-X900
SENSOR
1
28 N510048692AA PFMV530F-1-N-X901
SPACER
4
29 N510029461AA ASF-355E
O-RING
8
30 N554C03700A CO3700A
