1-G PC デ ュアル コン ベ ア:N P M- D3 A PC Dua l Conveyor :N PM- D3A パーツレイアウト Kit N o. キット品番 Kit Name キット名称 MTKA031512 AA セクシ ョンNo. PARTS LAYOUT Section No. - - O13 ( KMTKA031512 AA-01-7 )
Ref
No.
Remarks R
1
Q'ty
1-F
PC デュアルコンベア:NPM-D3A
PC Dual Conveyor :NPM-D3A
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA031512AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
RING
2
1 N210088855AA
A
PULLEY
2
2 N210092041AA
PULLEY
53
3 N610127907AA
PULLEY
16
4 MTKP002057AA
NUT
8
5 N510048038AA NSMT-04-4
BELT
4
6 MTNK002606AA
A
TA-4UEB M/D2 4.5WX0.65TX990L
BELT
2
7 MTNK002595AA
A
TA-4UEB M/D2 4.5WX0.65TX1566L
MOTOR
2
8 N510056785AB
S
DU13H713S-02
O12
--
( KMTKA031512AA-01-6 )
1-G
PC デュアルコンベア:NPM-D3A
PC Dual Conveyor :NPM-D3A

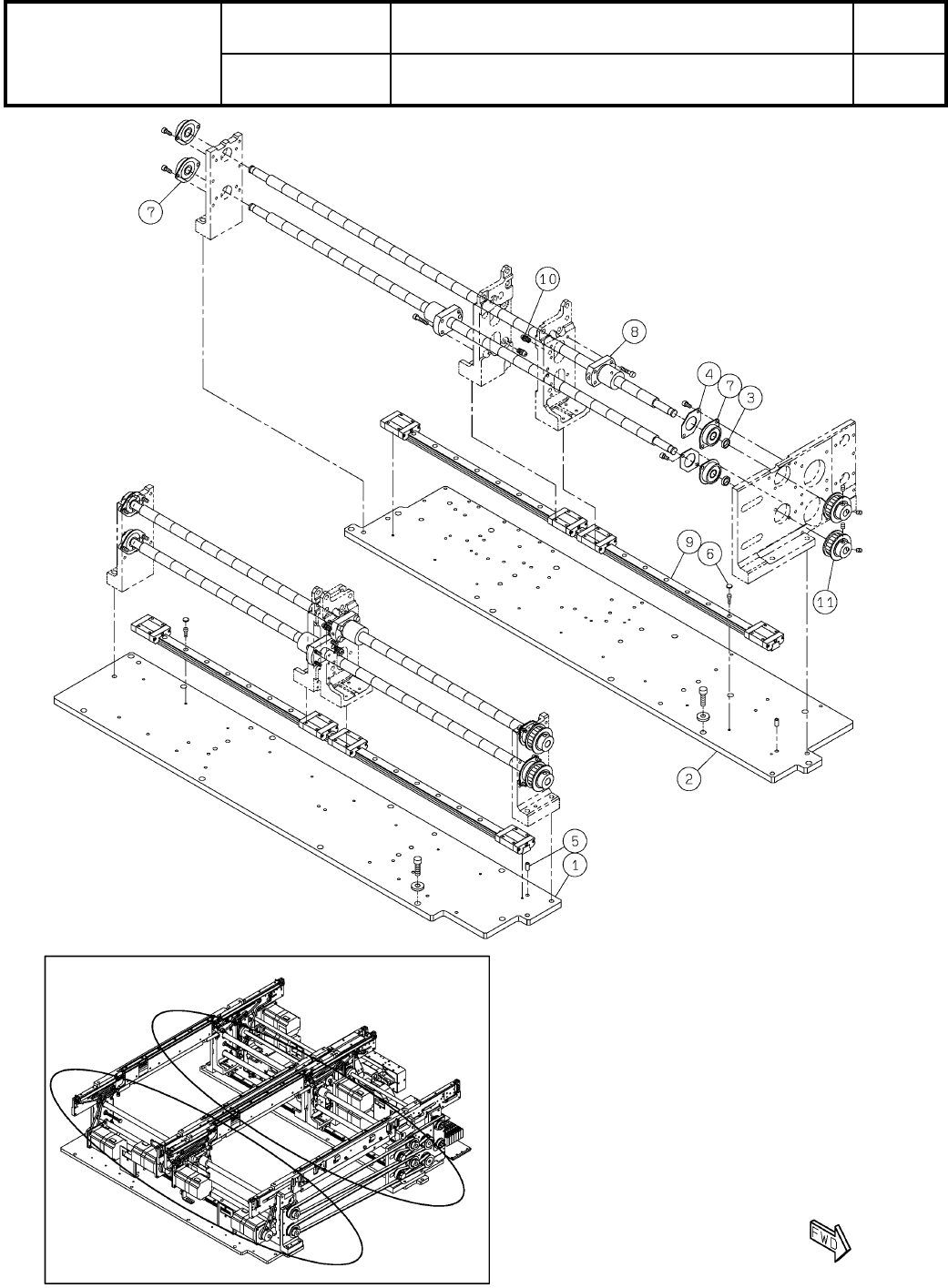

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA031512AA
セクションNo.
PARTS LAYOUT
Section No.
--
O13
( KMTKA031512AA-01-7 )
Ref
No.
Remarks R
1
Q'ty
1-G
PC デュアルコンベア:NPM-D3A
PC Dual Conveyor :NPM-D3A
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA031512AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210173674AF
PLATE
1
2 N210173675AD
COLLAR
4
3 N210145515AA
PLATE
4
4 N210183167AB
PIN
2
5 KXF0CXJAA00 1017003-50010
CAP
38
6 N510057167AA C3(00008300T000)
BEARING
8
7 KXF03G0AA00 SFB38-10
BALL-SCREW
4
8 N510064637AA DK1404S-3G0+805LT(32855635K000)
LINEAR-WAY
2
9 N510064296AA 4SRS15MUUC1+736LM-II(02835938K000)
GREASE-NIPPLE
4
10 KXF07C6AA00 A-M6F-type(M6X0.75)
PULLEY
4
11 N510030782AA R101-N610058297AAS-F-PK
O14
--
( KMTKA031512AA-01-7 )
