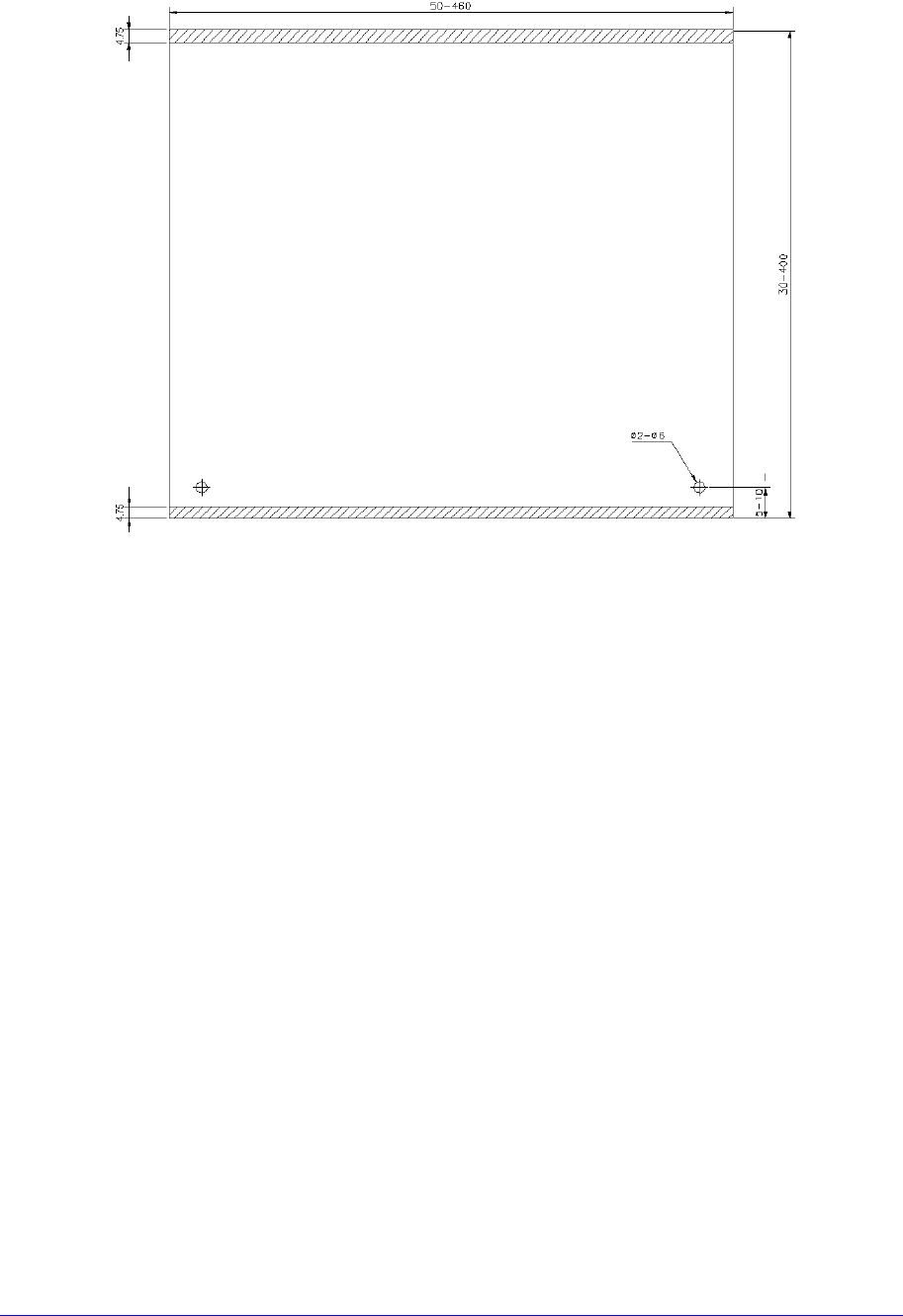

2.6.2. PCB的条件
图
2-1. PCB
的限制条件
在夹住 PCB 的两个边缘有 4.75mm 宽的剩余空间。PCB 的上面剩余空间为
17mm，下面的空间为 14.5mm。PCB 用 135mm 高的后退顶杆（Back Up Pin）来
支撑。
PCB 固定方法
基本上都用定位销来固定 PCB。还有一种是从 PCB 的 两个侧面夹住的“外壳
固定方法”，它只是当选项来使用。有时候同时采用以上两种方法（复合固定方
法）。
PCB 的移送方向和位置固定销的位置
PCB 移送方向可以是从左到右，也可以是从右到左。这个移送方向最好不要由
使用者自己确定，希望向我公司请求协助。
位置固定销的位置可根据 PCB 位置的变化，由使用者任意指定。
设备从工厂出库时，对 PCB 的移送方向和位置固定销的位置，根据使用者的要
求条件先进行调整。
2-8
2.7. PCB Transport 规格
2.7.1. PCB Transport System
Type: 3段独立移送方式，平皮带移送
PCB 固定方式
Edge Fixer
Hole Fixer φ 4mm (选项)
PCB 移送方向: 从左到右 (基本事项)
PCB 移送速度: 0 ~ 21 m/min
PCB Transport Rail宽度调节：手动及自动
2.7.2. PCB Conveyor System的高度
标准: 900.0mm ± 20.0mm
准标准: 952.50mm ± 12.5mm (CE 标准)
除了对以上内容之外的有关 PCB 传送系统的高度的选项标准，请向本公司的销
售部或顾客服务中心咨询。
2.7.3. 传送装置稳定器（Conveyor Regulator）的压力设定
0.38t ~ 1.5t = 1.0kg / cm
2
(0.1Mpa)
1.5t ~ 4t = 2.0kg / cm
2
(0.2Mpa)
备注
2-9
2.8. 吸嘴 (Nozzle) 规格
2.8.1. 一般吸嘴
选择吸嘴时，应该适合于部品的形状和尺寸。
吸嘴的选择直接影响到部品的吸着不良，贴装不良，所以需要一个正确的选择。
按照吸嘴的主要用途分类一般吸嘴时， 如以下图。为了更准确的吸着和贴装，选
择吸嘴时，根据各部品的最小吸着面积，适当选择吸嘴。
表
2-4.
一般吸嘴
吸嘴名
CN020 CN030 CN040 CN065 CN140 CN220 CN400N CN750 CN110
形狀
外径
Φ 0.50 Φ 0.60 Φ 0.75 Φ 1.20 Φ 2.2 Φ 3.6 Φ 6.2 Φ 9.0 Φ 12.7
内径
Φ 0.16 Φ 0.28 Φ 0.38 Φ 0.65 Φ 1.4 Φ 2.2 Φ 4.0 Φ 7.5 Φ 11.0
表
2-5.
一般吸嘴时，使用部品举例
吸嘴名 最小部品宽度 部品的主要形状
CN020 0.2~0.5
0402 Chip 专用
CN030 0.3 ~ 1.5
0603,1005 Chip 专用
CN040 0.5 ~ 1.25 1005, 1608, SOT(Molded part 1.6 x 0.8)
CN065 0.8 ~ 2.5 2012, 3216, MELF(Molded part 1.2 X 2.0), SOT23
CN140 2.5 ~ 4.0
Aluminum electrolytic capacitor(
소형
), Tantalum
capacitor, Trimmer
CN220 4.0 ~ 7.0
Aluminum electrolytic capacitor(
중간
), SOP(Narrow),
SOJ, Connector
CN400N 7.0 ~ 10.0
Aluminum electrolytic capacitor(
대형
), SOP(Wide),
TSOP, QFP, PLCC, SOJ, Connector
CN750 10.0 ~
QFP(中形), PLCC(中形)
CN110 20.0 ~
QFP(大形), PLCC(大形)
CNT Calibration Tool (Nozzle)
CN020: 材料编号 J90551006A (Fly Camera FOV 10 mm 选项)
CN030: 材料编号 J9055133C (Fly Camera FOV 15 mm 选项)
CN040: 材料编号 J9055134C
CN065: 材料编号 J9055136C
CN140: 材料编号 J9055256C
