Nachrüstanleitung & Benutzerhandbuch / Au tomatic Vacuum Support Pins (AVSP) Ausgabe 04/2006 Abbildung1.3.1-2 Steuereinheit Abbildung1.3.1-3 AVSP-Steuergerät 1-8
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
1.3 Produktbeschreibung
1.3.1 Produktübersicht
Die AVSP-Option besteht aus den folgenden drei Hauptkomponenten:
(1) Stützpinblock oder Pinmodul
(2) Steuereinheit
(3) Bedien-Steuergerät oder AVSP-Steuergerät
Abbildung1.3.1-1 Pinmodul
1-7
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
Abbildung1.3.1-2 Steuereinheit
Abbildung1.3.1-3 AVSP-Steuergerät
1-8
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
Diese Komponenten sind elektrisch und pneumatisch miteinander verbunden. Die folgenden
Abbildungen geben einen Überblick über diese Verbindungen beim Einzel- und
Doppeltransport einer SIPLACE HS-60.

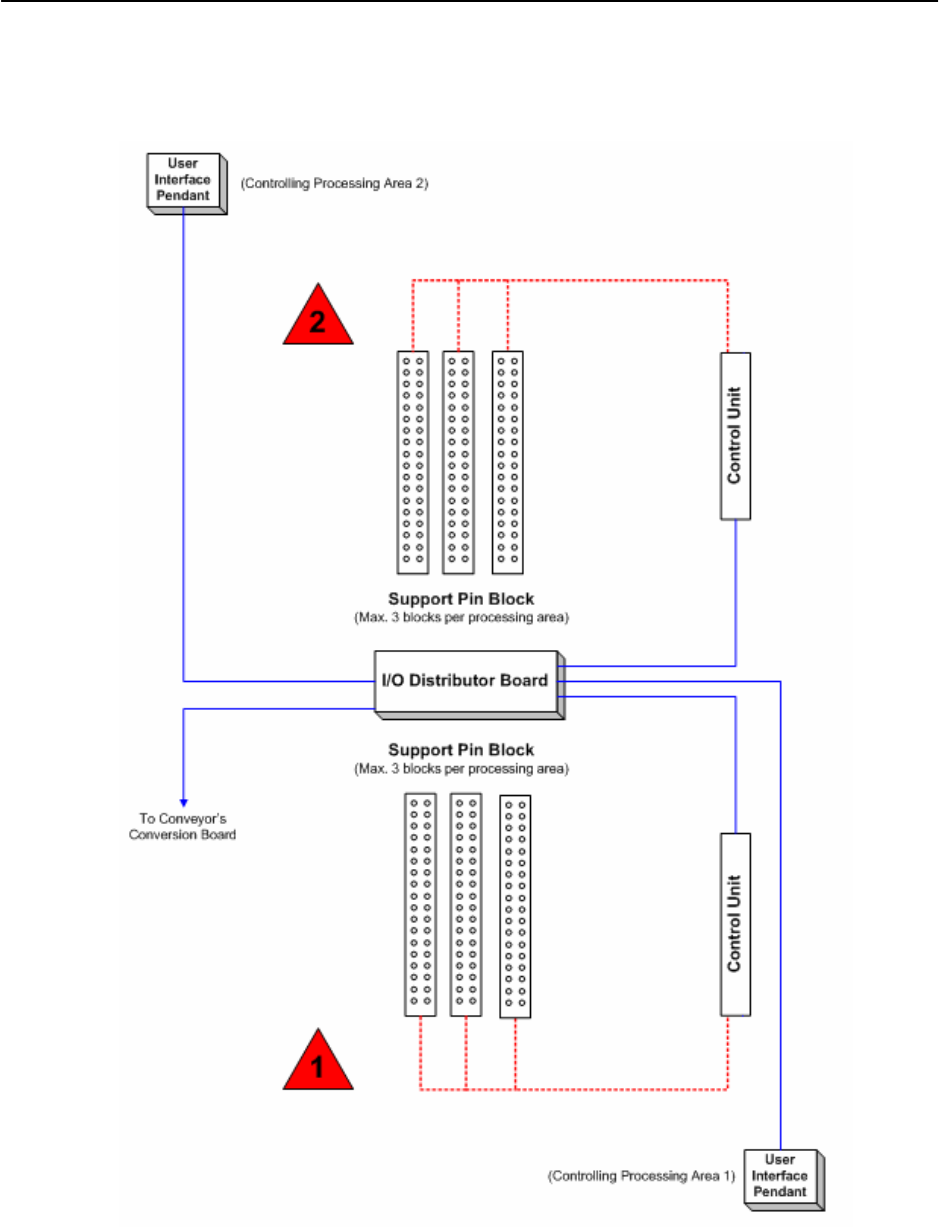

Abbildung 1.3.1-4 Übersicht der Verbindungsleitungen beim Einzeltransport einer SIPLACE HS-60 (HF & HS-60)
1-9
