Nachrüstanleitung & Benutzerhandbuch / Au tomatic Vacuum Support Pins (AVSP) Ausgabe 04/2006 Abbildung 2.4.1-9 Y-Stutzen am Ende der Leitung → Platzieren Sie die Steuereinheit in Bezug auf die Bestückbe reiche wie in…
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006

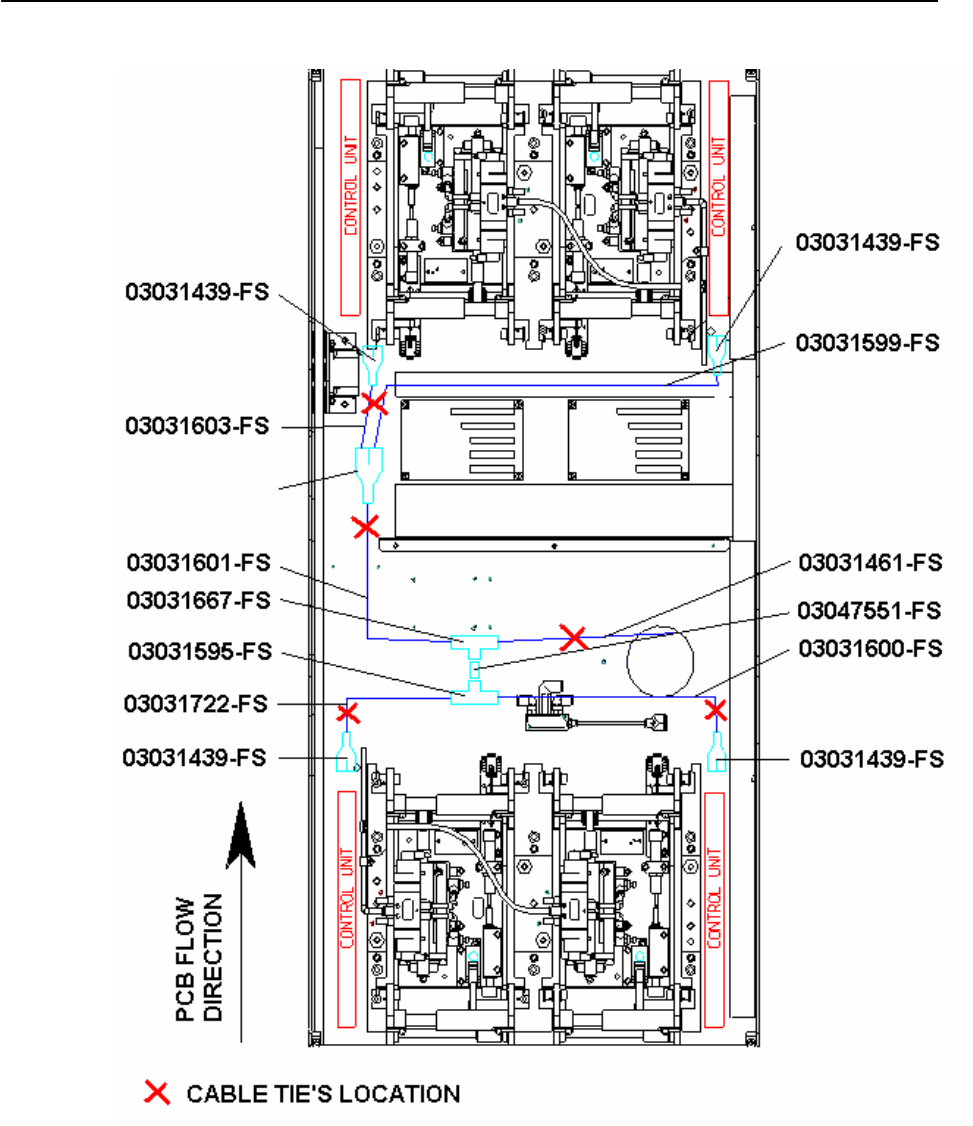

Abbildung 2.4.1-8 Verlauf der Schläuche des Pneumatiksystems am Doppeltransport
2-19
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
Abbildung 2.4.1-9 Y-Stutzen am Ende der Leitung
→ Platzieren Sie die Steuereinheit in Bezug auf die Bestückbereiche wie in Abbildung 2.4.1-
8 gezeigt und schließen Sie den Schlauch (Artikel-Nr.: 03031604-FS) des Y-Stutzens an
der Steuereinheit an.
HINWEIS
Der in Abbildung 2.4.1-8 dargestellte Verlauf gilt auch für Maschinen mit Einfachtransport. In
den Bestückbereichen 3 & 4 müssen keine Schläuche verlegt werden.
2-20
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
2.4.2 Elektro-Installation
→ Öffnen Sie die Abdeckung oberhalb der Transport-Umsetzplatine.
→ Lösen Sie die Sechskantschraube auf der Transport-Umsetzplatine. Setzen Sie die
mitgelieferte E/A-Karte (Artikel-Nr.: 03031464-FS) ein.
E/A-Karte
einsetzen
(kürzere
Sechskantschrau
be unten)
Abbildung 2.4.2-1 Sechskantschrauben entfernen und E/A-Karte einsetzen
Abbildung 2.4.2-2 E/A-Karte befestigen
