Nachrüstanleitung & Benutzerhandbuch / Au tomatic Vacuum Support Pins (AVSP) Ausgabe 04/2006 Abbildung 2.4.2-4 Verlauf der elektrischen Leitungen beim Doppeltransport HS-60 2-23
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
→ Schließen Sie außer den beiden Leitungen zum AVSP-Steuergerät alle anderen
Leitungen der E/A-Karte an, wie in Abbildung 2.4.2-3 gezeigt. Verlegen Sie die
Leitungen, wie in Abbildung 2.4.2-4 gezeigt.
HINWEIS
Die E/A-Karte ist für den Einsatz von vier Bestückbereichen konzipiert. Wenn AVSP nicht an
allen Bestückbereichen erforderlich ist, können diese Bereiche von der Verlegung der
Leitungen ausgenommen werden (z. B. beim Einfachtransport).Der Betrieb von AVSP in den
anderen Bereichen wird dadurch nicht beeinträchtigt.
Abbildung 2.4.2-3 Schematische Darstellung der Leitungsführung
2-22
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006

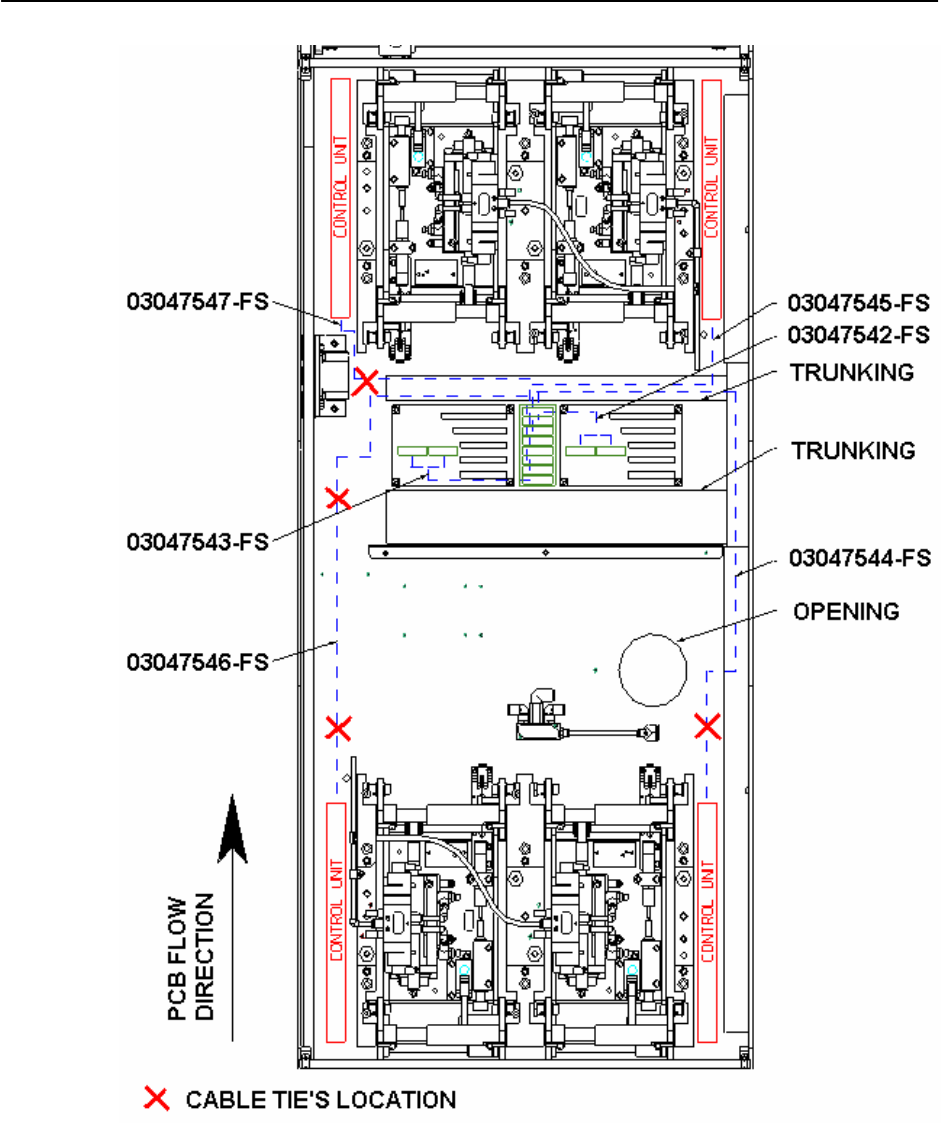

Abbildung 2.4.2-4 Verlauf der elektrischen Leitungen beim Doppeltransport HS-60
2-23
Nachrüstanleitung & Benutzerhandbuch / Automatic Vacuum Support Pins (AVSP)
Ausgabe 04/2006
2.4.3 Installation des AVSP-Steuergeräts
→ Schließen Sie die Leitungen des Steuergeräts an die E/A-Karte an und verlegen Sie sie,
wie in Abbildung 2.4.3-2 gezeigt. Schnüren Sie die Leitungen mit den mitgelieferten
Kabelbindern (Artikel-Nr.: 00805140-FS) und Unterlagen (Artikel-Nr.: 00318666-FS)
zusammen.
HINWEIS
Die E/A-Karte ist für den Einsatz von zwei AVSP-Steuergeräten konzipiert, mit denen die
AVSP-Option in vier Bestückbereichen gesteuert wird. Wenn AVSP nicht an allen
Bestückbereichen erforderlich ist, können diese Bereiche von der Verlegung der Leitungen
ausgenommen werden.Der Betrieb von AVSP in den anderen Bereichen wird dadurch nicht
beeinträchtigt.
→ Führen Sie dann das Kabelende des Steuergeräts durch die Öffnung am
Maschinenrahmen aus der Maschine heraus.
→ Befestigen Sie das AVSP-Steuergerät am angezeigten Installationsort und schließen Sie
es an.
→ Wiederholen Sie diese Schritte, wenn nötig, für jedes andere AVSP-Steuergerät.
→ Setzen Sie alle Abdeckungen und Seitenteile wieder ein. Setzen Sie alle Tischplatten der
Hubtische und der Bauelementtische wieder ein.
Abbildung 2.4.3-1 Installationsort des AVSP-Steuergeräts für die Bestückbereiche 1 & 4 (Links), 2 & 3 (Rechts)
2-24
