偏移的量：0.8*0.25=0.2mm=200um ， Y 偏移量设定为：
1.6*0.25=0.4mm=400um，
θ设定值为 5-7°；）
ContoursFind 算法可以得到量化值，同时可以将输出值作为向量进行调
用；向量包含 X/Y。
错件（损件）是针对零件存在后需要进行的检查项目，对此通过
ContoursFind 算法得到的向量需要赋予此项目检查（以确保不产生误判），
电容错件发生情况统计（一）：电容错电容 就外观来看只能对亮度和颜
色差异较大的情形进行检查，（二）：电容错电阻 可以通过亮度或是抽
取颜色来进行判定，（三）：电容错电感 基本上和电容错电容情形相同
我们着重以第二种情形为主进行介绍
新增加一个窗口---选择 NG 种类（WrongComp）---调整窗口大小（考虑
到元件本身的尺寸 亮度 颜色 变异；实际设定窗口应比特征位置要小）
---选择算法（Scale）---选择需要调用的向量（Vector3）---抽取窗口内的
亮度和彩度（窗口尺寸设定完成后，按住 ctrl+鼠标左键在彩度三角型内
双击；激活算法设定栏，可滚动鼠标滑轮来适当同步调整彩度的设定范围）
---设定阀值来判定结果（OK/NG）

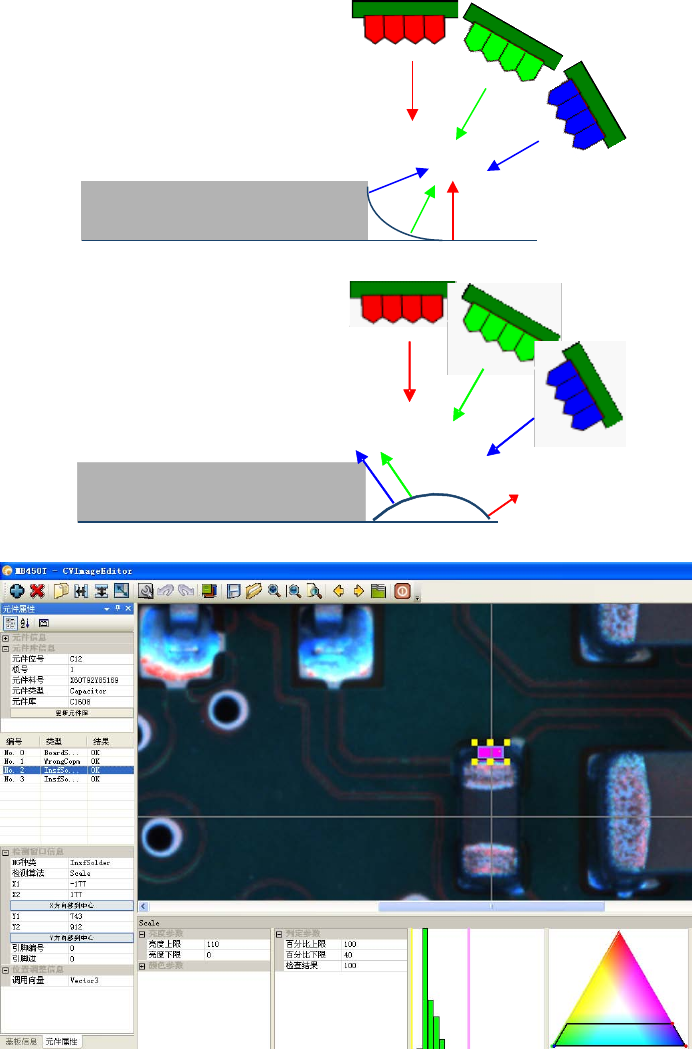

虚焊（少锡）依然是针对零件已经存在后发生的问题，通过下面图示可以
轻松设定检查虚焊放置窗口的位置（一）：放置在红色光源的反射区域；
（二）：放置在蓝色光源的反射区域。实际还要考虑到 pad 尺寸来设定
新增加窗口---选择 NG 种类（Insfsolder）---调整窗口大小（依照光源反
射理论值来放置窗口位置进行检查虚焊，窗口依然要调用向量（Vector3）
上图中需要注意：窗口 X 方向中心要对称）---抽取窗口的亮度和彩度---
激活窗口列表中的第二步作 Y 方向的复制
短路 针对 chip 元件出现此种状况主要是由于元件设计的过于密集；
通常状况短路在 chip 元件中不作检测。

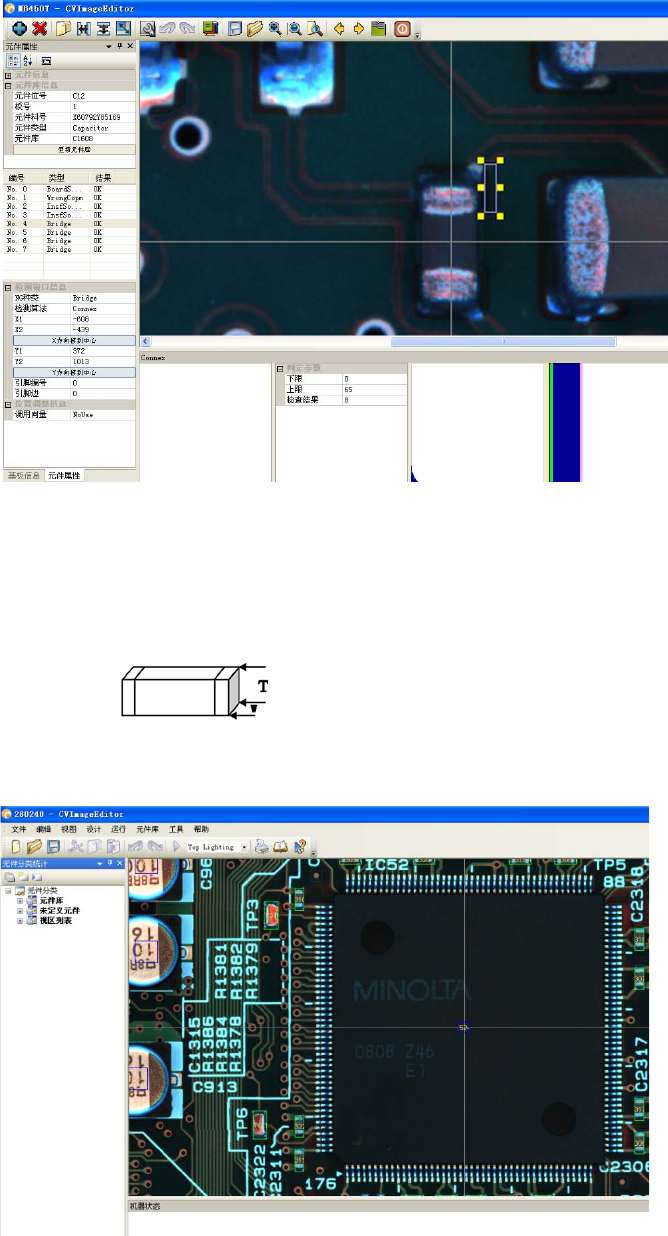

新增加窗口---选择 NG 种类 （ Bridge）---调整窗口大小（实际发生短路情
形在电极两端）---选择算法（Connex）---设定判定阀值（通常上限：６
０－７０；下限：０）---激活窗口列表中第四步，作Ｘ方向／Ｙ方向／对
角复制。
电容侧立状况发生在Ｗ≠Ｔ或是两者差异比较大的情况；
W>2T 或是 T>2W 情况需要设定检查项目
差异大时用 ContoursFind 算法,本体误差容许值设定 10%完全可以查出
11， 通用资料库之ＩＣ元件制作步骤
（1） JUTZE AOI 采用点阵式相机获取图片，为了显示直观引入全版图。
当零件本体尺寸大于相机能获取图片的最大尺寸时需要将单个零
