后方 1) 空气短路开关 2) 前后机器通信插座 3) Netwo rk 4) 气压 5) 风扇

机器外观介绍

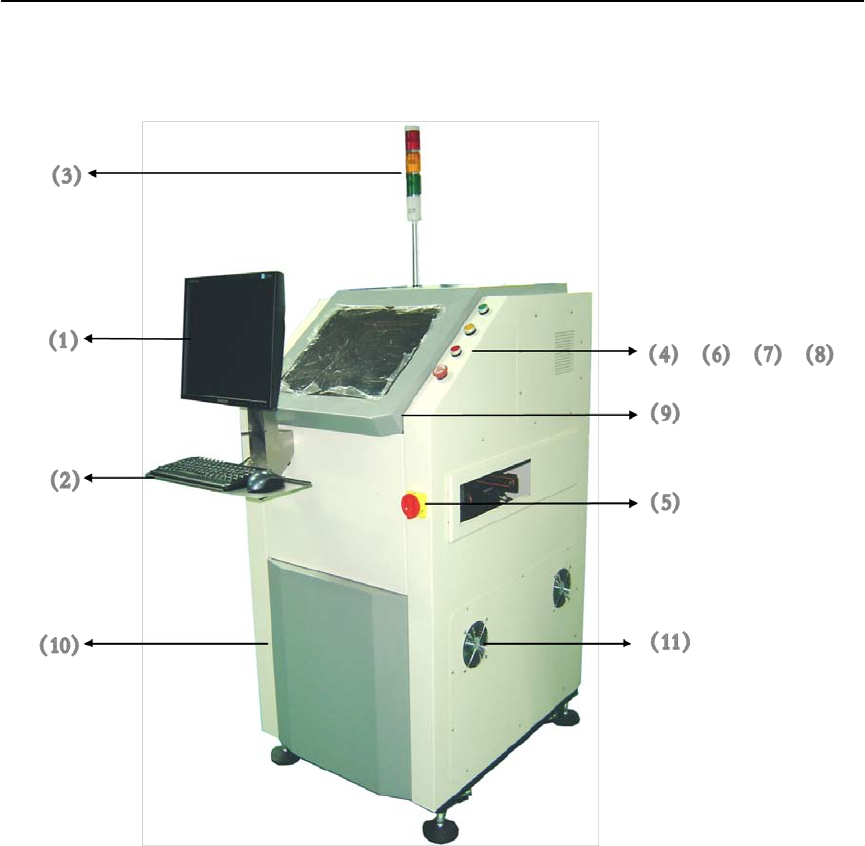

前方

1) 显示器

2) 键盘鼠标

3) 信号灯

4) 紧急停开关

5) 主电源开关

6) Start 启动开关

7) Stop 停止开关

8) Safe Key 开关

9) 上盖

10) 前开门

11）风扇

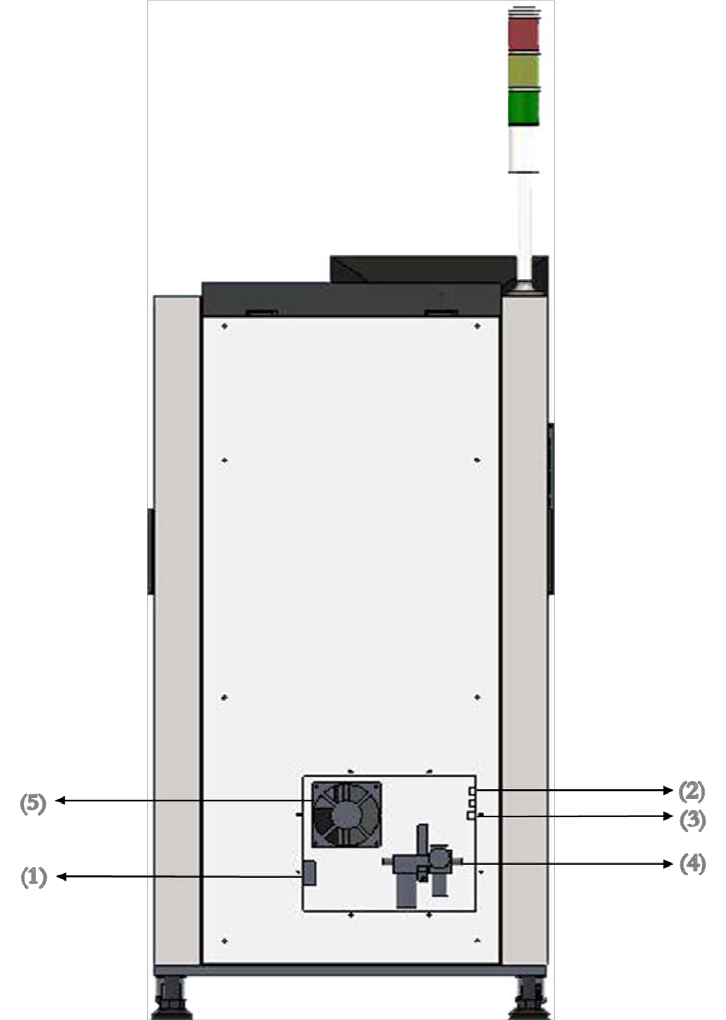

后方

1) 空气短路开关

2) 前后机器通信插座

3) Network

4) 气压

5) 风扇

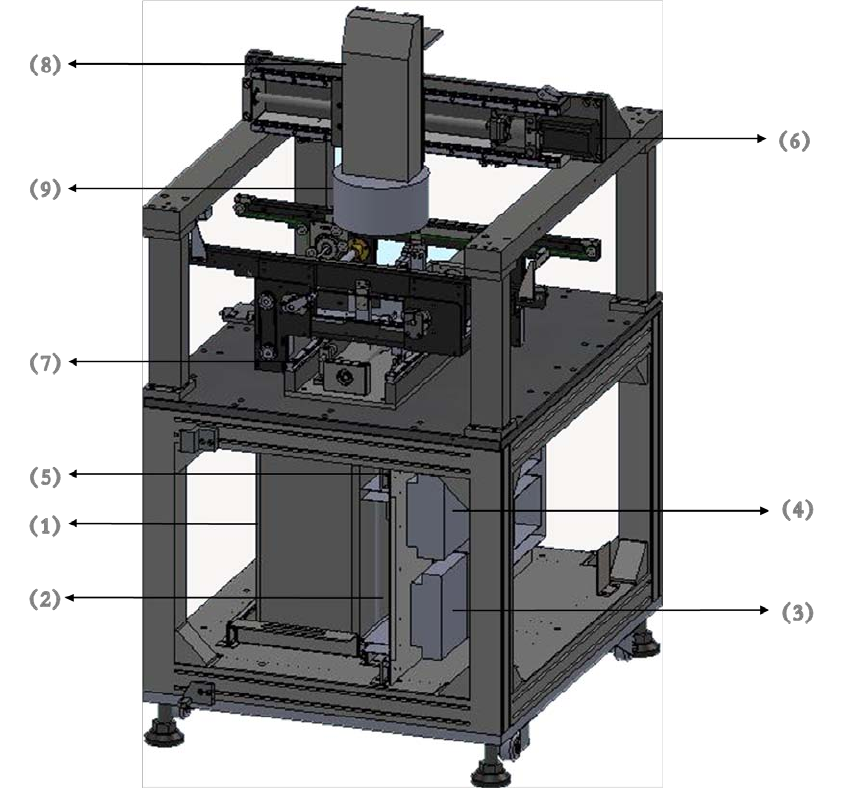

控制部份/运动部件

1) 电脑

2) I/O 电气板

3) X 伺服驱动器

4) Y 伺服驱动器

5) PLC

6) X 轴

7) Y 轴平台

8) 影像系统

9) 灯源
