JUKI 贴片机常见故障、分析、处理方法
一
.Z
轴归零时报
Return to home has not been completed.
原因分析

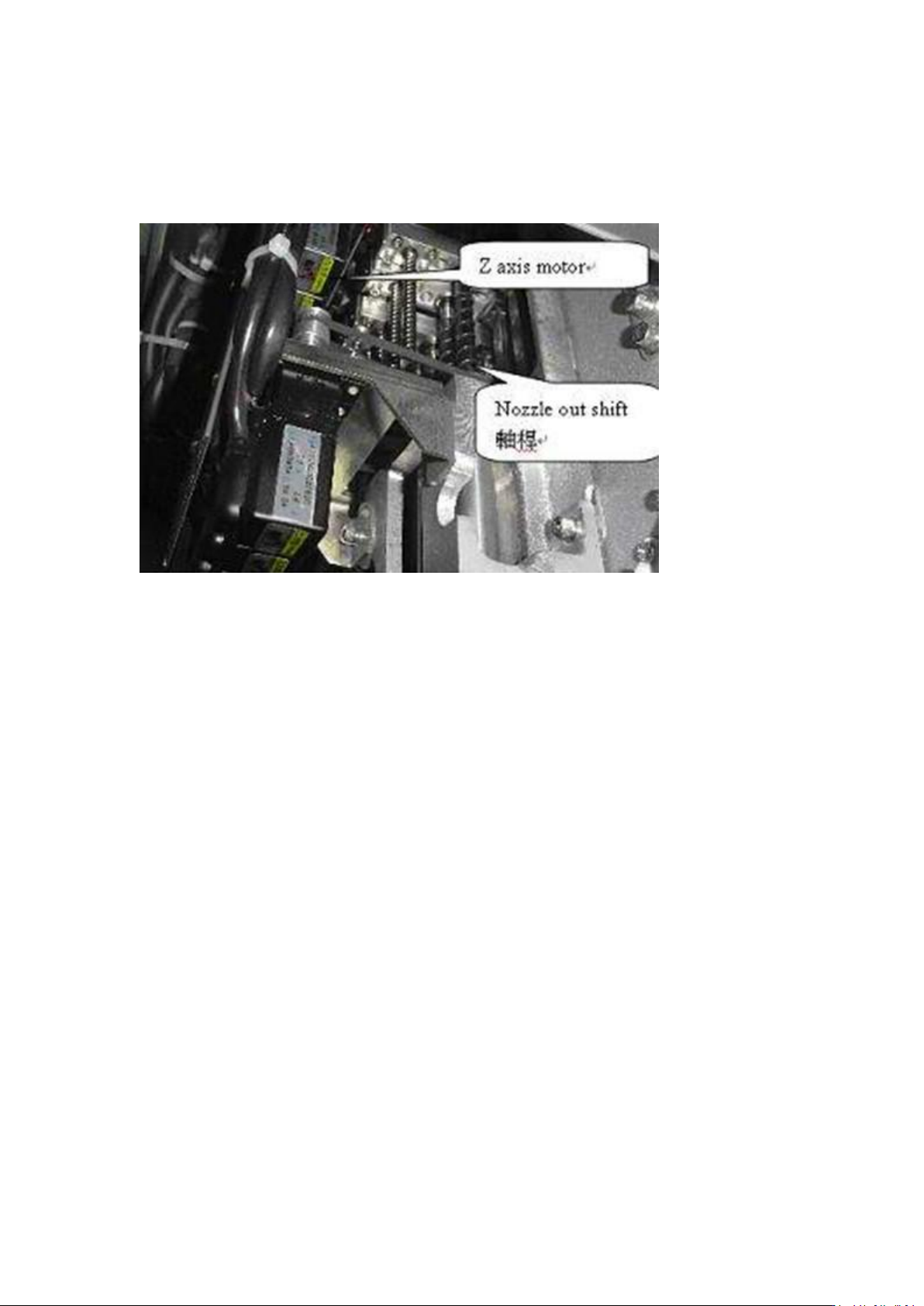

: 1.Z
轴马达损坏
.
处理方法
: 1.
更换
.Z
轴马达
,
如下图所示
.
原因分析
: 2.Z
轴马达皮带损坏
.
处理方法
: 2.
更换
.Z
轴皮带马达
原因分析
: 3.NOZZLE OUT SHIFT
轴杆弯曲
处理方法
: 3.
更换
NOZZLE OUT SHIFT
轴杆弯曲
,
如上图所示
.
原因分析
: 4.Z
轴马达控制卡
处理方法
: 4.
更换
Z
轴马达控制卡
二
.X
轴和
Y
轴归零时有异响
,
且报
Return to home has not been completed
原因分析

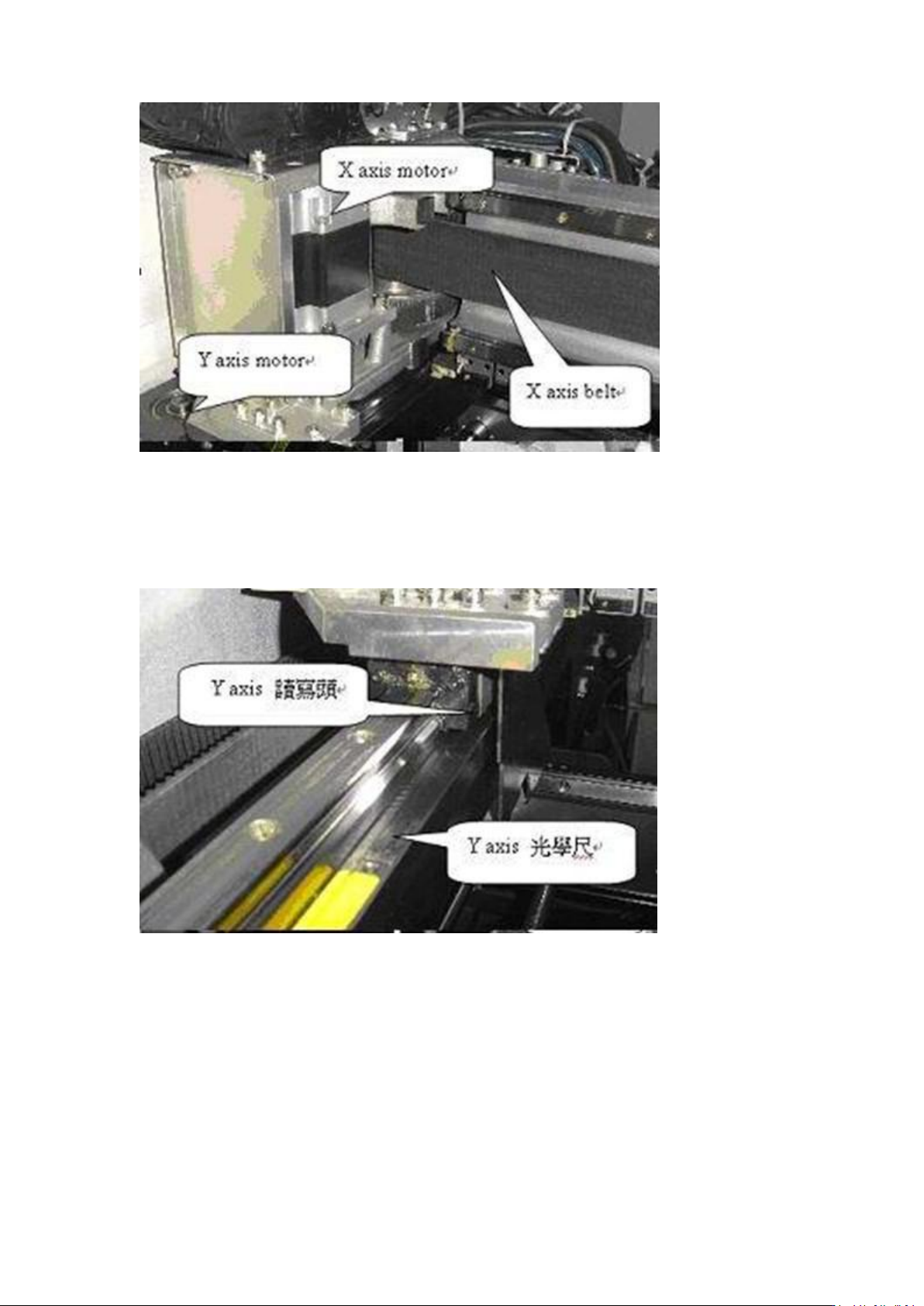

: 1.X
轴和
Y
轴马达损坏
(
各有两只
).
处理方法
: 1.
更换
.X
轴和
Y
轴马达
,
如图下所示
.
原因分析
: 2.X
轴和
Y
轴马达皮带损坏
.
处理方法
: 2.
更换
X
轴和
Y
轴皮带马达
,
如上图所示
.
原因分析

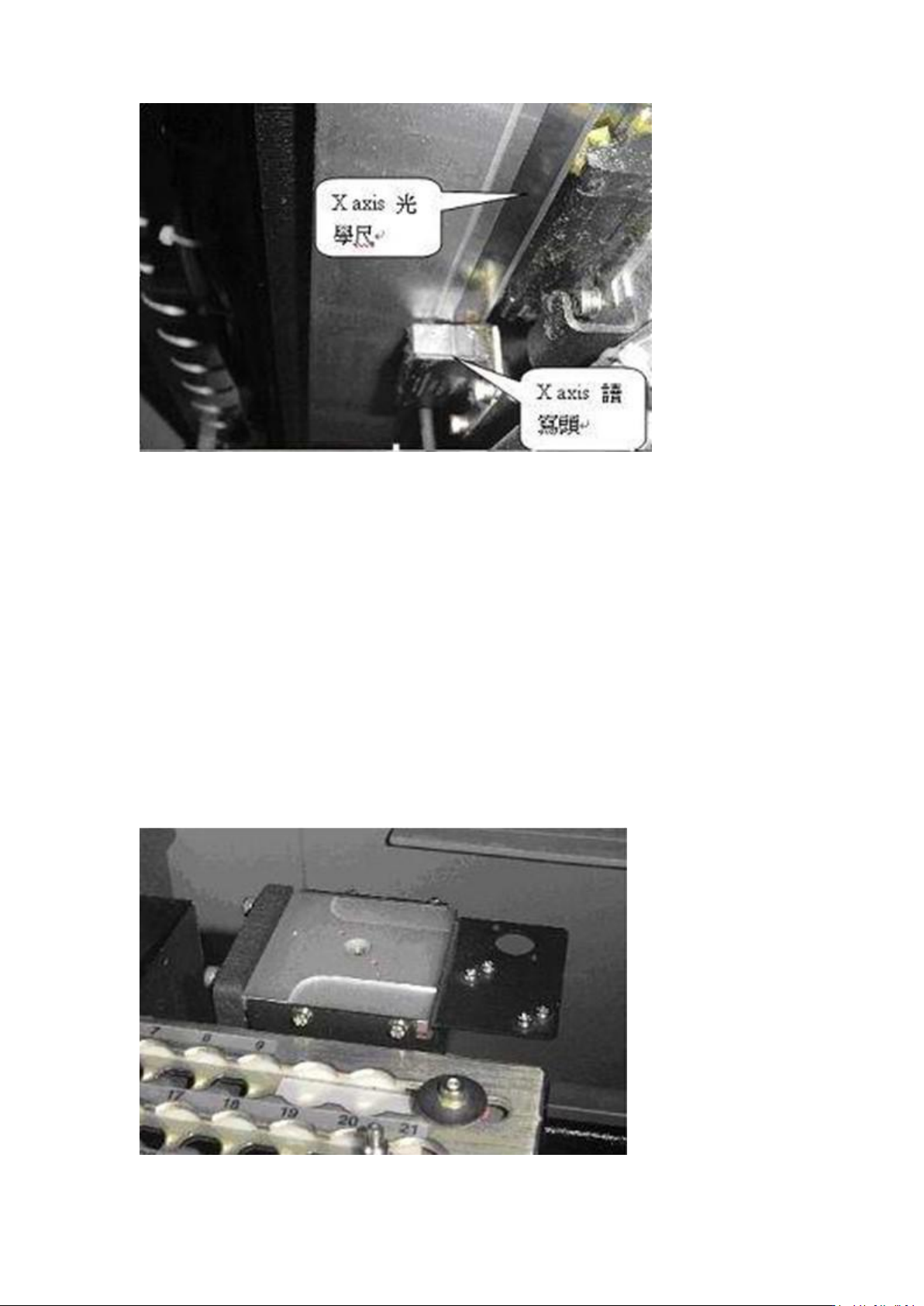

: 3.X
轴和
Y
轴线性磁尺
(
光学尺
)
损坏
处理方法
: 3.
更换
X
轴和
Y
轴线性磁尺
(
光学尺
)
损坏
,
如下图所示
.
原因分析
: 4.X
轴和
Y
轴
INCODE
损坏
处理方法
: 4. X
轴和
Y
轴
INCODE
损坏
,
如上图所示
.
原因分析
: 5.X
轴和
Y
轴马达电源卡损坏
(
没有供给
x
轴和
Y
轴马达电压
)
处理方法
: 5.
更换
X
轴和
Y
轴马达电源卡
原因分析
: 6. X
轴和
Y
轴马达控制卡损坏
处理方法
: 6.
更换
X
轴和
Y
轴马达控制卡
.
三
.MARK CAMERA
无法读取机器的原点
.
原因分析
: 1.CAMERA
不亮
处理方法
: 1.
检查
CAMERA
的电源线
,
接口和给
MARK CAMERA
供电的电源卡
.
原因分析
: 2.
机器的校准块的原点赃污
.
处理方法
: 2.
清洁赃物
,
如图所示
.
原因分析
: 3.
与机器的原点偏差太大
.
处理方法
: 3.
重新校准
.
