原因分析 : 4.X 轴和 Y 轴 INCODE 损坏 处理方法 : 4. X 轴和 Y 轴 INCODE 损坏 , 如上图所示 . 原因分析 : 5.X 轴和 Y 轴马达电源卡 损坏 ( 没有供给 x 轴和 Y 轴马达电压 ) 处理方法 : 5. 更换 X 轴和 Y 轴马达电源卡 原因分析 : 6. X 轴和 Y 轴马达控制卡 损坏 处理方法 : 6. 更换 X 轴和 Y 轴马达控制卡 . 三 .MARK CAM ERA 无法读取机器…

100%1 / 5
原因分析
: 2.X
轴和
Y
轴马达皮带损坏
.
处理方法
: 2.
更换
X
轴和
Y
轴皮带马达
,
如上图所示
.
原因分析
: 3.X
轴和
Y
轴线性磁尺
(
光学尺
)
损坏
处理方法
: 3.
更换
X
轴和
Y
轴线性磁尺
(
光学尺
)
损坏
,
如下图所示
.
原因分析
: 4.X
轴和
Y
轴
INCODE
损坏
处理方法
: 4. X
轴和
Y
轴
INCODE
损坏
,
如上图所示
.
原因分析
: 5.X
轴和
Y
轴马达电源卡损坏
(
没有供给
x
轴和
Y
轴马达电压
)
处理方法
: 5.
更换
X
轴和
Y
轴马达电源卡
原因分析
: 6. X
轴和
Y
轴马达控制卡损坏
处理方法
: 6.
更换
X
轴和
Y
轴马达控制卡
.
三
.MARK CAMERA
无法读取机器的原点
.
原因分析
: 1.CAMERA
不亮
处理方法
: 1.
检查
CAMERA
的电源线
,
接口和给
MARK CAMERA
供电的电源卡
.
原因分析
: 2.
机器的校准块的原点赃污
.
处理方法
: 2.
清洁赃物
,
如图所示
.
原因分析
: 3.
与机器的原点偏差太大
.
处理方法
: 3.
重新校准
.
四
.
真空检测吸嘴时报错
.
原因分析
: 1.

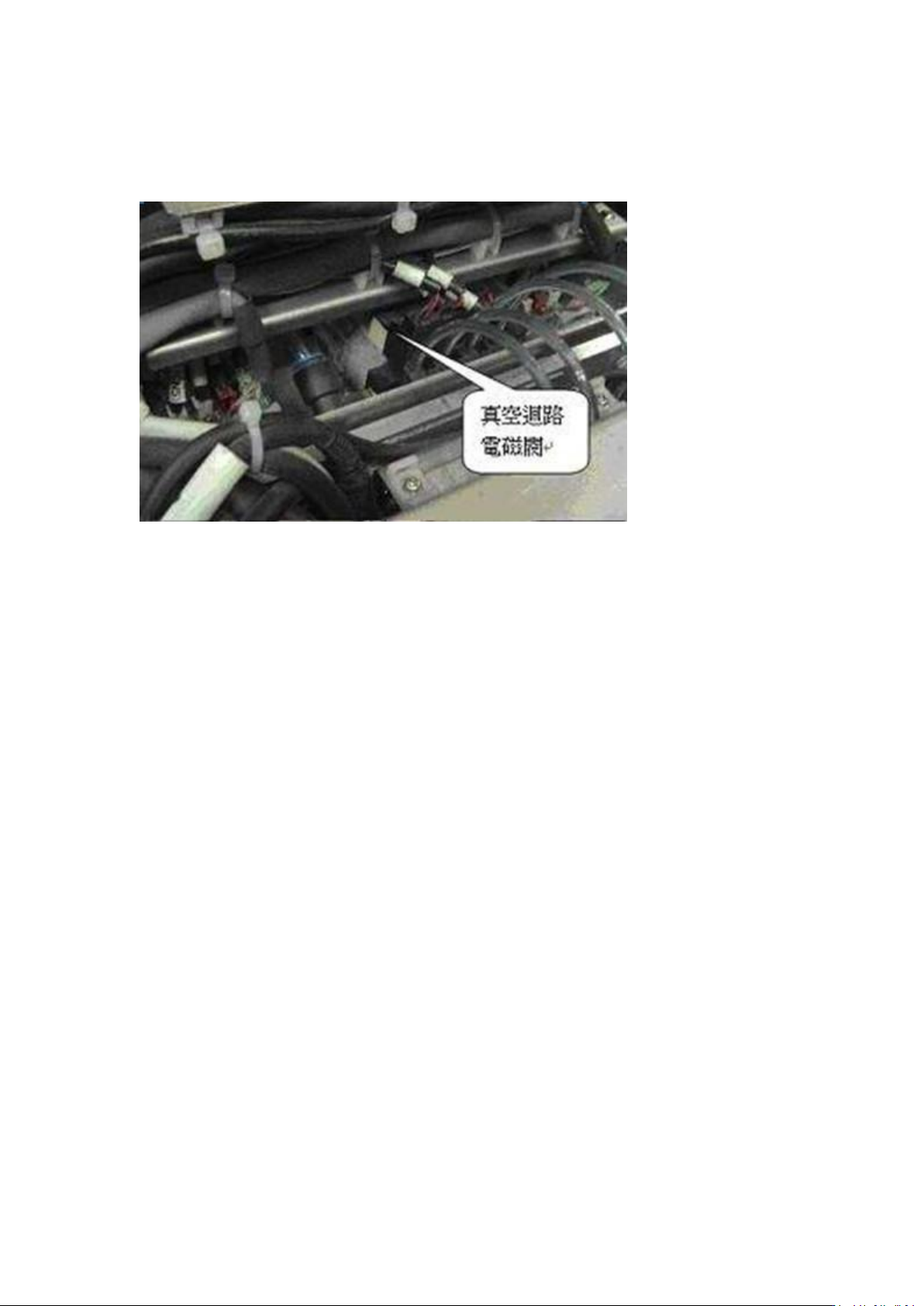

真空切换电磁阀损坏
.
处理方法
: 1
更换电磁阀
,
如图所示
.
原因分析
: 2.
吸嘴的滤芯赃污
处理方法
: 2.
清洁滤芯
,
不行就更换
.
原因分析
: 3.
真空气路有故障
.
处理方法
: 3.
检查真空气路
.
五
.“System file was lost”
故障原因分析
:
非正常操作或意外删除或移动系统文件
,
导致系统文件丢失
原因分析
: 1.
系统文件路径变动或损坏
.
处理方法
: 1.
重新把系统文件移至原来的路径中去或重新
COPY
其他同种机台同种系统的系
统文件重新放置于原来的路径中
,
关 机重启
.
2.
上述还是不能解决问题
,
就请重新
GHOST
硬盘
,
步骤如下
(1)
准备一张
98
启动软盘
,
一张存有
GHOST
文件的软盘
,
双接口的数据线
,
硬盘跳
线接口一个
,
在同机种同系统的机 台上进行硬盘对拷
.
(2)
关机
,
拆下硬盘
,
用跳线设置该硬盘为从盘
;
拿至同机种同系统的机台处
,
同样
把备份系统的机台关机
,
拆下数 据线
,
换上双接口的数据线
,
把系统损坏的硬盘一起插上
.
(3)
开机
,
进入
SET UP
模式下
,
设置机器从
A
盘启动
,
关机
.
(4)
在软驱中插入先前准备好的
98
启动盘
,
开机
,
直至机台读入
A
盘
,
显示
>A:\
(5)
取出
98
启动盘
,
插入
GHOST
软盘
,
手工键入
GHOST ,
按回车键
,
直到画面显示
GHOST
程序接口
.
(6)
同时按下
CTRL
和
ESC
键
,
在左下角弹出菜单中
,
选者
DISK\DISK TO DISK,
按下回
车键
,
在出现的对话框中
,
选者 冲主盘到从盘对拷
,
按下
OK
键执行此项操作
.
(7)GHOST
完成后
,
退出此程序后
,
返回至
A:\,
取出软盘
,
关机
,.
(8)
拆下
GHOST
后的软盘
,
取下跳线
,
拿至原来的机台安装
,
重新启动
.
(9)
在机器 正 常 开 启 至 主 画 面 未归零之前
,
取消归 零 动 作
.
在菜单 栏 中 选 择
fire\control data management… \data manager,
在出现的对话栏中
,
选择
master data
中的每一
项
,
点选
restor
一下
,
恢复机台原有的
calibration
数据
.
然后再归零
.
