四 . 真空检测吸嘴 时报错 . 原因分析 : 1. 真空切换电磁 阀损坏 . 处理方法 : 1 更换电磁阀 , 如图所示 . 原因分析 : 2. 吸嘴的滤芯赃 污 处理方法 : 2. 清洁滤芯 , 不行就更换 . 原因分析 : 3. 真空气路有故 障 . 处理方法 : 3. 检查真空气路 . 五 .“Syste m file was lost ” 故障原因分析 : 非正常操作或 意外删除或移 动系统文 件 , 导致系统文件 丢失 原因…
原因分析
: 4.X
轴和
Y
轴
INCODE
损坏
处理方法
: 4. X
轴和
Y
轴
INCODE
损坏
,
如上图所示
.
原因分析
: 5.X
轴和
Y
轴马达电源卡损坏
(
没有供给
x
轴和
Y
轴马达电压
)
处理方法
: 5.
更换
X
轴和
Y
轴马达电源卡
原因分析
: 6. X
轴和
Y
轴马达控制卡损坏
处理方法
: 6.
更换
X
轴和
Y
轴马达控制卡
.
三
.MARK CAMERA
无法读取机器的原点
.
原因分析
: 1.CAMERA
不亮
处理方法
: 1.
检查
CAMERA
的电源线
,
接口和给
MARK CAMERA
供电的电源卡
.
原因分析
: 2.
机器的校准块的原点赃污
.
处理方法
: 2.
清洁赃物
,
如图所示
.
原因分析
: 3.
与机器的原点偏差太大
.
处理方法
: 3.
重新校准
.
四
.
真空检测吸嘴时报错
.
原因分析
: 1.
真空切换电磁阀损坏
.
处理方法
: 1
更换电磁阀
,
如图所示
.
原因分析
: 2.
吸嘴的滤芯赃污
处理方法
: 2.
清洁滤芯
,
不行就更换
.
原因分析
: 3.
真空气路有故障
.
处理方法
: 3.
检查真空气路
.
五
.“System file was lost”
故障原因分析
:
非正常操作或意外删除或移动系统文件
,
导致系统文件丢失
原因分析
: 1.
系统文件路径变动或损坏
.
处理方法
: 1.
重新把系统文件移至原来的路径中去或重新
COPY
其他同种机台同种系统的系
统文件重新放置于原来的路径中
,
关 机重启
.
2.
上述还是不能解决问题
,
就请重新
GHOST
硬盘
,
步骤如下
(1)
准备一张
98
启动软盘
,
一张存有
GHOST
文件的软盘
,
双接口的数据线
,
硬盘跳
线接口一个
,
在同机种同系统的机 台上进行硬盘对拷
.
(2)
关机
,
拆下硬盘
,
用跳线设置该硬盘为从盘
;
拿至同机种同系统的机台处
,
同样
把备份系统的机台关机
,
拆下数 据线
,
换上双接口的数据线
,
把系统损坏的硬盘一起插上
.
(3)
开机
,
进入
SET UP
模式下
,
设置机器从
A
盘启动
,
关机
.
(4)
在软驱中插入先前准备好的
98
启动盘
,
开机
,
直至机台读入
A
盘
,
显示
>A:\
(5)
取出
98
启动盘
,
插入
GHOST
软盘
,
手工键入
GHOST ,
按回车键
,
直到画面显示
GHOST
程序接口
.
(6)
同时按下
CTRL
和
ESC
键
,
在左下角弹出菜单中
,
选者
DISK\DISK TO DISK,
按下回
车键
,
在出现的对话框中
,
选者 冲主盘到从盘对拷
,
按下
OK
键执行此项操作
.
(7)GHOST
完成后
,
退出此程序后
,
返回至
A:\,
取出软盘
,
关机
,.
(8)
拆下
GHOST
后的软盘
,
取下跳线
,
拿至原来的机台安装
,
重新启动
.
(9)
在机器 正 常 开 启 至 主 画 面 未归零之前
,
取消归 零 动 作
.
在菜单 栏 中 选 择
fire\control data management… \data manager,
在出现的对话栏中
,
选择
master data
中的每一
项
,
点选
restor
一下
,
恢复机台原有的
calibration
数据
.
然后再归零
.
原因分析
: 2.
硬盘损坏
.
处理方法
: 2.
更换新的硬盘
,
按上述介绍
,
重新
GHOST
硬盘
,
恢复系统
.
六
.“Laser sensor is dirty”
故障原因分析
: laser sensor
赃污
.
原因分析
: 1. laser sensor
赃污
.
处理方法
: 1.
清洁
laser sensor.
方法
:
用无尘布小心擦拭
LASER SENSOR
的两面镜面
,
2.

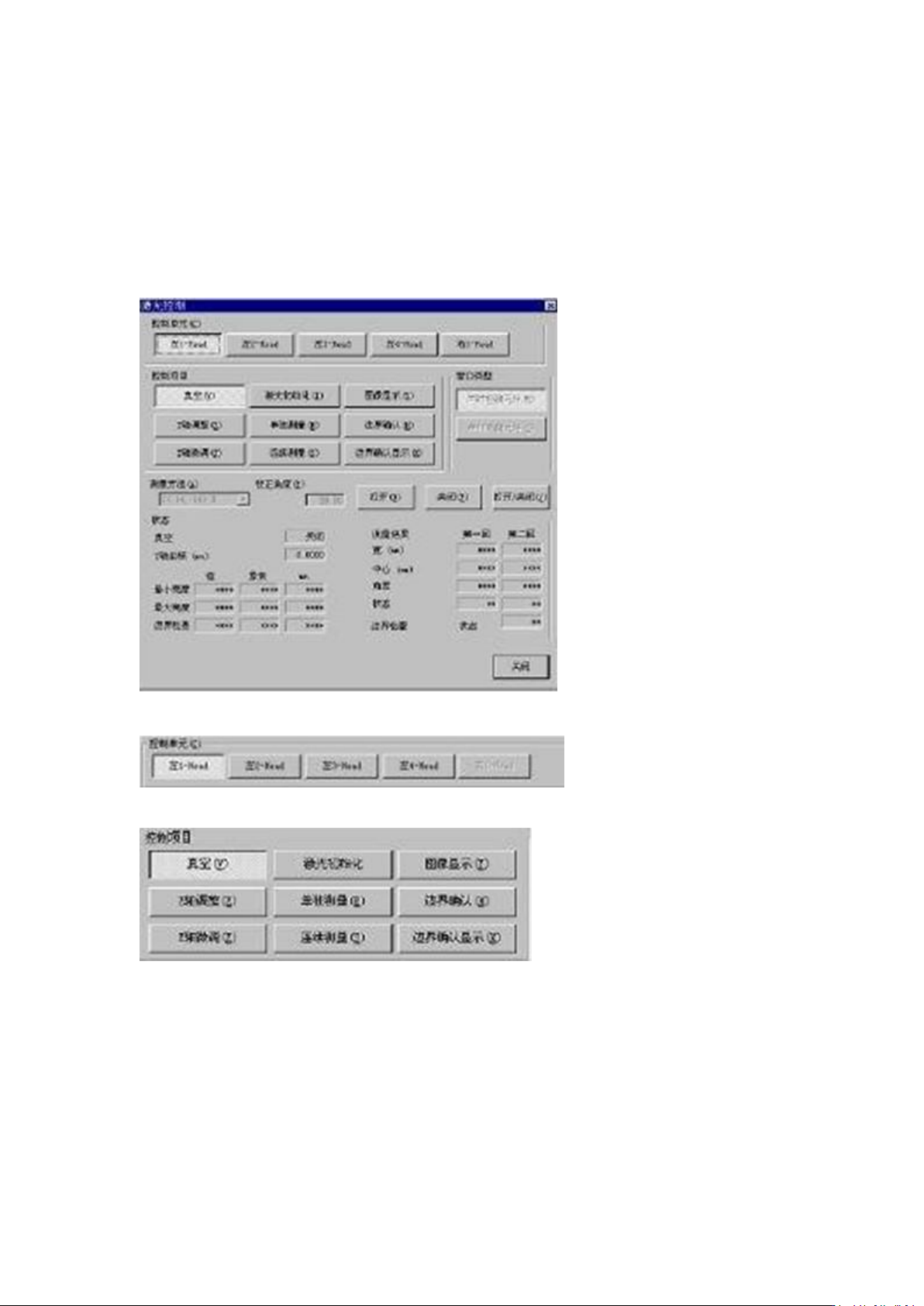

在菜单栏中
,
选择 控制
--head
控制
—
激光控制
,
出现以下图示
再选择要检查的铁片头
,
下图
先选择初始化激光
,
如图
再选择图像显示
,
检查
LASER
曲线是否在
65~200
之间
,
且起伏不大
,
否则得重新擦拭
LASER
的
镜面
.
原因分析
: 2. laser
损坏
.
处理方法
: 2.
更换
LASER .
原因分析
: 3. laser
控制卡损坏
.
处理方法
: 3.
更换
LASER
控制卡损坏
.
以上为
JUKI
贴片机生产过程中的常见故障，如有比较大的故障工程师无法处理可咨询深圳
智驰科技。
