操作手册 2-19 ●元件的供给方法 1）在圆型供料器的圆型部（供料盘）滑槽安装部位，安装滑槽。 2）将要用圆型供料器供给的连接器元件装入滑槽部位。 注意 为了防止受伤及损坏装置，向圆型部（供料盘 ）供给元件时，请确认圆型供 料器、主机已完全静止，之后再进行操作。 圆型部 （供料盘） 滑槽安装部位 将滑槽框架部分安装到圆型 部（供料盘） 。 将滑槽安装到圆型部 （供料盘） 以后的 状态
操作手册
2-18

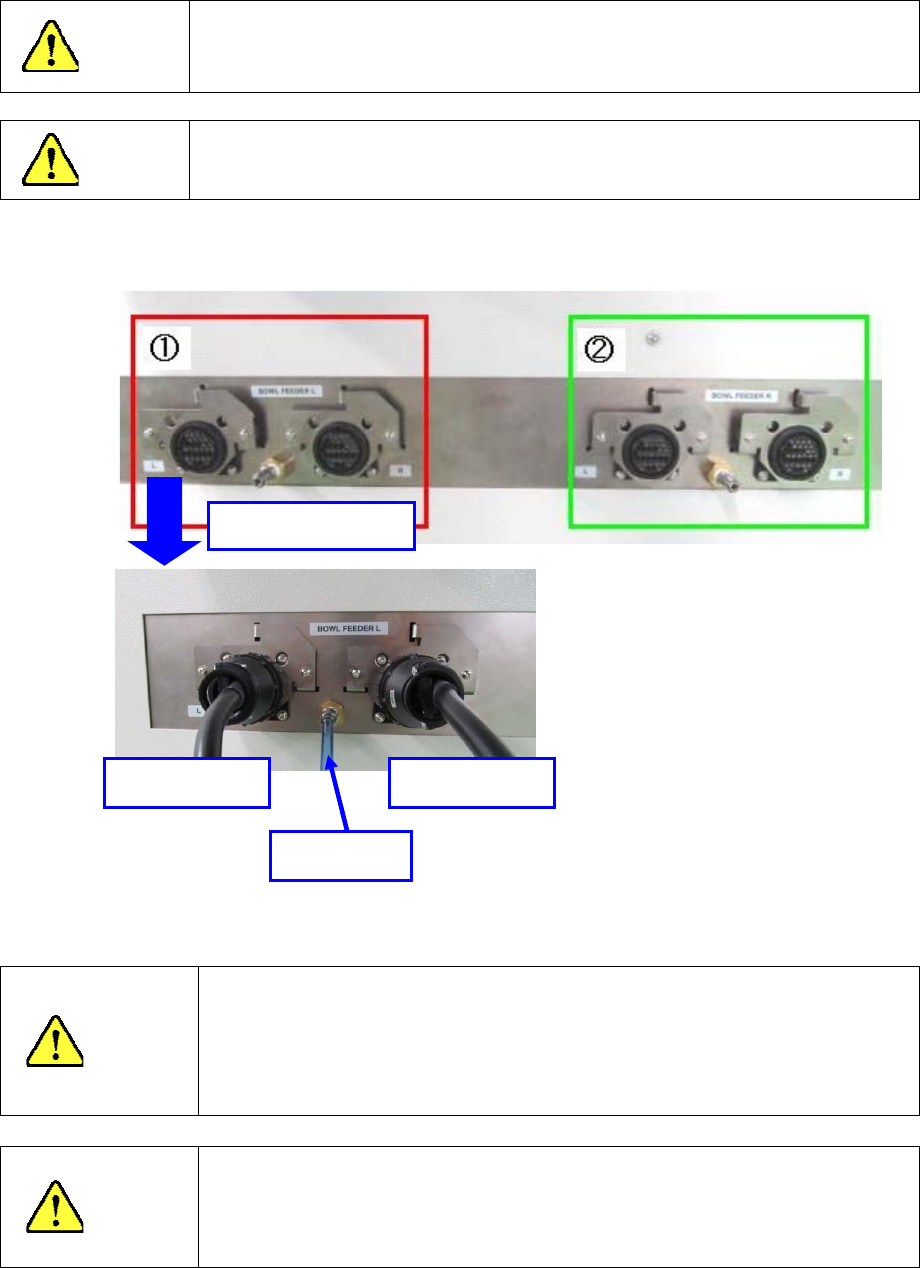

8）将连接插头、气管插入主机。
将连接插头、气管插入台架下面的主机端接口连接部位。
注意
如果误插了接口，可能会导致圆型供料器动作与原本设想不同。插入圆型供
料器的连接插口时，务请特别注意。
注意
在主机电源接通的状态下，请勿插拔圆型供料器的连接插头。
安装在左侧的圆型供料器，要在 BOWL_FEEDER（圆型供料器）左侧插入连接线、气管。
安装在右侧的圆型供料器，要在 BOWL_FEEDER（圆型供料器）右侧插入连接线、气管。
●从供料器台架上拆卸
1）拆卸，请按相反步骤进行操作。
注意
从台架上拆卸时，如果使用了两台圆型供料器，务必要从左侧开始拆卸。
如果顺序错误，圆型供料器就不能从主机上拆下。
强行拆卸，可能导致圆型供料器损坏，请务必按步骤操作。
注意
拆卸圆型供料器时，请慢慢操作。
拆卸用力过猛，可能导致装置掉落，务请特别注意。
拆卸装置中解除铰链螺丝部位、紧固手把部位固定时，务必用手扶住装置，
否则装置可能会掉落。
圆型供料器：左
气管
圆型供料器：右
BOWL_FEEDER L
操作手册
2-19

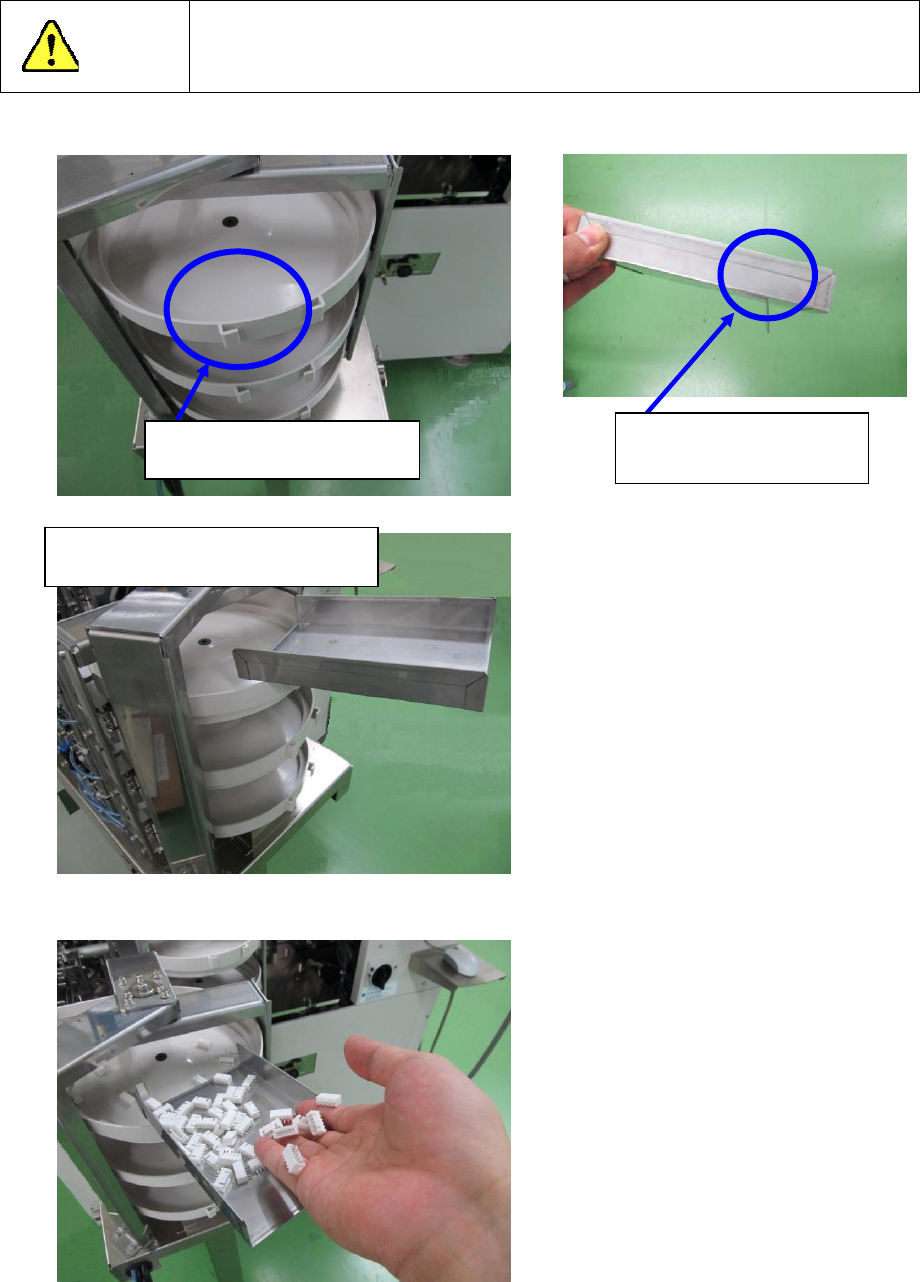

●元件的供给方法
1）在圆型供料器的圆型部（供料盘）滑槽安装部位，安装滑槽。
2）将要用圆型供料器供给的连接器元件装入滑槽部位。
注意
为了防止受伤及损坏装置，向圆型部（供料盘）供给元件时，请确认圆型供
料器、主机已完全静止，之后再进行操作。
圆型部（供料盘）滑槽安装部位
将滑槽框架部分安装到圆型
部（供料盘）。
将滑槽安装到圆型部（供料盘）以后的
状态
操作手册
2-20

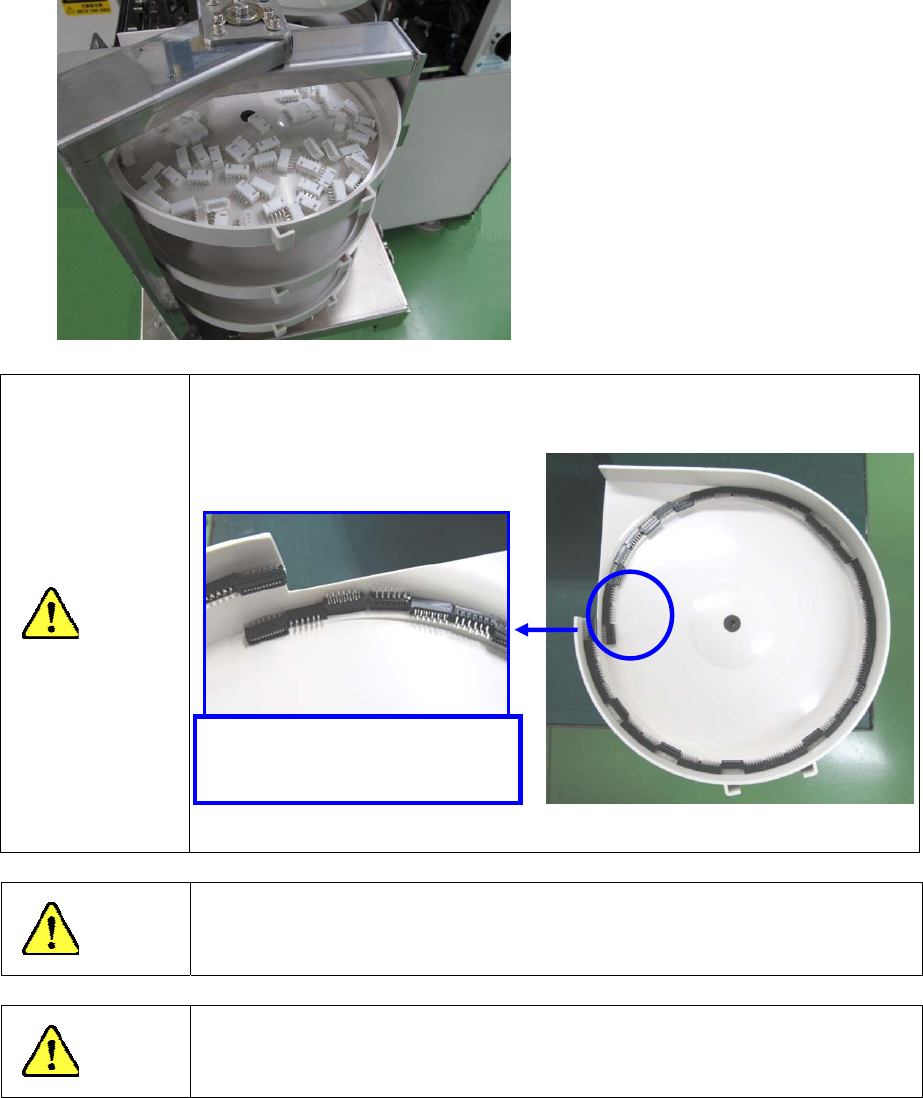

3）向圆型部（供料盘）装完元件后，拆下滑槽。
注意
为使圆型供料器稳定地供给元件，请在只有圆型供料器的圆型（供料盘）内倾
斜部分有剩余元件时，再向圆型（供料盘）内供给元件。
注意
能一次向圆型（供料盘）内供给的元件数，尺寸：15mm（L）×4mm（W）×8mm
（H）的为 200 个。如果装入过多元件，可能无法稳定地供给元件。
注意
滑槽的安装、拆卸，请在装置停止的状态下进行。如果在圆型供料器运转时
安装滑槽，可能导致圆型供料器的运转不稳定、无法稳定供给元件。
在出现图上的状态后，再向圆型
部（供料盘）内供给元件。
