2 Übersicht: Die Bedienoberfläche Erste Schritte mit ASM OIS Ausgabe 05/2018 DE Softwareversion 15.1 (R18-1) 24 Die Abwurfrate liegt über der festgelegten W arngrenze. Für mindestens eine Fehlerklasse wurde der Grenzwert…
Erste Schritte mit ASM OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 15.1 (R18-1) Ausgabe 05/2018 DE
23

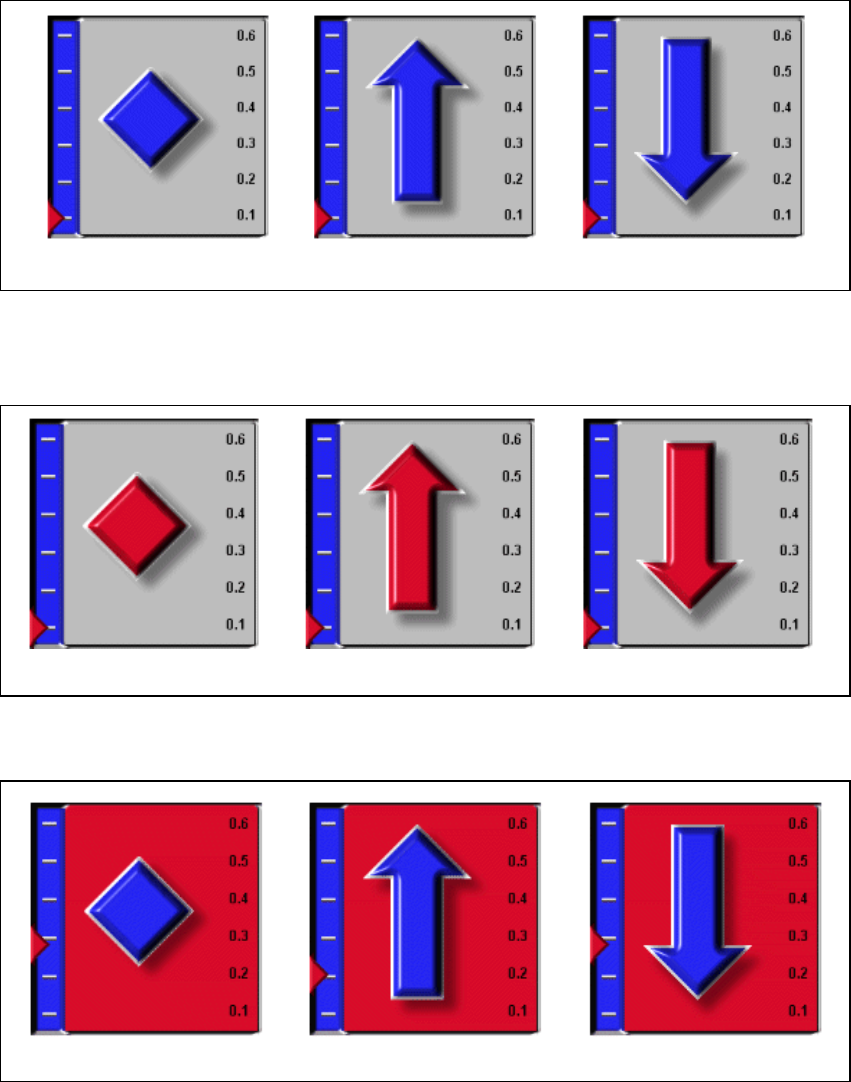

Folgende Darstellungen sind möglich:
Die Abwurfrate liegt unter der festgelegten Warngrenze, es gibt keine Hinweise auf Störungen:2
2
Die Abwurfrate liegt unter der festgelegten Warngrenze. Die maximale Fehlerzahl für eine
Komponente wurde überschritten: 2
2
Die Abwurfrate liegt über der festgelegten Warngrenze: 2
2
bleibt konstant steigt sinkt
bleibt konstant steigt sinkt
bleibt konstant steigt sinkt
2 Übersicht: Die Bedienoberfläche Erste Schritte mit ASM OIS
Ausgabe 05/2018 DE Softwareversion 15.1 (R18-1)
24

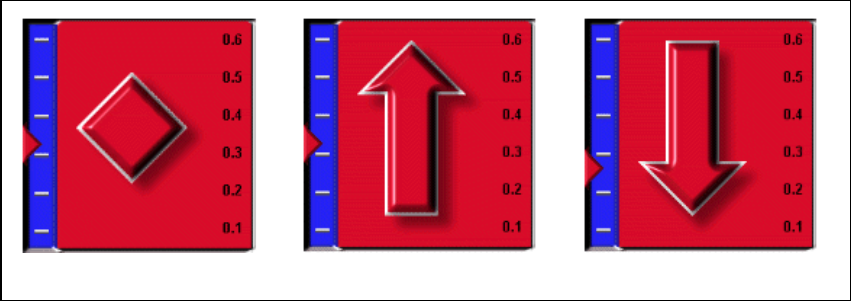

Die Abwurfrate liegt über der festgelegten Warngrenze. Für mindestens eine Fehlerklasse
wurde der Grenzwert überschritten: 2
2
Wird eine der Ikonen rot dargestellt, ist dies ein Hinweis darauf, dass die entsprechende Fehler-
klasse vermehrt auftritt, d.h. dass die für die Abwurfrate oder eine Komponente festgelegte Warn-
grenze überschritten wurde. 2
bleibt konstant steigt sinkt
Erste Schritte mit ASM OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 15.1 (R18-1) Ausgabe 05/2018 DE
25
2.5.1 Ansicht "Hitlisten"
Klicken Sie in der Grundansicht auf die Schaltfläche Abwurfrate.
Der nachfolgende Dialog erscheint: 2
2

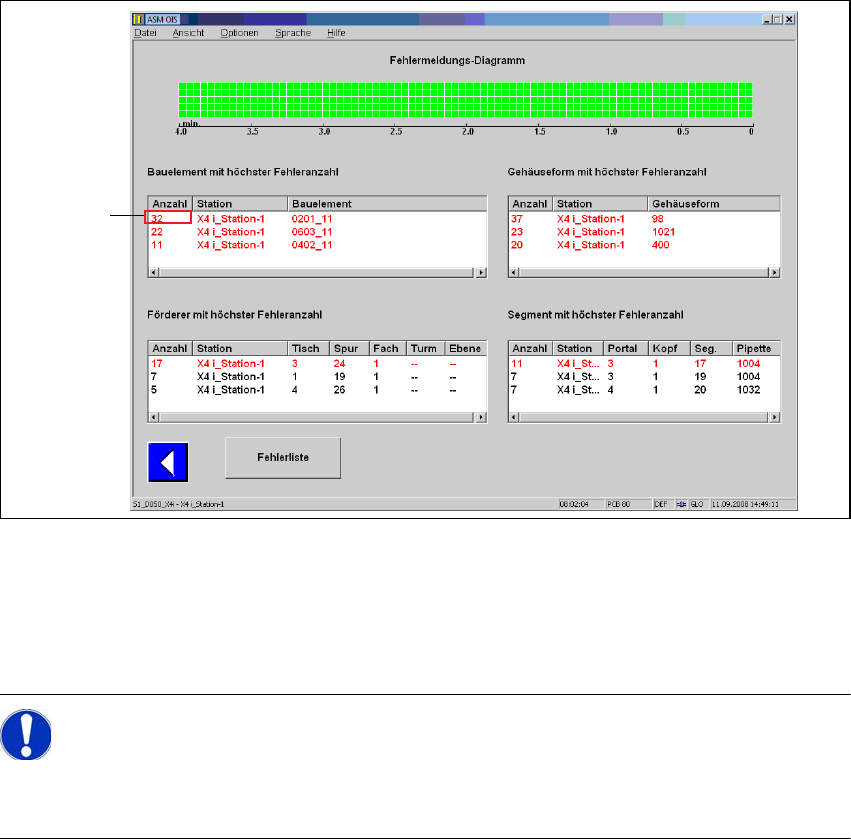

Abb. 2 - 12 Dialog "Hitlisten"
Im Fehlermeldungs-Diagramm wird das Fehleraufkommen abhängig von der Zeit dargestellt. So
sind beispielsweise 32 Fehlermeldungen für das Bauelement 0201_11 an der Station
X4 i_Station-1 eingegangen. 2
HINWEIS
Die Anzahl der Fehlermeldungen entspricht nicht immer der Anzahl der Abwürfe. So kann ein
Abwurf mindestens eine aber auch mehrere Fehlermeldungen erzeugen. 2
Einfach-
klick
