3 Praxisbeispiele Erste Schritte mit ASM OIS

Ausgabe 05/2018 DE Softwareversion 15.1 (R18-1)

3.2 Beispiel 2: Exportieren von Daten

3.2.1 Schritt 1: So speichern Sie die Daten im Excelformat

Beschreibung

Um die Daten auch von anderen Auswerteprogrammen nutzen zu können, müssen sie aufbereitet

werden. Die in Tabellenform vorliegenden Daten können auch in Dateien gespeichert werden. Um

die Daten auch in komfortablen Tabellenverwaltungssystemen auswerten und Statistiken erstel-

len zu können, müssen sie für den Export aufbereitet werden. 3

Aktion

 Klicken Sie im Menü Datei auf den Eintrag Export

Der nachfolgende Dialog erscheint:

Abb. 3 - 2 Dialog "Export"

 Wählen Sie im Feld Exporttyp das Format Excel aus.

 Wählen Sie im Feld Exporte die Dateien aus, die Sie exportieren möchten.

 Klicken Sie im Feld Dateiauswahl auf die Schaltfläche ... und wählen Sie den entsprechenden

Ordner aus.

 Bestätigen Sie die Verzeichnisauswahl mit OK.

 Starten Sie den Datenexport durch Klicken auf die Schaltfläche OK.

Erste Schritte mit ASM OIS 3 Praxisbeispiele

Softwareversion 15.1 (R18-1) Ausgabe 05/2018 DE

3.2.2 Schritt 2: So speichern Sie die Daten im Textformat

Aktion

 Klicken Sie im Menü Datei auf den Eintrag Export

Der nachfolgende Dialog erscheint:

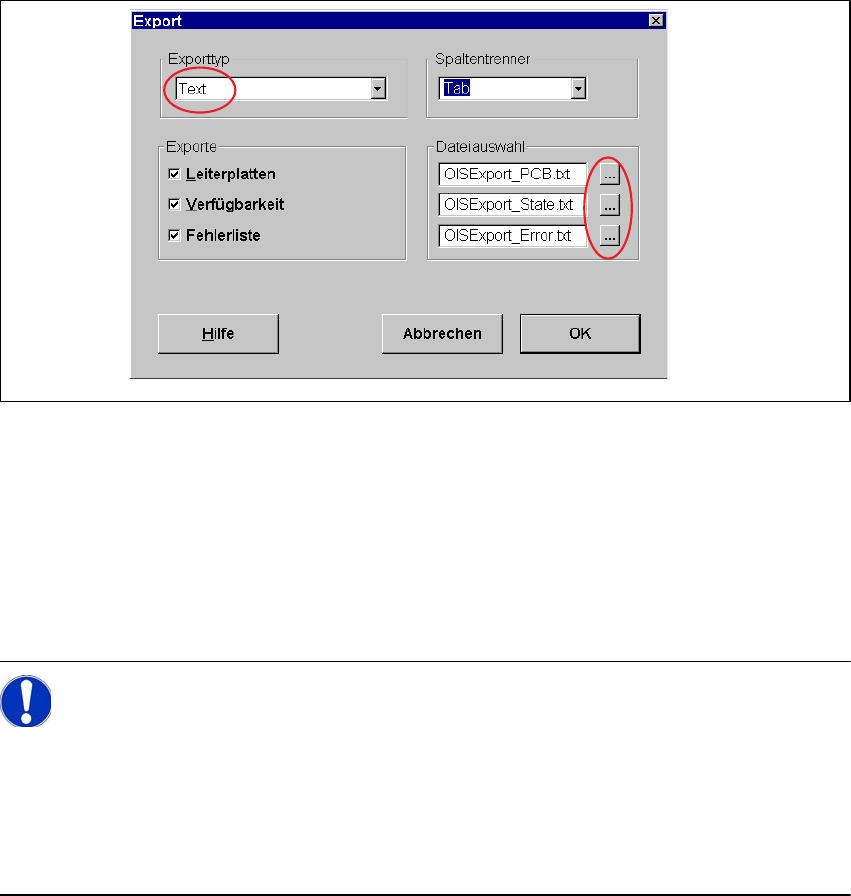

Abb. 3 - 3 Dialog "Export"

 Wählen Sie im Feld Exporttyp das Format Text aus.

 Wählen Sie im Feld Exporte die Dateien aus, die Sie exportieren möchten.

 Klicken Sie im Feld Dateiauswahl jeweils auf die Schaltflächen ... und wählen Sie die ent-

sprechenden Ordner aus.

 Bestätigen Sie die Verzeichnisauswahl mit OK.

 Starten Sie den Datenexport durch Klicken auf die Schaltfläche OK.

HINWEIS

Die ausgewählten Daten werden im aktuellen Verzeichnis unter den angegebenen Dateinamen

als Textdateien gespeichert:

Leiterplatten OISExport_PCB.txt

Verfügbarkeit OISExport_State.txt

Fehlerliste OISExport_Error.txt 3

3 Praxisbeispiele Erste Schritte mit ASM OIS

Ausgabe 05/2018 DE Softwareversion 15.1 (R18-1)

3.3 Beispiel 3: Erfassen des Betriebszustandes über OIS - Terminal

Mit Hilfe dieser Funktion (Option) können Sie Eintragungen vornehmen, wenn sich der Betriebs-

zustand der Maschine ändert und dies automatisch nicht erfasst wird. 3

Aktion

 Klicken Sie im Menü Datei auf den Eintrag Terminal

Der nachfolgende Dialog erscheint:

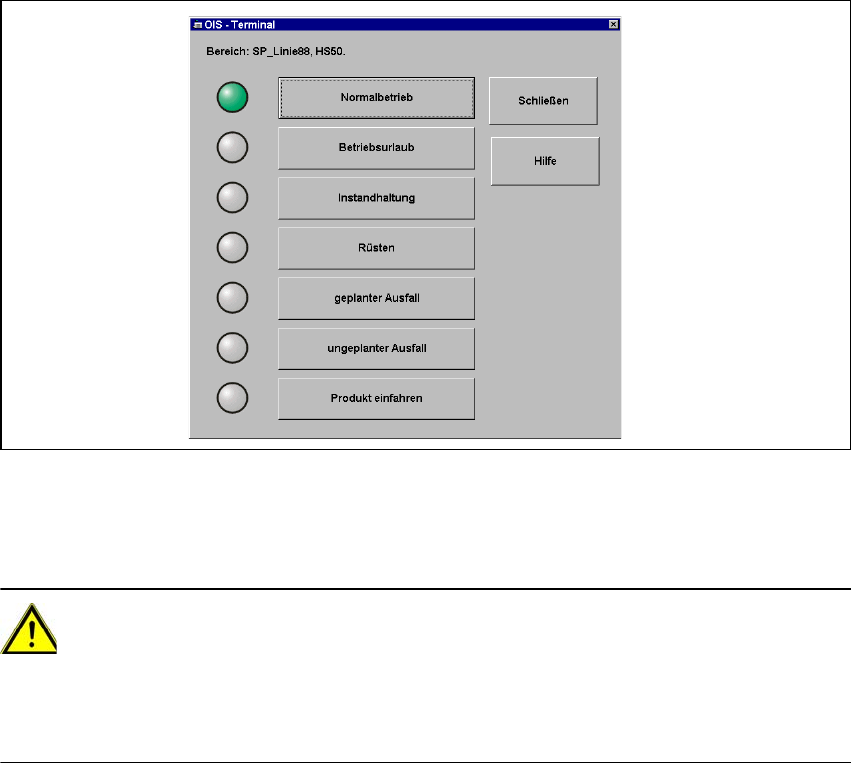

Abb. 3 - 4 Dialog "OIS - Terminal"

 Wählen Sie die Schaltfläche, die den gewünschten Zustand beschreibt.

Das zugehörige Symbol wird rot markiert.

VORSICHT

Wenn ein Zustand ausgewählt wird, werden zwar weiterhin alle Maschinendaten an die Daten-

bank geschickt, unter Umständen jedoch bei der Auswertung nicht berücksichtigt.

Grund: Der Zustand des OIS - Terminal hat bei der Auswertung eine höhere Priorität. 3

 Wählen Sie die Schaltfläche Normalbetrieb.

Die Daten der Maschine werden wieder ausgewertet.

 Klicken Sie auf die Schaltfläche Schließen.

Das OIS-Terminal wird beendet.
