2 Übersicht: Die Bedienoberfläche Erste Schritte mit ASM OIS
Ausgabe 05/2018 DE Softwareversion 15.1 (R18-1)
26
Darstellung
Jede Fehlermeldung erzeugt ein rotes Kästchen rechts unten. Ist das unterste Kästchen bereits
rot, wird es in die nächste freie Zeile darüber eingetragen. Mehr als 5 Fehlermeldungen werden
nicht mehr angezeigt. In Zeitabständen von einigen Sekunden werden alle Kästchen um eine
Kästchenbreite nach links verschoben. Die neuen Fehlermeldungen werden dann wieder in die
Spalte am rechten Rand eingetragen. In der Anzeige wird die Zeit angezeigt, während der
mehrere Leiterplatten gefertigt werden. 2
Treten dabei regelmäßig Pipetten- oder Fördererfehlermeldungen auf, ergibt sich ein sich wieder-
holendes Muster. Nach Austausch der betroffenen Pipette bzw. des Förderers darf dieses Mus-
ter nicht mehr zu erkennen sein. 2
Beschreibung der Felder
Bauelement mit höchster Fehleranzahl
Zeigt die drei Bauelemente, für die die meisten Fehlermeldungen
eingegangen sind. 2
Gehäuseform mit höchster Fehleranzahl
Zeigt die drei Gehäuseformen, für die die meisten Fehler-
meldungen eingegangen sind. 2
Förderer mit höchster Fehleranzahl
Zeigt die drei Förderer, für welche die meisten Fehlermeldungen
eingegangen sind. 2
Segment mit höchster Fehleranzahl
Zeigt die drei Segmente, für welche die meisten Fehler-
meldungen eingegangen sind. 2
Erste Schritte mit ASM OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 15.1 (R18-1) Ausgabe 05/2018 DE
27
2.5.1.1 Fehlerlisten
Klicken Sie im Dialog "Hitlisten" auf die Schaltfläche Fehlerliste.
Der nachfolgende Dialog erscheint: 2
2

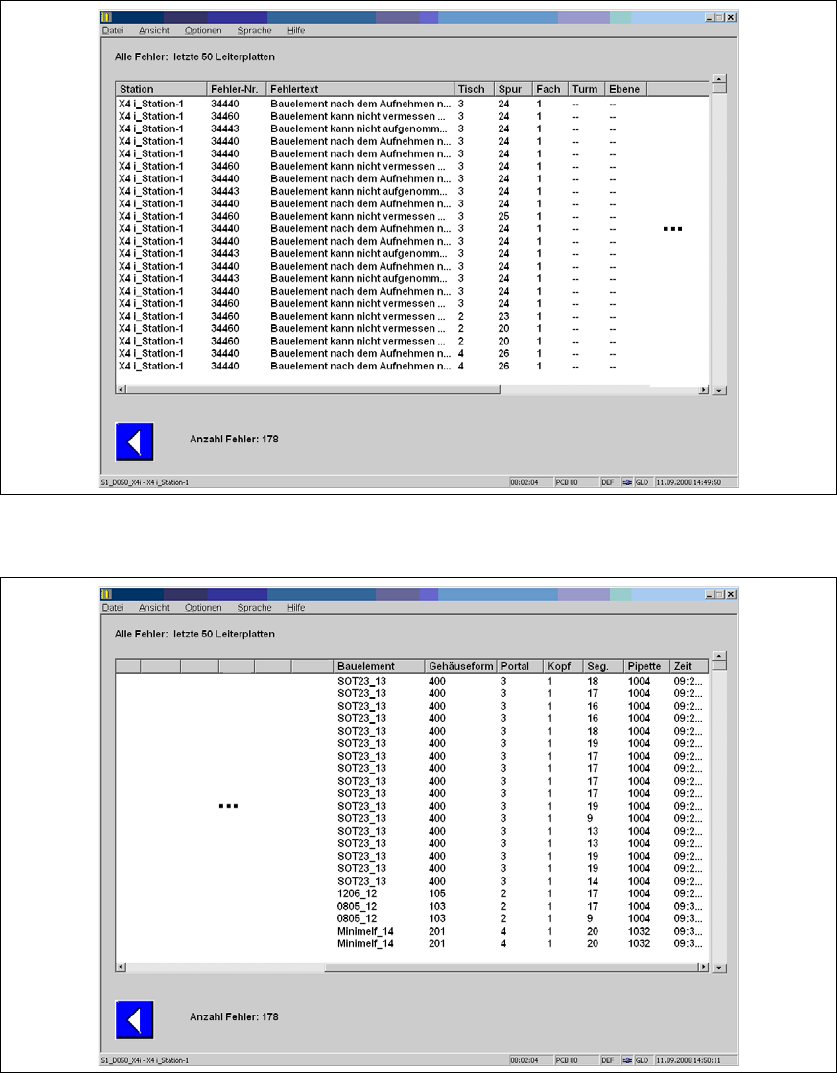

Abb. 2 - 13 Fehlerlisten- Detailansicht, Teil 1
2
Abb. 2 - 14 Fehlerlisten- Detailansicht, Teil 2
2 Übersicht: Die Bedienoberfläche Erste Schritte mit ASM OIS
Ausgabe 05/2018 DE Softwareversion 15.1 (R18-1)
28
Hier erhalten Sie eine Übersicht über die aufgetretenen Fehler, die von ASM OIS ausgewertet
wurden. 2
TIPP
Sie können die Fehlerliste filtern, indem Sie in der Ansicht "Hitlisten" (siehe Abb. 2 - 12) auf einen
entsprechenden Fehler klicken.
Wenn der separate Beobachtungszeitraum für die Abwurfrate aus dem Fenster der Fehlerliste
heraus geändert wird, kann dies dazu führen, dass die Fehlerliste gelöscht oder nicht dem
Beobachtungszeitraum entsprechend angepasst wird.
Verlassen Sie in diesem Fall die Fehlerliste und rufen Sie sie erneut auf. 2
Beschreibung der Spalten
Fehler-Nr. Zusätzlich zum Fehlertext wird jeder Fehler durch eine eindeutige Nummer
identifiziert. Das ist dieselbe Nummer, die an der Station angezeigt wird.2
Fehlertext Beschreibung des Fehlers. 2
Tisch Nummer des Tisches bzw. Stellplatzes. 2
Spur Nummer der Spur, an der der Förderer gerüstet ist. 2
Fach Nummer des Faches. 2
Turm Nur für Matrix Tray Changer: Nummer des Turms, in dem sich das
Flächenmagazin befindet. 2
Ebene Nur für Waffle Pack Wechsler und Matrix Tray Changer:
Nummer der Ebene, in der sich das Flächenmagazin (tray) befindet. 2
Bauelement Beschreibung des Bauelementes. 2
Gehäuseform Beschreibung der Gehäuseform. 2
Portal Nummer des Portals. 2
Kopf Nummer des Kopfes. 2
Segment Nummer des Segmentes. 2
Pipette Bezeichnung der Pipette am angegebenen Segment. 2
