GAUGE, MASTER ゲー ジ マス タ AA87708 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 PM169 0 5 1 BOD Y 本体 2 PM168 9 5 2 PIN, LOC ATING ピン 位置決 め 3 N1079 6 2 NUT , HEX ナット 六角 M04(3…
2
2
3
4
6
7
8
9
14
14
10
13
15
13
5
1
GAUGE, MASTER
AA87708
18
PTS-JIGFIFEEDER-08.1
GAUGE, MASTER
ゲージ マスタ
AA87708
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
PM16905
1
BODY
本体
2
PM16895
2
PIN, LOCATING
ピン 位置決め
3
N10796
2
NUT, HEX
ナット 六角
M04(3
ｶｸﾛ
)
4
W1022A
2
WASHER, LOCK
ワッシャ スプリング
4M/M
5
AA93204
1
GUIDE
ガイド
6
H5276A
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X010
7
W1021A
1
WASHER, LOCK
ワッシャ スプリング
3M/M
8
H5263A
3
BOLT, HEX SOCKET
ボルト 六角穴
M03X018
9
W1021A
3
WASHER, LOCK
ワッシャ スプリング
3M/M
10
PM16845
1
LEVER
レバー
13
S32599
2
SPRING
スプリング
AWU6-35
14
PM16861
2
HOOK
フック
15
PM92091
1
PIN
ピン
19
PTS-JIGFIFEEDER-08.1
1
2
3
4
5

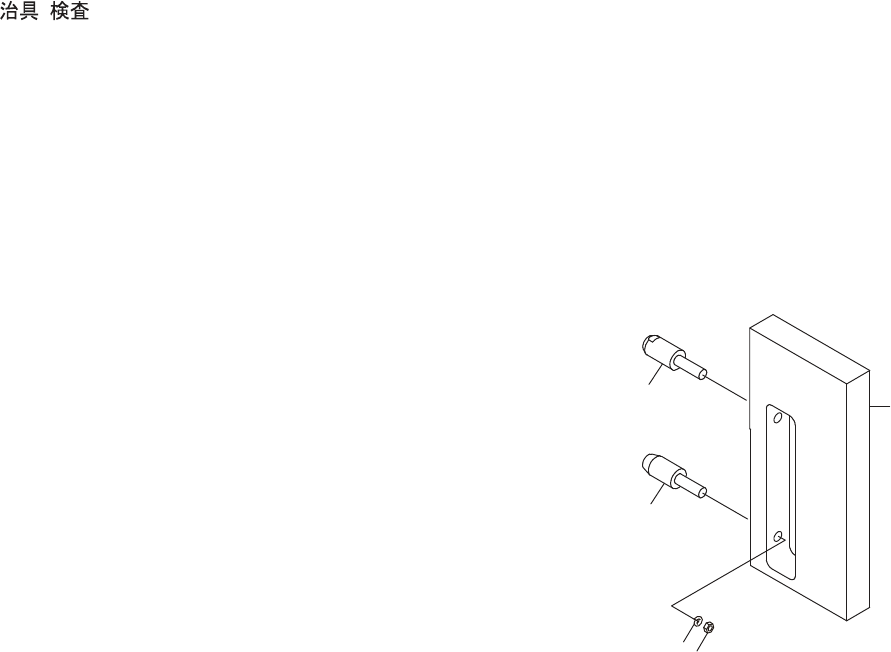

JIG, INSPECTION
AA87900
20
PTS-JIGFIFEEDER-08.1
