PTS-JIGFIFEEDER-08.1.pdf - 第22页
1 6 7 2 3 4 5 JIG, INSPECTION AA87802 22 PTS-JIGFIFEEDER-08.1
JIG, INSPECTION
治具 検査
AA87900
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
PM16940
1
BODY
本体
2
PM16950
1
PIN
ピン
3
PM16960
1
PIN
ピン
4
N1080A
2
NUT, HEX
ナット 六角
M04 P=0.7 1
ｼｭ
(
ｸﾛｿﾞﾒ
)
5
W1022A
2
WASHER, LOCK
ワッシャ スプリング
4M/M
21
PTS-JIGFIFEEDER-08.1
1
6
7
2
3
4
5

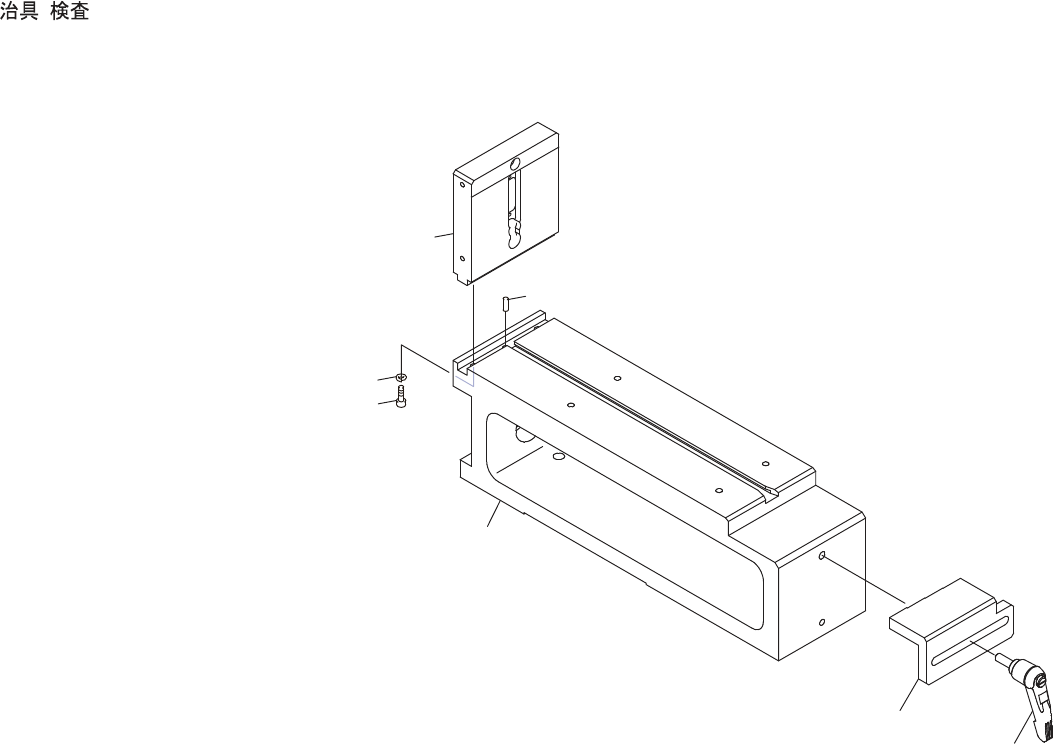

JIG, INSPECTION
AA87802
22
PTS-JIGFIFEEDER-08.1
JIG, INSPECTION
治具 検査
AA87802
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
PM16920
1
MOUNTING BASE, TAPE FEEDER
取付台 カートリッジ
2
PM16911
1
PLATE
プレート
3
H5293A
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X025
4
W1022A
2
WASHER, LOCK
ワッシャ スプリング
4M/M
5
H2093W
1
PIN, PARALLEL
ピン 平行
φ04X10 B
種
(h8)
6
PM64561
1
BLOCK, LOCATING
ブロック 位置決め
7
R4012P
1
LEVER
レバー
FKR5X15-BR
23
PTS-JIGFIFEEDER-08.1
