1. 安全指南 SET-NXT3-006S0 24 NXT III 安装手册 1.6 紧急停止按钮 发生紧急情况时， 请按下机器上红色的紧急停止按钮停止 机器的运转。 紧急停止按钮的位置 请参考下图。 01SYS-0638
SET-NXT3-006S0 1. 安全指南
NXT III 安装手册 23
1.5 其他注意事项
1.5.1 机器使用注意事项
1.5.2 关于废弃线性马达
线性马达定子使用了具有很强磁性的磁铁。废弃线性马达时，需要按照以下步骤进行脱磁处
理。如果委托回收公司处理，则请务必连同脱磁处理一起委托处理。
·拆除定子之前请先切断机器电源。
·拆除定子之前请先确保无磁性物体的堆放场所。
·请用厚度为 20mm 以上的纸或木头等非磁性材料包裹定子。
·请绝对不要分解已拆除的定子。
·用 330 ℃以上的高温将定子加热 1 小时以上 ( 脱磁处理 )，待其冷却后就直接作
为工业废弃物进行处理。
当传感器被拆除或处于无效状态时，请不要开动机器。
·由于联锁功能无法正常工作，所以会引起机器内部相互碰撞而损坏机器。
接触电路板时请配戴防静电带。
·有可能破坏电路板。
·请将防静电带接在 （EARTH BONDING POINT）接口上。
用手移动贴装工作头时，请不要用手按住定位相机单元。
·可能会引起相机位置偏移或者影响贴装精度。
拉出 / 插入模组时，请不要过度用力而撞到阻停块。请缓慢移动。
·有可能导致机器的安装位置偏移。
一次电压的额定电压为∶ AV200V ～ 230V±10% 50/60Hz。
·如果电压不符合要求，则会造成机器无法正常工作或损坏机器。
⊼ᛣ
1. 安全指南 SET-NXT3-006S0
24 NXT III 安装手册

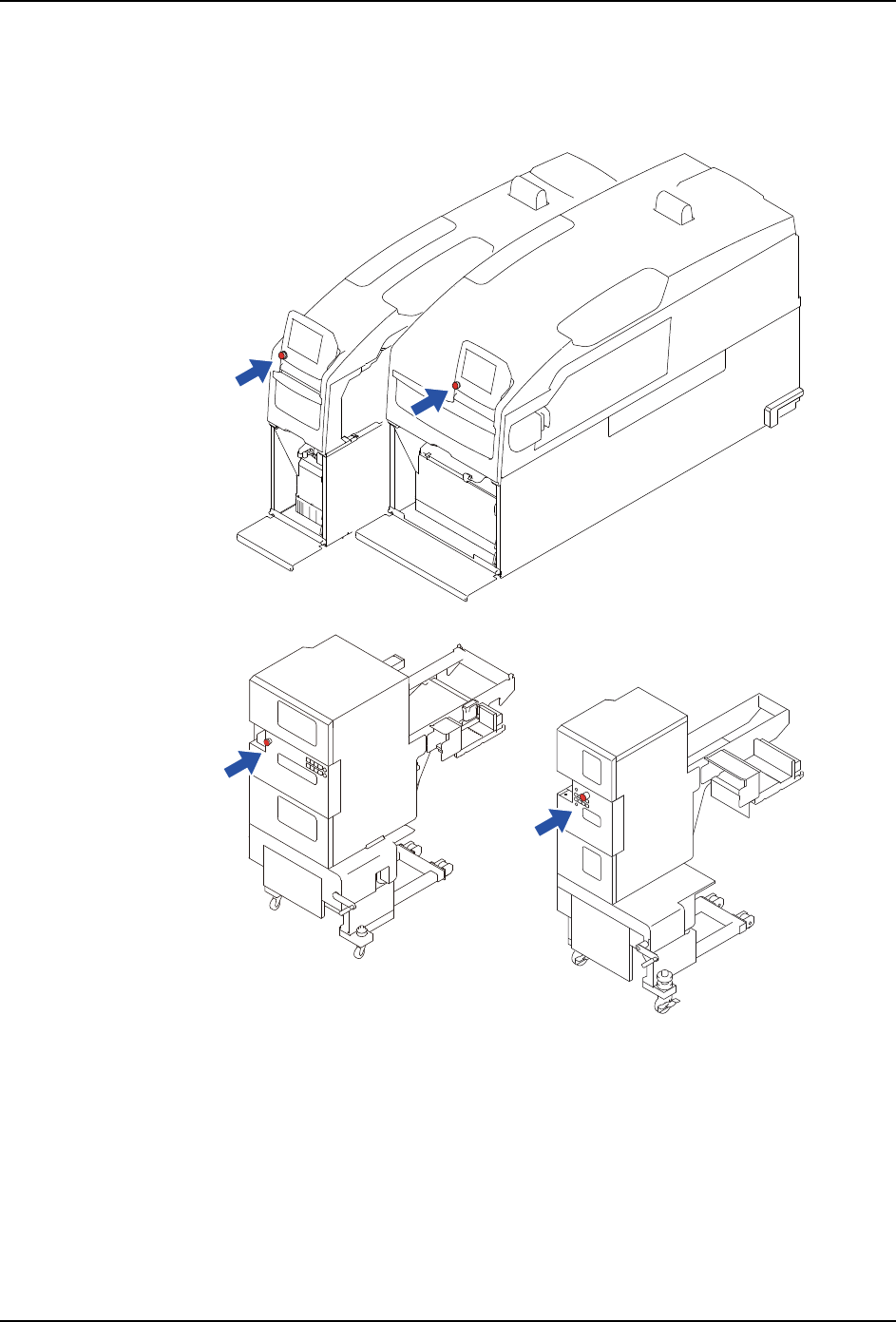

1.6 紧急停止按钮
发生紧急情况时，请按下机器上红色的紧急停止按钮停止机器的运转。紧急停止按钮的位置
请参考下图。
01SYS-0638
SET-NXT3-006S0 1. 安全指南
NXT III 安装手册 25
1.7 关于闭锁
在操作中或维修保养机器时，非操作人员不能打开机器的电源和气源，这称为 [ 闭锁 ]。
多个操作人员同时进行操作时，为了防止因为机器操作错误所引起的事故，每个操作人员都
须熟悉下面的闭锁步骤。

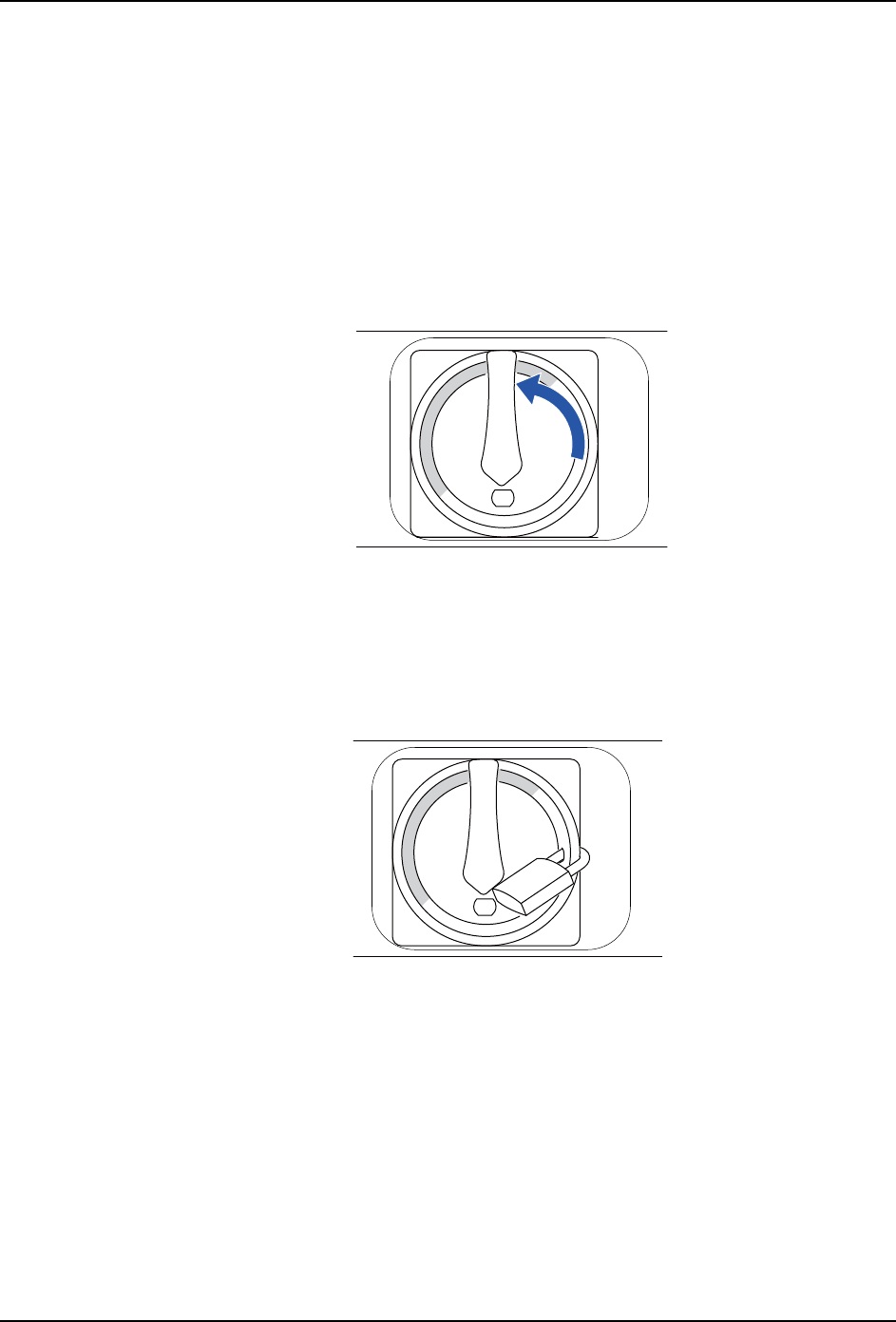

1.7.1 如何实施闭锁
准备市场上出售的荷包锁 （2 个）和标签，所有操作人员准备好记录自己名字的标签。
1. 切断机器的电源。
2. 将基座上的主开关旋转到 OFF 位置。
3. 给主开关上加上荷包锁。
锁紧的荷包锁上贴有写着开始操作的各个操作人员名字的标签。
备注 )根据所附的标签可以知道有关人员现在正在操作，不允许解除闭锁。
注意 )挂锁在锁定的状态下使用 MCU 时，为了防止挂锁从基座前面跳出来，请按照下图配置
挂锁，挂锁如果从前面跳出来，会碰到 MCU 造成机器受损。
01SYS-0630
01SYS-0632
