CDM1 塑壳断路器 CDM1-63 时间 / 电流特性曲线 配电用 断路器的过电流脱扣特性曲线图 电动机保护用 B1 塑壳断路器及剩余电流动作断路 器 567 B 二级配电
CDM1
塑壳断路器
中心式旋转手柄操作机构的外形及安装示意图
*
尺寸
“
20
”
处
：
CDM1-63
、
125
、
250
为
15
mm
CDM1-400
、
630
、
800
为
22 mm
中心式旋转手柄操作机构的外形及安装尺寸
型
号
A B H
CDM1-63
100 25 51
CDM1-125
103.5 30 52
CDM1-250
144 35 56
CDM1-400
215 44 88
CDM1-630
200 58 99
CDM1-800
242 70 88
脱扣曲线
功能特性
配电用
长延时
（
基准温度为
+30
℃）
额定电流
In A
In≤63 63
＜
In≤250 In
＞
250
约定不脱扣时间
电流整定
：
1.05In
起始
：
冷态
≥1h ≥2h ≥2h
约定脱扣时间
电流整定
：
1.30In
起始
：
热态
＜
1h
＜
2h
＜
2h
可返回时间
电流整定
：
3.00In
起始
：
冷态
5s 8s 12s
瞬时
（
整定值准确度
±
20%
）
额定电流
In A In
≤
400 400
＜
In
≤
630 630
＜
In
≤
1250
配电保护用电流整定值
10In 10In 7In
约定脱扣时间
s
＜
0.2
＜
0.2
＜
0.2
电动机保护用
长延时
（
基准温度为
+40
℃）
额定电流
In A
In≤100 100
＜
In≤400
约定不脱扣时间
电流整定
：
1.00In
起始
：
冷态
≥2h ≥2h
约定脱扣时间
电流整定
：
1.20In
起始
：
热态
＜
2h
＜
2h
电流整定
：
1.50In
起始
：
热态
≤2min ≤4min
可返回时间
电流整定
：
7.20In
起始
：
冷态
2s
＜
Tp≤10s 4s
＜
Tp≤10s
瞬时
（
整定值准确度
±
20%
）
额定电流
In A In
≤
400
保护电动机用电流整定值
12In
约定脱扣时间
s
＜
0.2
CDM1
塑壳断路器
566
CDM1
塑壳断路器

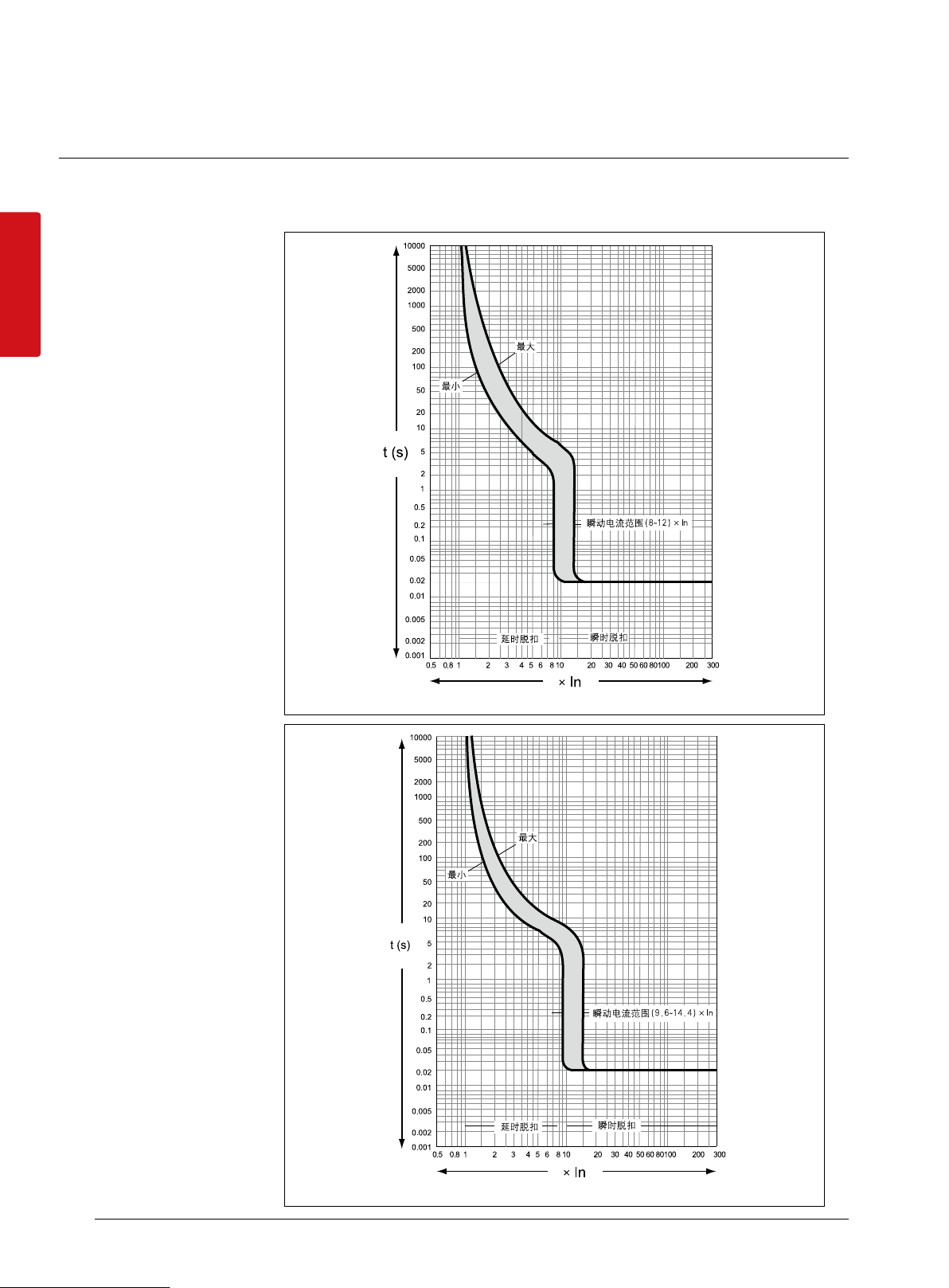

CDM1-63
时间
/
电流特性曲线
配电用
断路器的过电流脱扣特性曲线图
电动机保护用
B1
塑壳断路器及剩余电流动作断路器
567
B
二级配电
CDM1
塑壳断路器
CDM1-125
时间
/
电流特性曲线
配电用
电动机保护用
568
