CDM1 塑壳断路器 欠压脱扣器 当控制电压下降到线圈电压整定值以下时 ， 断路器脱扣 。 脱扣电压整定值范围为 0.35~0.7 倍的 额定电压 当电压超过 0.85 倍的额定电压时 ， 断路器能合闸 欠压脱扣器 额定工作电压 动作电压 可靠合闸电压 接线图 AC 230V AC400V (0.35~0.7)Ue (0.85~1.1)Ue 说明 ： X- 接线端子排 。 注 ： 虚框内为断路器内部附 件接线图 电源输入 Ue …
CDM1
塑壳断路器
附件
结构示意图
14
1
扩展端子
6
分励脱扣器
11
固定式板后
2
相间隔板
7
欠压脱扣器
12
报警触头
3
电动操作机构
8
插入式接线端子
13
辅助触头
4
圆形延伸旋转手柄
9
插入式板前
14
抽出式
5
方形延伸旋转手柄
10
插入式板后
CDM1
塑壳断路器
560
CDM1
塑壳断路器
欠压脱扣器
当控制电压下降到线圈电压整定值以下时
，
断路器脱扣
。
脱扣电压整定值范围为
0.35~0.7
倍的
额定电压
当电压超过
0.85
倍的额定电压时
，
断路器能合闸
欠压脱扣器
额定工作电压
动作电压
可靠合闸电压
接线图
AC 230V AC400V
(0.35~0.7)Ue
(0.85~1.1)Ue
说明
：
X-
接线端子排
。
注
：
虚框内为断路器内部附
件接线图
电源输入
Ue V
V
V
分励脱扣器
当控制电压大于
0.7
×
Us
时
，
使断路器脱扣
断路器通过分励脱扣器脱扣后
，
可就地复位
分励脱扣器
额定控制电源电压
Us V
动作电压
V
接线图
AC230 AC400 DC24 DC110 DC220
(0.7~1.1)Us
注
：
K-
分励脱扣器内部与线圈串联
的微动开关为常闭触头
，
当断路器
分闸后
，
该触头自行断开
，
合闸时
闭和
电源输入
注
:
当采用额定控制电源电压
DC24V
规格分励脱扣
器时
,
铜导线最大长度
(
两根导线中每根长度
)
须满足右表条件
注
:
当不满足上述表中要求时
,
推荐采用下图进行分
励控制回路设计
备注
:125/250AF
的分励脱扣器无
DC110V
，
DC220V
；
B1
塑壳断路器及剩余电流动作断路器
561
B
二级配电
CDM1
塑壳断路器
备注
:125/250AF-2P
无电操
；
AC230V
、
AC400V

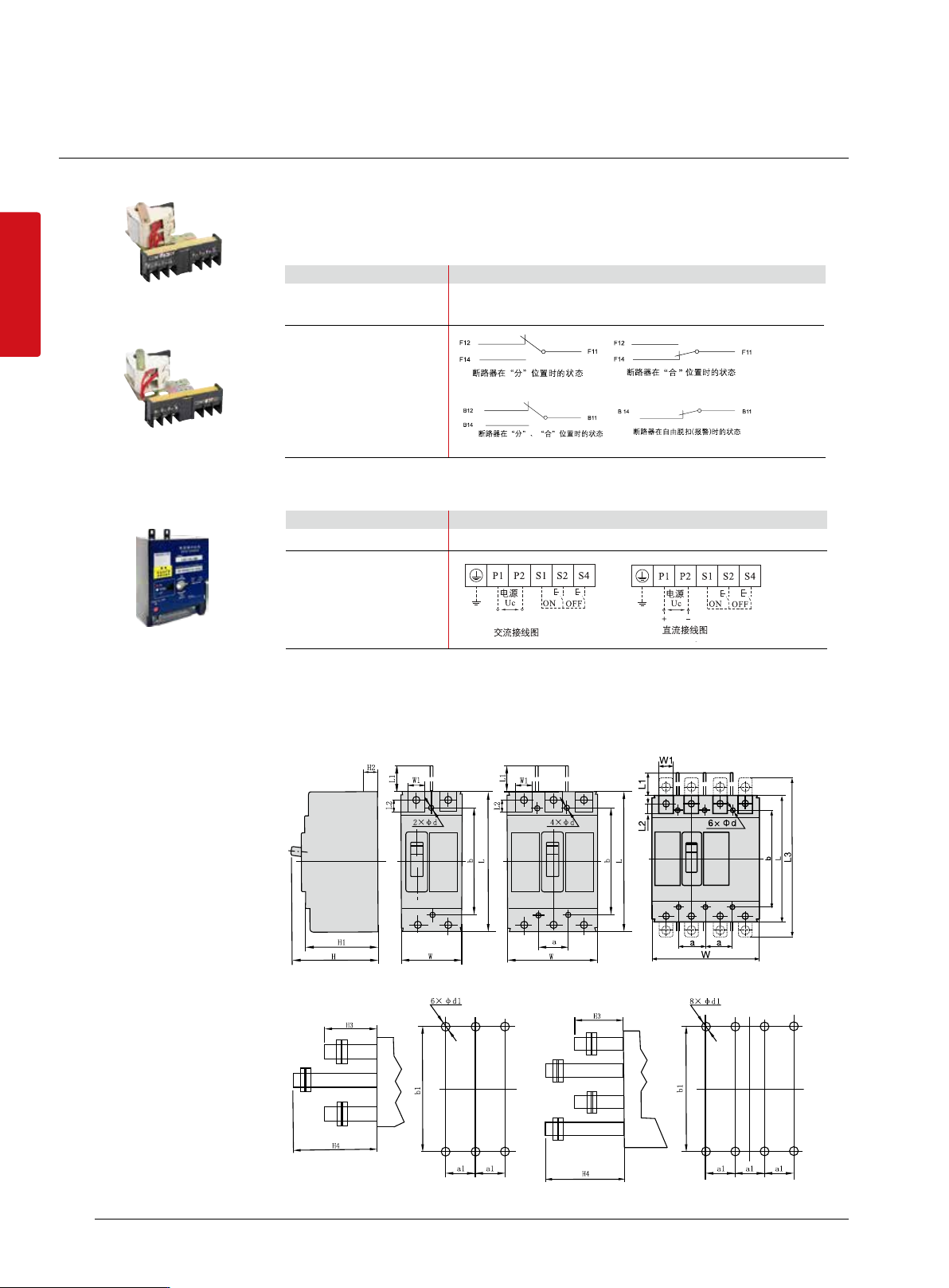

普通型电动操作机构接线
电压
接线图
普通型电动操作机构
电动操作机构
：
提供就地和远距离控制断路器进行合闸或分闸
辅助、报警触头
辅助触头
：
接在开关电器辅助电路中并由该开关电器用机械方式操作的触头
报警触头
：
与断路器连接在一起的仅在断路器脱扣时才动作的辅助触头
辅助
、
报警触头
约定发热电流
Ith
额定工作电流
接线图
3A
AC400V, 0.4A DC220V, 0.15A
辅助触头接线图
报警触头接线图
二极 三极 四极
固定式板前
、
板后的外形及安装尺寸
三极的板后接线尺寸
四极的板后接线尺寸
外形及安装尺寸（mm）
CDM1
塑壳断路器
塑壳断路器及剩余电流动作断路器
B1
562
二级配电
B
