技术参数
CDM1
塑壳断路器
*
■
表示有该产品
断路器基本信息
壳架电流
Inm 63 125 250
频率
（
f
）
50HZ
额定绝缘电压
（
V
）
AC690V AC800V AC800V
额定冲击耐受电压
(KV) 6 8 8
额定工作电压
AC
AC 400V AC 400V AC 400V
分断能力级别
L L M M L L M M M L L M M M
极数
3 4 3 4 3 4 2 3 4 3 4 2 3 4
额定极限短路分断能力
Icu (KA) 25 25 50 50 35 35 50 50 50 35 35 50 50 50
额定运行短路分断能力
Ics (KA) 18 18 30 30 26 26 30 30 30 26 26 30 30 30
机械寿命
8500 8500 7000
电气寿命
1500 1500 1000
飞弧距离
(mm) 50 50 50
脱扣器
/
额定电流
热磁固定
/
额定电流
10/16/20/25/32/40/50/63 10/16/20/25/32/40/50/63/80/100/125 100/125/160/180/200/225/250
指示
、
控制附件
分励
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
欠压
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
辅助
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
报警
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
转动手柄操作机构
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
电动操作机构
■ ■ ■ ■ ■ ■ ■ ■ ■
安装连接
*
固定板前
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
固定板后
1
）
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
插入板后
1
）
■ ■ ■ ■ ■ ■ ■ ■ ■
插入板前
1
）
■ ■ ■ ■ ■ ■
抽出式
符合标准
IEC60947-2/GB/T14048.2
产品认证
CCC
*
■
表示有该产品
注
：
1
）
CDM1-125AF 125A
无插入式及板后
；
CDM1-250AF 250A
无插入式及板后
；
塑壳断路器及剩余电流动作断路器
B1
557
二级配电
B
CDM1
塑壳断路器
*
■
表示有该产品
断路器基本信息
壳架电流
Inm 400 630 800 1250
频率
（
f
）
50HZ
额定绝缘电压
（
V
）
AC800V AC800V AC800V AC800V
额定冲击耐受电压
(KV) 8 8 8 8
额定工作电压
AC
AC 400V AC 400V AC 400V AC 400V
分断能力级别
L M L M H L M L M L M M H
H
极数
3 3 4 4 3 3 3 4 4 3 3 4 3 3
额定极限短路分断能力
Icu (KA) 50 70 50 70 100 50 70 50 70 50 70 70 100 85
额定运行短路分断能力
Ics (KA) 30 40 30 40 50 30 40 30 40 30 40 40 50 45
机械寿命
4000 4000 2500
电气寿命
1000 1000 500
飞弧距离
(mm) 100 100 100
脱扣器
/
额定电流
热磁固定
/
额定电流
200/225/250/315/350/400 400/500/630 400/500/630/700/800 700/800/1000/1250
指示
、
控制附件
分励
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
欠压
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
辅助
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
报警
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
转动手柄操作机构
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
电动操作机构
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
安装连接
*
固定板前
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
固定板后
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
插入板后
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
插入板前
■ ■ ■ ■ ■ ■ ■ ■
抽出式
符合标准
IEC60947-2/GB/T14048.2
产品认证
CCC
技术参数
塑壳断路器及剩余电流动作断路器
B1
558
二级配电
B
L
3
50
30
CDM1
塑壳断路器

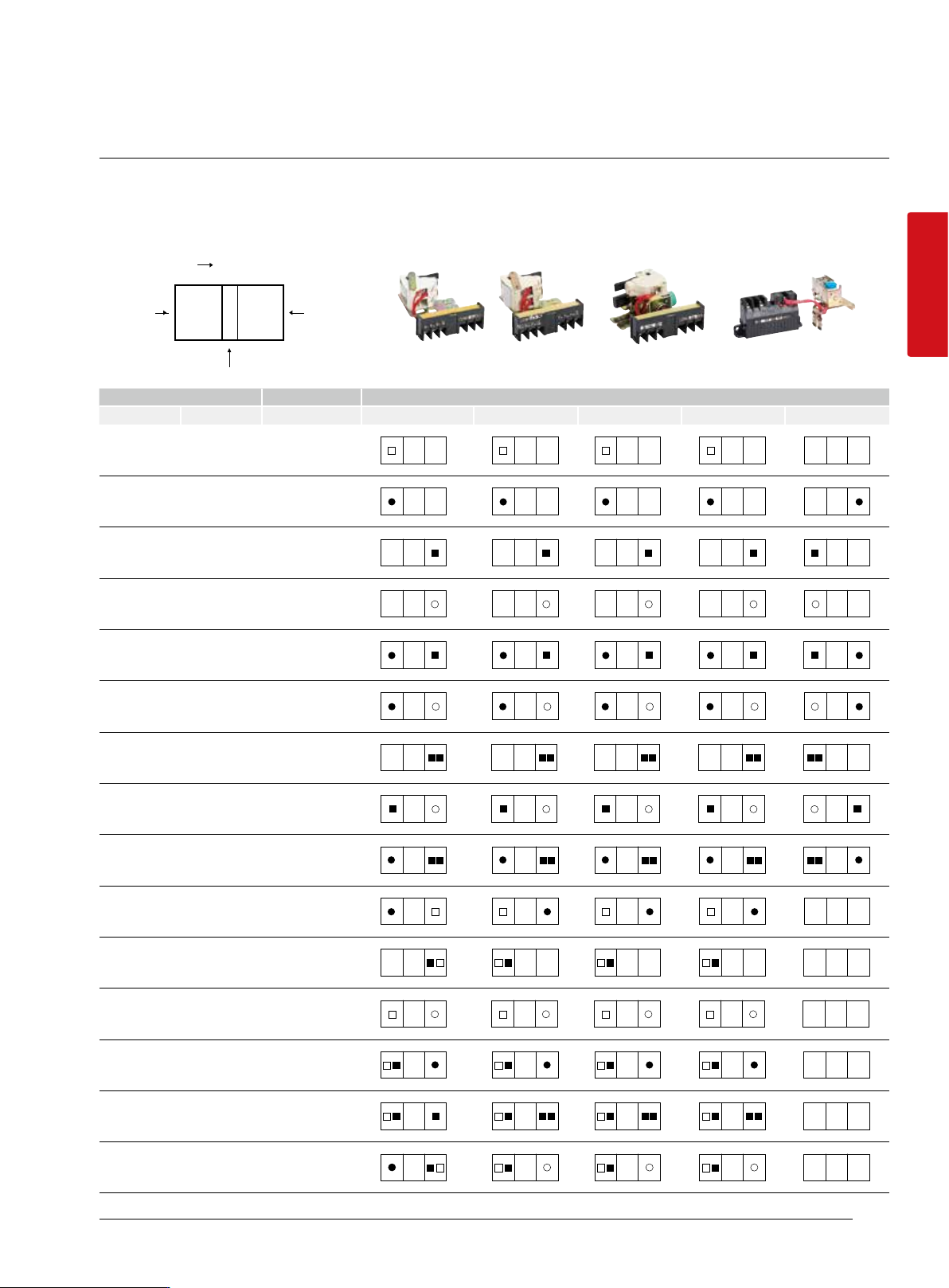

脱扣器安装方式及附件代号
左面安装
手柄
右面安装
□
报警触头
■
辅助触头
●
分励脱扣器
○
欠压脱扣器
引线方向
附件代号 附件名称 产品型号
电磁式脱扣器 复式脱扣器 CDM1-63/125/250 CDM1-400 CDM1-630 CDM1-800 CDM1-1250
208 308 报警触头
210 310 分励脱扣器
220 320 辅助触头
230 330 欠压脱扣器
240 340
辅助触头
分励脱扣器
250 350
分励脱扣器
欠压脱扣器
260 360 二组辅助触头
270 370
辅助触头
欠压脱扣器
280 380
分励脱扣器
二组辅助触头
218 318
分励脱扣器
报警触头
228 328 辅助报警触头
238 338
欠压脱扣器
报警触头
248 348
分励脱扣器
辅助报警触头
268 368
辅助触头
辅助报警触头
278 378
欠压脱扣器
辅助报警触头
