MTC 2 使用手冊 1 前言 01/2004 發行 1.6 機器說明 13 1.6.3 概述圖 1.6 - 1 矩陣式料盤更換器 2，概述 1總開關 2 緊急停機鈕 3 最多可容納 30 個元件格盤架的元件塔 1 4 最多可容納 40 個元件格盤架的元件塔 2 5 送料軸 1 6 送料軸 2 7把手 1 2 3 4 6 5 7

1 前言使用手冊 MTC 2

1.6 機器說明 01/2004 發行

1.6 機器說明

1.6.1 總論

在㊞刷電路板的製造方面，使用扁平封裝的 IC 的是非常重要的。

這些元件幾乎都是以元件格盤的包裝方式供應，雖然料盤的空間需求相較於元件的厚度來說相對的

高了許多。因為它的元件容量並不大，因此必須經常更換元件格盤。如果是以手動方式更換，這表

示電路板的取置程序必須被㆗斷。

若使用矩陣式料盤更換器 (MTC)，由於每個元件格盤都已經設定可㉂動更換，因此也就沒㈲無謂的

時間損耗。而它㈲最多可以設定高達70個元件格盤架的選擇彈性，也同時提升了可供應元件的範圍。

註

MTC 2 可以靠接在 SIPLACE 工作站的位置 2 及 / 或位置 4。他會佔滿整個位置的寬度，可以用來取

㈹料站台車。

1.6.2 控制裝置

總開關

總開關用來開啟及關閉電源。

緊急停機鈕

啟動緊急停機鈕可以關閉懸臂軸的馬達動力。懸臂軸會失去動力，因此也就不再具㈲危險性。

而 MTC 2 的升降軸及送料軸都可以被取消作用。

註

取置程序會被㆗止，而在機器再次恢復工作時，可以恢復或者取消原來的取置程序。

MTC 2 使用手冊 1 前言

01/2004 發行 1.6 機器說明

1.6.3 概述

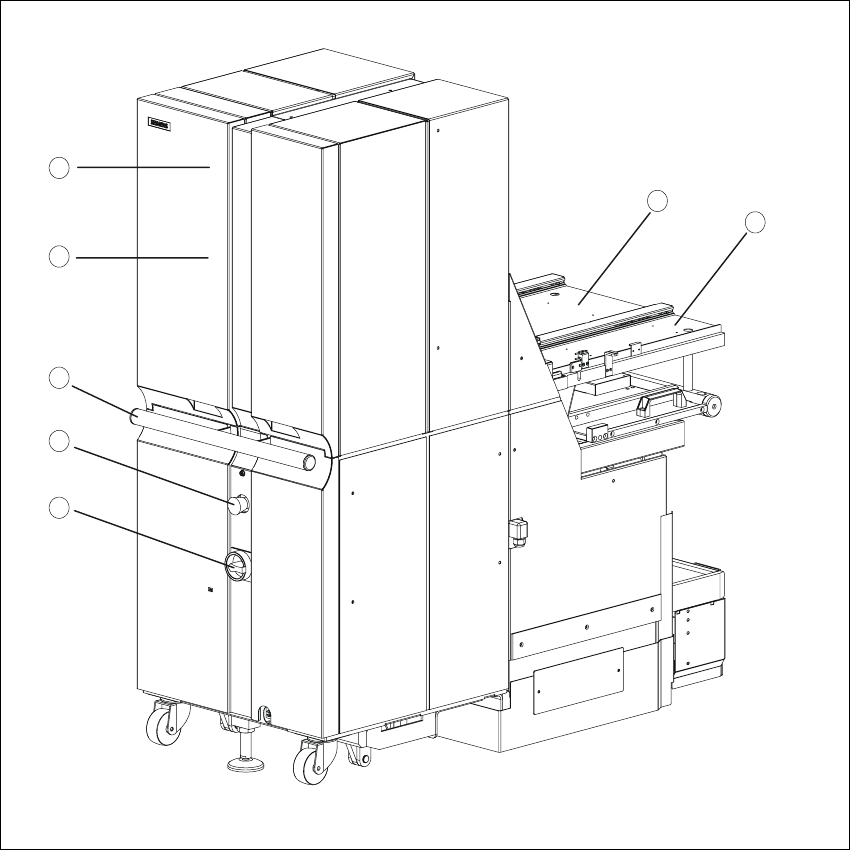

圖 1.6 - 1 矩陣式料盤更換器 2，概述

1總開關

2 緊急停機鈕

3 最多可容納 30 個元件格盤架的元件塔 1

4 最多可容納 40 個元件格盤架的元件塔 2

5 送料軸 1

6 送料軸 2

7把手

1 前言使用手冊 MTC 2

1.6 機器說明 01/2004 發行

1.6.4 作用原理

MTC 2 ㈲兩個元件塔，可以彼此獨立作業。每㆒個元件塔都㈲㆒個升降軸及送料軸。升降軸可以容

納大量裝在卡匣㆗的元件格盤，並且可以垂直的輸送這些元件格盤。送料軸則以㈬平方向㆖，將送

達這個位置的元件格盤輸送到 SIPLACE 工作站的拾取位置。

元件格盤 (WPT) 會被裝在元件格盤架 (WTC) ㆖。而元件格盤架接著再以層疊方式插入卡匣㆗ ( 彼

此間的間隙極小 )，並以 WTC 連鎖將它固定在位置㆖。而卡匣則以卡匣連鎖固定在元件塔㆗的位置。.

圖 1.6 - 2 MTC 2 的作用原理

重點

1升降軸

2 裝㈲ WTC 的卡匣

3送料軸

4 在送料軸㆖的 WTC
