Installationsanleitung Stationsso ftware Version 604.01 Ausgabe 04/2007 3.1 Umrüstp akete und Komponenten zum Upgrade von V ersion 603.x Achtung: Für ein Upgrade auf die Softwareversion 604.xx auf einem SIMATIC BoxPC 627…
Installationsanleitung Stationssoftware Version 604.01 Ausgabe 04/2007
3 Upgrade auf die Softwareversion 604.xx
Beachten Sie bei einem Upgrade auf die Softwareversion 604.xx folgende Punkte:

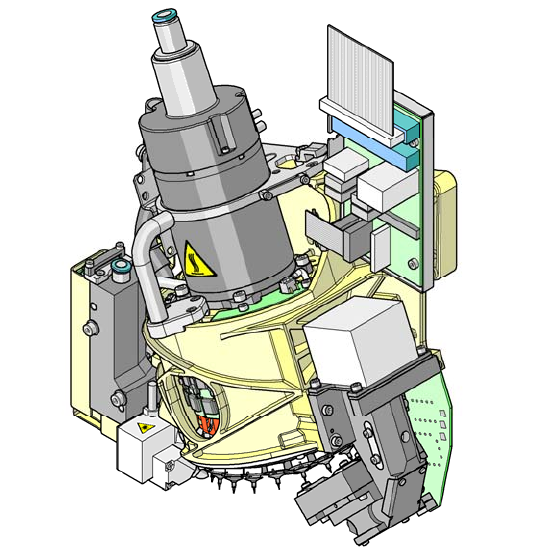

- Bringen Sie die Temperatur-Warnschilder (03031926-01) auf dem C&P20 an (siehe Abbildung).
- Kalibrieren Sie die Köpfe der Maschinen D1, D2 und D4 nach einem Upgrade auf die Softwareversion
604.x neu. Bei diesen Maschinen ist die Temperaturkompensation aktiviert.
- Nach der Installation der Softwareversion 604 starten Sie bitte das Update der eSW-Version für die
X-Förderer.
8 von 48
Installationsanleitung Stationssoftware Version 604.01 Ausgabe 04/2007
3.1 Umrüstpakete und Komponenten zum Upgrade von Version 603.x
Achtung:
Für ein Upgrade auf die Softwareversion 604.xx auf einem SIMATIC BoxPC 627 beachten Sie
bitte die Installationsanleitung “Betriebssystem Windows Embedded XP für MC D+E“
(00195327-xx). Sie benötigen das Standard-Medienpaket (03054699-xx).
Für die anderen Maschinen ist die Installation des Windows Embedded XP nicht notwendig.
Es sind keine weiteren Umrüstpakete oder Komponenten erforderlich.
3.2 Umrüstpakete und Komponenten zum Upgrade von Version 601.x
oder 602.x
Achtung:
Für ein Upgrade auf die Softwareversion 604.xx beachten Sie bitte die Installationsanleitung
“Betriebssystem Windows Embedded XP für MC D+E“ (00195327-xx).
Sie benötigen das Standard-Medienpaket (03054699-xx).
Für die Maschinentypen SIPLACE X4, X2 und X3 mit CPU 076 sind folgende Umrüstpakete für den
Maschinencontroller erforderlich:
- Umrüstpaket für SIPLACE X4 mit CPU 076 Æ Rechner-Upgrade auf CPU 086
Artikelnummer: 03029123S03
- Umrüstpaket für SIPLACE X2 und X3 mit CPU 076 Æ Speichererweiterung 128 MB
Artikelnummer: 03051831
9 von 48
Installationsanleitung Stationssoftware Version 604.01 Ausgabe 04/2007
4 Voraussetzungen
4.1 Software-Komponenten SIPLACE X-Serie und D-Serie
4.1.1 Station
Die Station arbeitet mit folgender Betriebssystemkonfiguration:
- Stationsrechner: Microsoft Windows XP Professional (inkl. Service Pack 2 und aktuelle Hotfixes)
- Maschinencontroller: Microsoft Windows embedded XP (SP2)
4.1.2 Automatenkomponenten
Die einwandfreie Funktion der Stationssoftware setzt folgende Versionen anderer Automatenkomponenten
voraus:
Stationsrechner SIPLACE Vision Maschinencontroller SIPLACE Pro
Version 604.01 Version 341 Version 604.01 Version 5.0
Achtung:
Die Funktionsstände von Stationsrechner-, Vision- und Maschinencontroller-Software müssen
zusammenpassen.
10 von 48
