第2部 功能详细编 第6章 操作选项
6-3-3 运行

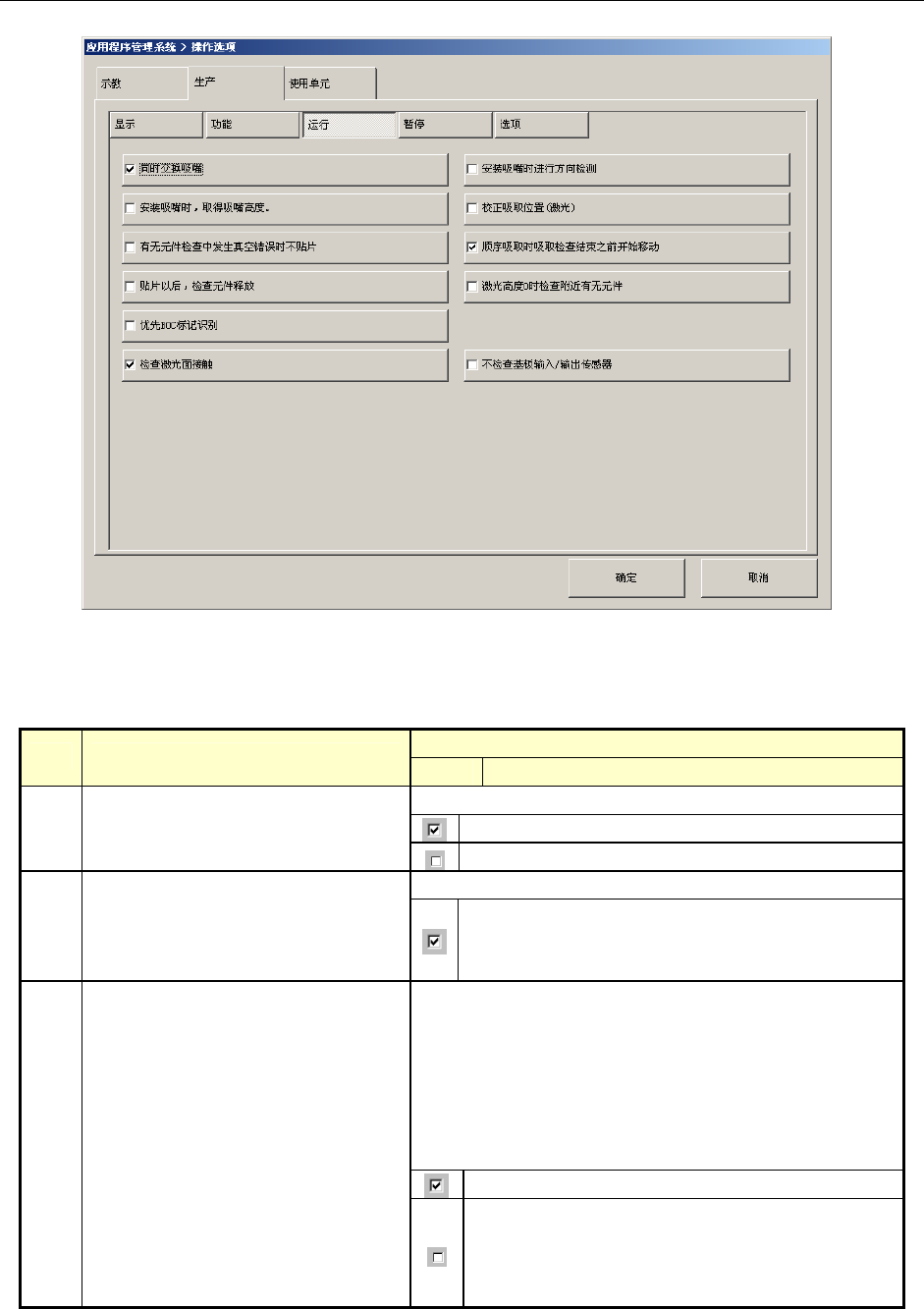

图 6-3-3-1 生产运行选项
表 6-3-3-1 生产运行选项设置项目的详细内容
内容
序号 项目
状态 动作及详细内容
设置同时交换吸嘴。
执行同时交换吸嘴。
１ 同时交换吸嘴
不执行同时交换吸嘴。
设置安装吸嘴时进行方向检测。
2 安装吸嘴时进行方向检测
安装吸嘴时进行吸嘴安装方向检测，在元件吸
取、识别、贴片时以吸嘴的安装角度进行角度校
正。
安装吸嘴时用激光测量吸嘴高度。
通过掌握实际测量的吸嘴高度，在识别元件时可以使
其高度方向位置更为准确。
要保证对薄型元件识别的稳定性时，使用此项功能。
安装对应 0402 元件专用的 509 吸嘴时，不管是否设置
此项选项，都必须测量吸嘴高度。
对全部吸嘴，安装时都要测量高度。
3 安装吸嘴时，取得吸嘴高度
只对 0402 元件专用的 509 吸嘴，安装时要测量
高度。
(贴装 0402 元件时，需要对应 0402 元件的选
项。)
6-11
第2部 功能详细编 第6章 操作选项
内容
序号 项目
状态 动作及详细内容
设置进行吸取位置校正。
根据激光定心的结果，对吸取位置进行校正。
使用电动供料器时，通过校正 Y 方向的间距，可
防止引起同时吸取崩溃，校正吸取位置。
4 校正吸取位置（激光）
不进行吸取位置的校正。
元件数据的“吸取位置校正”将被忽略。
设置在检查有无元件，发生真空错误时，执行激光再
检查。
不进行激光再检查。
5
有无元件检查中发生真空错误时
不贴片
进行激光再检查。
设置依次吸取元件时贴片头单元开始移动的时间。
吸取完成后不等待元件有无检查结束，XY 轴即
开始移动吸取下一个元件。在依次吸取到最后
时，等待元件有无检查结束后，XY 轴再开始移
动。
6
顺序吸取时吸取检查结束之前开
始移动
依次吸取元件时，要在对元件吸取的检查结束
后，XY 轴才开始移动执行下一个元件的吸取。
设置元件贴片时检查元件是否脱离吸嘴。
在元件贴装动作后 Z 轴上升时，用激光检查元
件是否脱离吸嘴。
7 贴片以后，检查元件释放
忽略元件数据中指定的“确认元件掉落”，不进
行检查。
对激光高度 0 以上的元件变更吸取检查高度，以防止
因吸嘴发生检出错误。
对激光高度设置为 0 以上的元件，从吸嘴前端
降低 0.1mm 进行激光吸取检查。
8 激光高度 0 时检查附近有无元件
不以激光高度设置值为准，而按激光高度进行
激光吸取检查。
设置是优先识别 BOC 标记、还是优先识别坏板标记。
优先识别 BOC 标记（而不是优先识别坏板标记）。
9 优先 BOC 标记识别
优先识别坏板标记，而后识别 BOC 标记。
测量元件的最大旋转宽度，在 SWEEP 时检查元件是否
干扰到激光面。
进行激光接触面检查。
10 检查激光接触面
不进行激光接触面检查。
设置对因输入／输出缓冲传送错误导致生产中断后开
始生产时，是否自动进行输入／输出缓冲的基板检查。
开始生产时，不对输入／输出缓冲的基板进行
检查。
11 不检查基板输入／输出传感器
开始生产时，对输入／输出缓冲的基板进行检
查，如有基板，则自动放到传感器上。
6-12
第2部 功能详细编 第6章 操作选项
6-3-4 暂停
图 6-3-4-1 生产时的暂停选项
