第2部 基本编 第7章 机器设置
7-4-8-4 特殊功能
在不同的使用条件下，可利用有效的特殊功能。
如特殊功能不适用时，可将特殊功能设为“不使用”。默认为“不使用”。

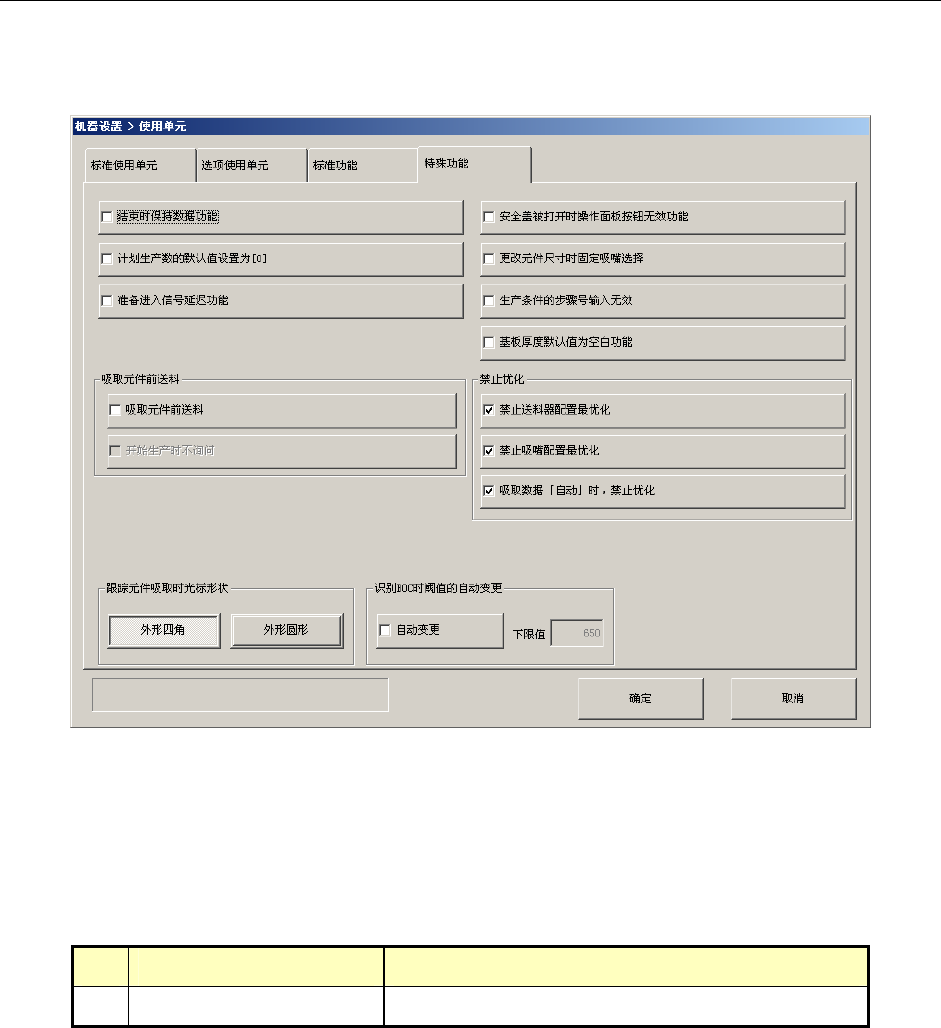

图 7-4-8-4-1 特殊功能设置画面
(1) 设置项目
设置特殊功能的使用与否。
表 7-4-8-4-1 设置项目
No. 项目 设置项目
1 使用单元(特殊功能) 设置各功能的使用或不使用。
7-37
第2部 基本编 第7章 机器设置
(2) 特殊功能的概要
表 7-4-8-4-2 特殊功能有效时的动作内容
No. 项目 功能内容
1 结束时保持数据功能 退出桌面画面时，保存读取的生产程序信息，在下
次启动时恢复生产程序信息。
2 安全盖被打开时操作面版按钮
无效功能
打开安全盖时，除 STOP 开关有效之外，操作面板的
其他开关为无效。
3 计划生产数的默认值设置为[0] 计划生产数的默认值设置为“0”。
（参见第 2 章 2-8-2-1“(1) 生产预定数量”）
4 更改元件尺寸时固定吸嘴选择 即使修改元件数据的元件尺寸，也可不修改吸嘴的
选择，继续使用原已设置的吸嘴。
5 基板厚度默认值为空白功能 基板数据的基板厚度不设置默认值，而显示空白。
6 准备进入信号延迟功能 在向后工序传送基板动作中的 OUT 传感器检出 ON
时，在经过 SETUP 中设置的 ReadyIn 信号时间迟延
后检查 ReadyIn 信号的状态。若是 ReadyIn 信号为
ON 时，则开始向后工序搬出基板。ReadyIn 信号的
延迟时间的可设置范围为 1～300 秒。
7 生产条件的步骤号输入无效 生产条件画面的步骤号，开始行、结束行均设置为
不可输入。在此种情况下，贴片范围为步骤 1 到最
后步骤。编辑贴片数据时，变更后的贴片点数自动
反映在最后一行的值。
（设置对象为基板生产和空打生产。试打为非对象）
8 跟踪元件吸取时光标形状 选择跟踪元件吸取时光标形状是“外切四角形”、
还是“外切圆形”。
9 识别 BOC 时阈值的自动变更 因BOC标记氧化后容易造成识别错误，在不能识别
时，识别阈值会自动变更，再进行识别，直至达到
在机器设置中设置的下限值。
可在下限值编辑框中输入阈值。输入范围是 600～
900。
10 禁止供料器配置最优化 优化时，“分割选项”的吸嘴数据固定为“自动选
择分配”。
11 禁止吸嘴配置最优化 优化时，“分割选项”的使用的吸嘴固定为“使用
固定吸嘴”。
12 吸取数据[自动]时，禁止优化 吸取数据设置为“自动选择”时禁止优化。
13 （吸取元件前送料）
吸取元件前送料
在马上要开始吸取元件动作前顶推送料。
生产开始时，在第一张基板的生产中，会显示询问
信息画面，确定吸取前送料的“是”、“否”。
如选择了[否]，各供料器的第 1 次吸取不进行“吸
取元件前送料”动作，从第 2 次吸取开始进行“吸
取元件前送料”动作。但不属于吸取前送料对象的
元件（参看 7-4-16 吸取元件前送料的供料器设置），
将进行标准动作（吸取后送料）。
与操作选项（使用单元）的“一起送料”不能同时
使用。[吸取元件前送料]生效后，[一起送料]变为
OFF（按钮 OFF），不能再选择。
7-38
第2部 基本编 第7章 机器设置
No. 项目 功能内容
14 （吸取元件前送料）
开始生产时不询问
生产开始时，不显示吸取元件前送料“是”、“否”
的询问信息画面，第 1 次吸取不进行“吸取元件前
送料”动作，从第 2 次吸取开始进行“吸取元件前
送料”动作。
（本功能的前提是，生产开始时，利用[一起送料]
按钮将元件送往吸取位置。）
[吸取元件前送料]有效（按钮 ON）的情况下可以选
择。
[吸取元件前送料]设为无效（按钮 OFF）时，“开
始生产时不询问”功能将无效（按钮 OFF），于是
不能再选择。
7-39
