第2部 功能详细编 第12章 选项元件
12-8
12-3 坏板标记传感器
1) 坏板标记的颜色及大小
a) 在经过抗腐蚀加工的基板上，使用大于
φ
2.5mm且有光泽的白色标记。
b) 在白色的陶瓷基板上，使用大于
φ
2.5mm的黑色标记。
标记过小或出现飞白时，将无法进行检测。因此，标记必须清晰。
2) 显示坏板标记传感器的外观。
有关安装位置的详细内容，请参见贴片头部分的说明。
图 12-3-1
①功率放大部分 ⑤按钮2
②光纤传感器部分 ⑥RAN（通常检测位置）
③数字显示部分 ⑦SELECT（操作选择）
④按钮1 ⑧MODE（附带功能操作）
3) 坏板标记传感器灵敏度的调整方法
请参见“机器设置”的“7-4-12 坏板标记读入器示教”。
注意
请受过本装置操作培训的人进行操作。
为了避免工作人员以外的人误操作引起意外启动，请充分注意周围各种情况
后进行安装作业。
注意:
①
②
12
③
④⑤
⑥
⑦
⑧
第2部 功能详细编 第12章 选项元件
12-9
12-4 供料器台
为了防止人身伤害，操作手柄时请勿触摸连接部位。
图 12-4-1 图 12-4-2 拖车制动器
① 供料器台车主体 ⑦ E 供料器台架插口
② 供料器台架 ⑧ 压缩空气接口（供气插口）
③ 拖车把手 ⑨ 供料器台架开关
④ 拖车制动器 ⑩ 锁紧踏板
⑤ 供料器台架定位销 ⑪ 解锁踏板
⑥ M 供料器台架插口 ⑫ 手动阀
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
<机械式供料器用>
注意
连接部位
第2部 功能详细编 第12章 选项元件
12-10
注意
(1) 安装步骤
1) 将各供料器安装在“供料器台架②”上。
2) 请确认“供料器台架开关⑨ ”处于关闭状态。
3) 将“供料器台主体①”推入贴片机主机内直至顶住的位置。
4) 锁紧左右的“拖车制动器④”。
5) 打开“供料器台架开关⑨”后，“供料器台架②”会上升，安装在贴片机主机上。
6) 将“供料器台主体①”侧的插头插入“供料器台架插口⑥”上，朝右旋转螺钉，直至固定。
并插好“压缩空气接口（供气插口）⑧”。
在供料器台前后(2 站台)中任意一个下降、机器处于工作状态时，则与安全盖打开时一样，
XY 轴以低速移动。
在贴片机多台连接的情况下，生产线上共同使用相同机种间的批量更换台车时，
请在传送高度 900±20mm 的公差范围内遵照以下条件使用。
最前面的传入侧
・
传送高度与最末尾的传出
侧
・
传送高度之差
批量更换台车的使用
35mm 以内 相同机种的贴片机之间可共同使用
超过 35mm 时 即使是相同机种的贴片机之间也不可共同使
用。请分别使用。
(2) 拆卸步骤
1) 拔下“压缩空气接口（供气插口）⑧”和“供料器台架插口⑥”。在拔下“压缩空气接口
（供气插口）⑧”时，请务必一边按着“手动阀⑫”一边拔下。
2) 关闭“供料器台架开关⑨”后，“供料器台架②”会下降，将其从贴片机主机上卸下。
3) 踏左右的“解锁踏板⑪”，解除锁定。
· 为了防止装置的意外启动引起事故，请打开安全护罩，关闭空气塞，放
出残留空气后再进行安装。
· 为了防止伤及人身或装置，供料器台的安装请在主机完全停止后再进行。

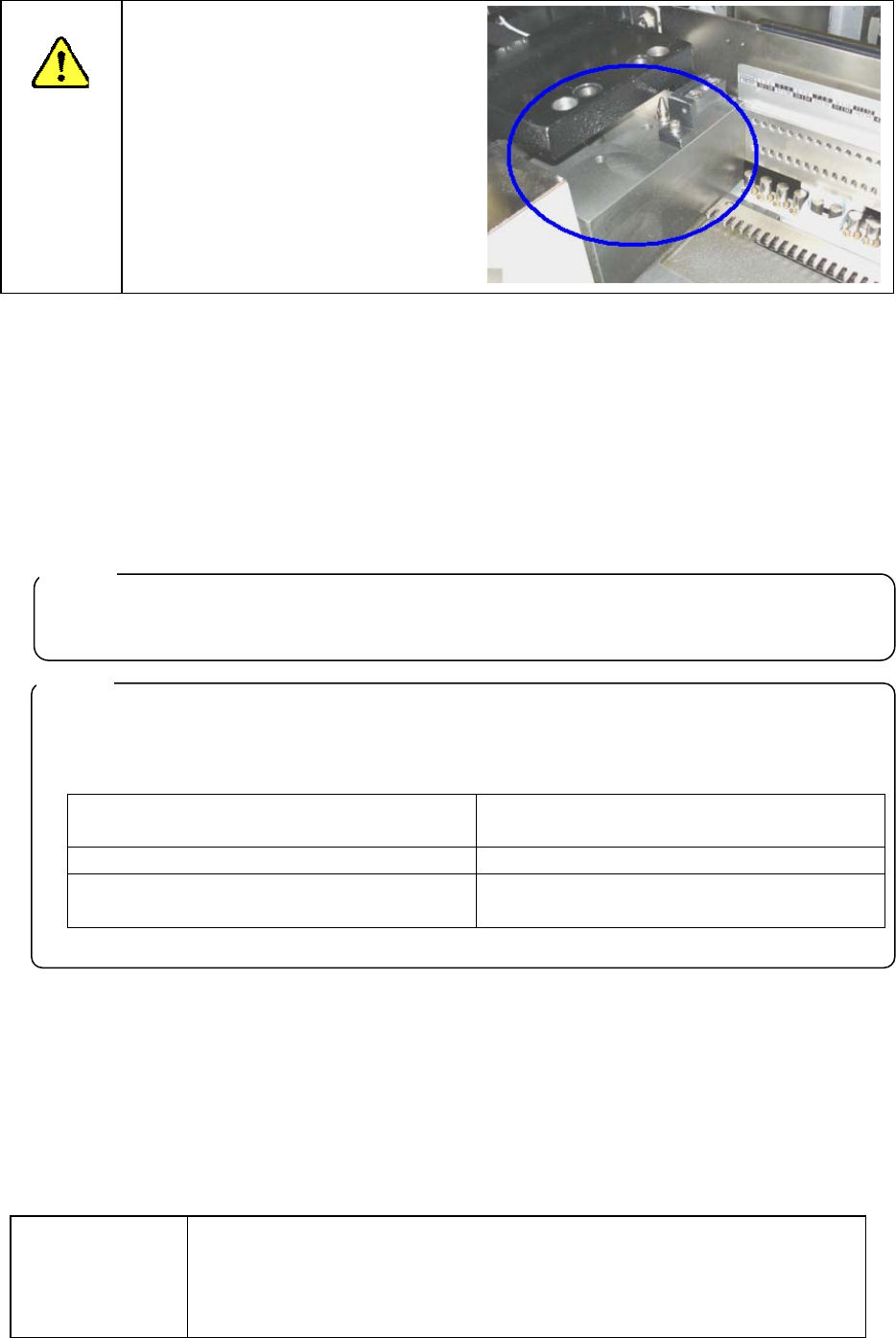

注意:
请确认与机器主机的接触部位没有元
件或者其他物品。
否则供料器台架上升时发生接触，不仅
会损坏放置的东西，还会损坏机器或者
损坏连接器部分，有可能引起短路而导
致火灾。
注意
:
