Istruzioni per l'uso SIPLACE TX 3 Dati tecnici e moduli
A partire dalla versione software 714.0 12/2020 3.7 Sistema di convogliamento del CST
149
3.7.4 IPC-HERMES-9852
IPC-HERMES-9852 è un protocollo di comunicazione per linee SMT e può sostituire l'interfaccia
IPC SMEMA. Con questo protocollo è possibile trasmettere più informazioni rispetto all'interfaccia
IPC SMEMA. Ad esempio:
– ID univoche di CST
– Codici a barre
– Velocità dei nastri trasportatori
– Larghezza e lunghezza dei circuiti stampati
– Spessore dei circuiti stampati
– Altezza di attraversamento
Tutte queste informazioni possono essere trasmesse lungo tutta la linea senza interruzione. Vedi
a questo proposito il manuale dell'amministratore IPC-HERMES-9852, [n. articolo: 00198615-xx].
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE TX
3.7 Sistema di convogliamento del CST A partire dalla versione software 714.0 12/2020
150
3.7.5 Definizione dello svergolamento del CST
3.7.5.1 Svergolamento del CST durante il convogliamento
Svergolamento del CST trasversalmente rispetto alla direzione di trasporto = max. 1% della dia-
gonale del CST e comunque non oltre 2 mm.
3
Svergolamento del CST nella direzione di convogliamento + spessore del CST < 5,5 mm.Apertura
del bordo anteriore circuito stampato max. 2,5 mm.
3
3
3
Bordo fisso di bloccaggio
Dispositivo mobile di bloccaggio
Circuito stampato
Spalla del convogliatore
Bordo fisso di bloccaggio
Cinghia di trasporto
Direzione di convogliamento CST
Bordo anteriore circuito stampato
Bordo anteriore circuito stampato
Cinghia di trasporto destra
Cinghia di trasporto sinistra
Direzione di convogliamento CST
Istruzioni per l'uso SIPLACE TX 3 Dati tecnici e moduli
A partire dalla versione software 714.0 12/2020 3.7 Sistema di convogliamento del CST
151

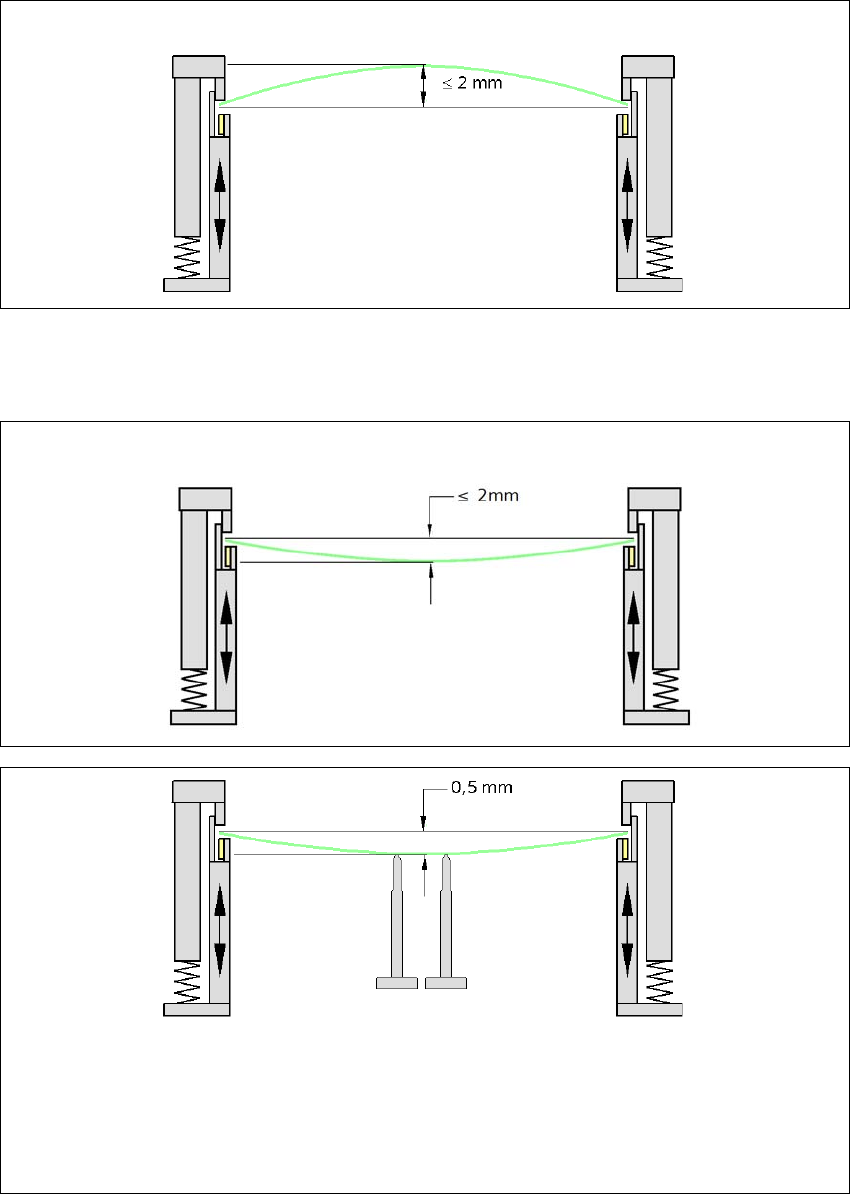

3.7.5.2 Svergolamento del CST in fase di montaggio
3
3
Modifiche della posizione della superficie vengono automaticamente rilevate dalle funzioni per
l'autoapprendimento dell'altezza.
3
3
Svergolamento del CST verso l'alto max. 2,5 mm.
Svergolamento del CST verso il basso max. 2,5 mm.
Supporto CST
Per non influenzare la qualità e la velocità di montaggio, si consiglia di utilizzare un sostegno per
CST, ad es. Smart Pin Support, in modo da limitare lo svergolamento del CST verso il basso entro
0,5 mm.
