AV131 维修手册 5.7 元件供 给部 D79MCC-Y 5-000-A0 5.7- 3 5.7. 3 传送夹 装置编号： N610052073A A 编号 名称 型号 1. 26 / 52 mm 转变检测传 感器 EE- SX 871 2. T 轴原点检测传 感器 P914SA1 A 1. 2. 挡片 A— 视图
AV131
维修手册
5.7 元件供给部
D79MCC-Y5-000-A0
5.7-2

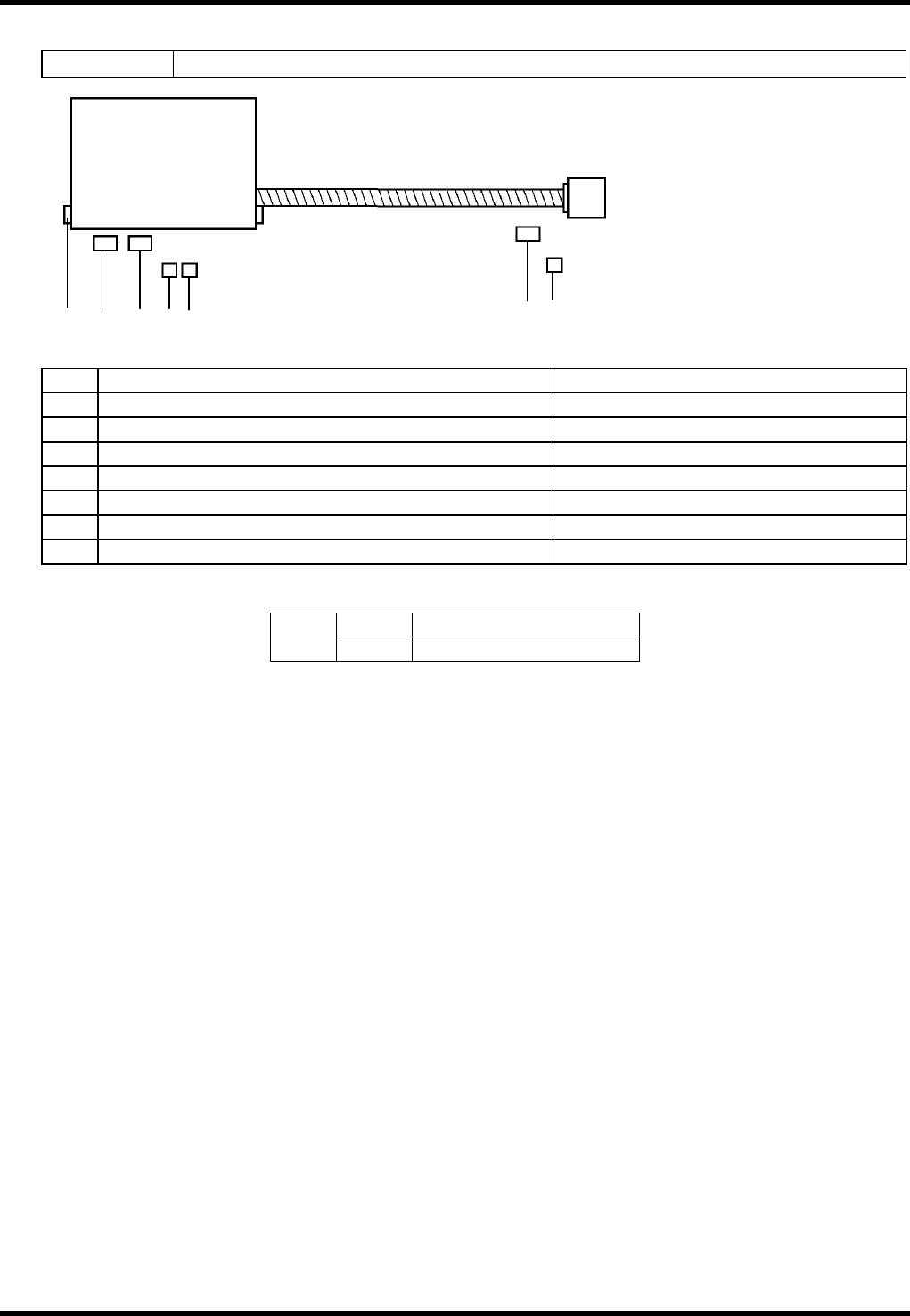

5.7.2 Z 轴 (60 站设备)
装置编号：
N610060958AA
编号 名称 型号
1.
料架空缺检测传感器
E32-TC200
2.
ZR 轴安全开关
LS-11S / RL
3.
ZR 轴备用检查开关
4.
ZR 轴原点检测
P921S1
5.
ZR 轴 (-) 限位检测
P921SA1
6.
ZR 轴安全开关
LS-11S / RL
7.
ZR 轴 (+) 限位检测
P921SA1
Z 轴超限位位置
+侧
1110.50 ~ 1111.50
ZR
-侧
-4.50 ~ -5.50
1. 2. 3. 4.
6.
5.
7.
AV131
维修手册
5.7 元件供给部
D79MCC-Y5-000-A0
5.7-3
5.7.3 传送夹
装置编号：
N610052073AA
编号 名称 型号
1.
26 / 52 mm 转变检测传感器
EE-SX871
2.
T 轴原点检测传感器
P914SA1
A
1.
2.
挡片
A—视图
AV131
维修手册
5.7 元件供给部
D79MCC-Y5-000-A0
5.7-4
