Excellent Modular Component Placer EXCEN Series EXCEN PRO(M)/(D)/(L) Technical Reference.pdf - 第181页

Page +$1:+$ 175 MFH(3/4) (Option) EXCEN PRO(M) EXCEN PRO(D) EXCEN PRO(L) NO. PA R T N O . P ART NAME Q'TY Old N o. Supply Su pply L T Reference 1 EP08-0001 10 MOTOR,SER VO-HG-AK033 6-S12;HG-AK033 6-S12 1 EP02-0 0202…

100%1 / 742
Page
+$1:+$
174
EXCEN PRO(M)
EXCEN PRO(D
)
EXCEN PRO(L)
MFH(3/4) (Option)
6
7
19
8
17
9
21
21
10
1
2
3
4
5
18
16
14
20
15
11
11
12
13
Page
+$1:+$
175
MFH(3/4) (Option)
EXCEN PRO(M)
EXCEN PRO(D)
EXCEN PRO(L)
NO. PART NO. PART NAME Q'TY Old No. Supply Supply LT Reference
1 EP08-000110 MOTOR,SERVO-HG-AK0336-S12;HG-AK0336-S12 1 EP02-002029B
2 FC14-000060C COUPLING-V20-COUPLING-15-5-5_C 1 FC14-000060A
3 FC39-000864A FRAME-MTV1PP-HD-MF007MAIN_FRAME 1
4 FC30-001102A PLATE-V020-SPRING_PLATE 1
5 FC38-000089A SPRING,EXT-V020-Z_SPRING_001;SWPB 2
6 FC09-000099A BRACKET-V021-Z_BRACKET_B;ME1:Steel 1
7 FC30-001256A PLATE-MTV1PP-HD-MF016Z_PLATE 1
8 MC04-900027 SUPPORT_UNIT 1
9 MC13-000066 BUSHING,LINEAR-LINER_BUSH-LM6Luu 1
10 FC07-000560A BLOCK-MTV1PP-HD-MF017SLIDE_BLOCK 1
11 J70551769A V020-SPRING_HOOK 2
12 FC18-000507A PIN-V020-PIN_Z_6 1
13 FC21-000001A PLATE,ARMOR-MTV1PP-HD-MF014Z_ARM_A 1
14 FC14-000366A JOINT-V020-JOINT_BAR_D 1
15 FC38-000017A SPRING-V020-SPRING_Z_B 1
16 FC35-000088A ROLLER-V020-ROLLER_A_6 1
17 J70551775A V020-ROLLER_PLATE_A J70551775A 1
18 FC30-000902A PLATE-V020-ROLLER_SHAFT_A 1
19 MC13-000024 SCREW,BALL-BLK0812S-3GS+75LCp5R 1
20 MC19-000108A SHAFT-LM_SHAFT-WTS-L6-775L-WON 1
Page
+$1:+$
176
EXCEN PRO(M)
EXCEN PRO(D
)
EXCEN PRO(L)

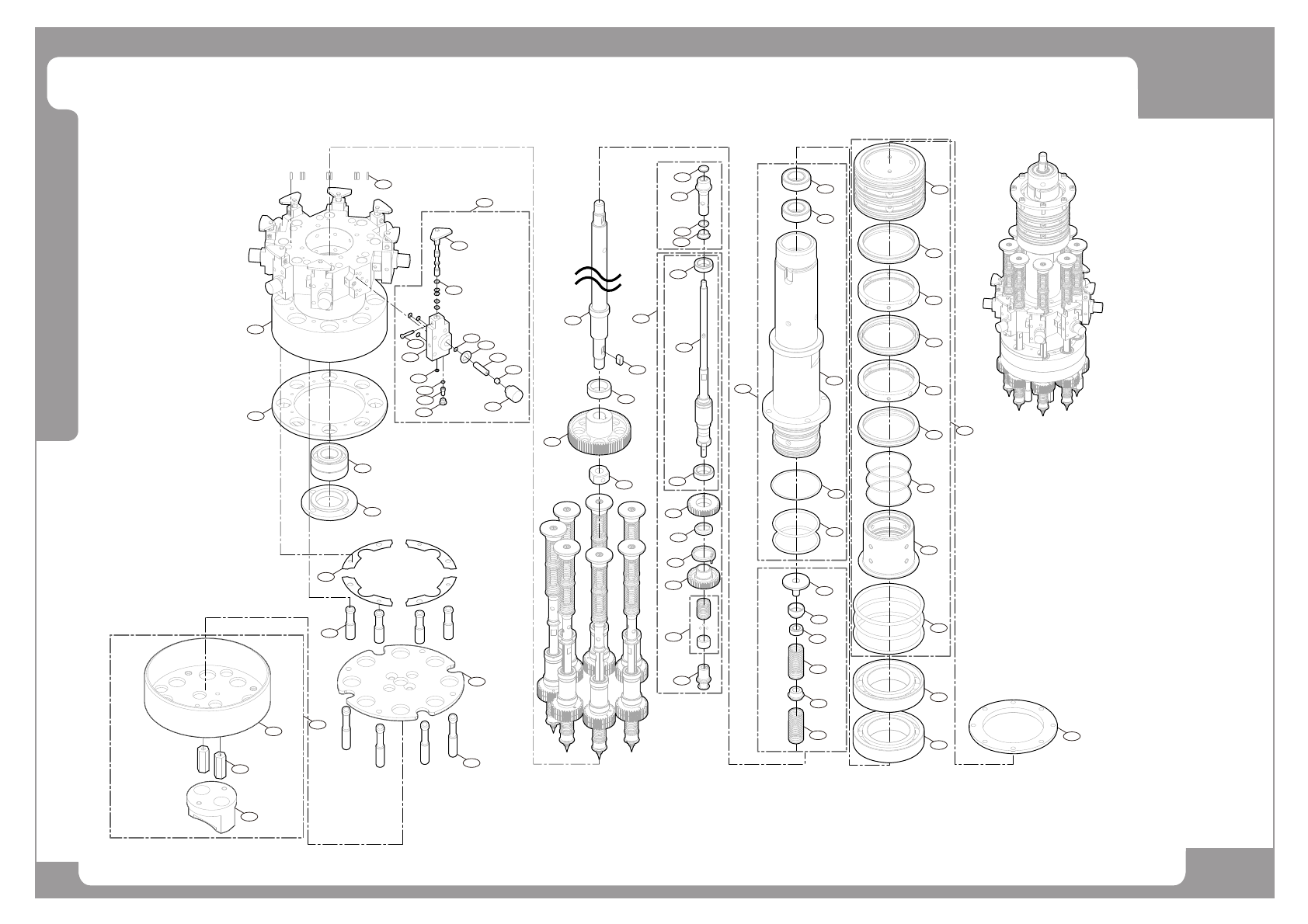

MFH(4/4) (Option)
1
4
4
4
11
11
12
41
42
44
58
46
47
61
57
62
36
35
37
13
14
15
16
17
18
18
19
5
5
6
7
8
9
9
2
10
21
20
32
32
33
34
40
49
53
48
45
54
55
50
65
51
52
59
60
63
64
56
43
22
23
25
26
31
28
24
27
3
39
29
30
