第2部 功能详解篇 第11章 机器自诊断功能 11-8 (3) 出错时的处理方法 发生了激光污染时，将输出如下信息。 对检测到激光污染的 Head ，请检查一下激光传感器是否被污染。
第2部 功能详解篇 第11章 机器自诊断功能
11-7
11-3-3 激光弄脏检查
从下拉菜单选择[个别诊断]-[激光弄脏检查]，或用命令按钮选择[激光弄脏检查]，即显示激光弄
脏检查画面。
指定Head，按 [执行检查]，则执行激光弄脏检查。
结果会显示在[判定]栏里。
(1)状态
显示 内容
OK 正常结束
弄脏 检测出激光弄脏
错误 发生错误
(2)激光弄脏结果
在图里以折线图形显示激光弄脏检查结果。
项目 内容
吸嘴 显示 Head 安装的吸嘴编号。
弄脏 显示激光弄脏检查的判定结果。
没有脏污时显示「无」、
检测出激光脏污时显示「脏污」、
发生错误时显示「错误」。
勾选「全检查」时，可同时勾选或取消勾选所有Head的勾选项。
按「确定」关闭画面。
第2部 功能详解篇 第11章 机器自诊断功能
11-8
(3)出错时的处理方法
发生了激光污染时，将输出如下信息。
对检测到激光污染的 Head，请检查一下激光传感器是否被污染。
第2部 功能详解篇 第11章 机器自诊断功能
11-9

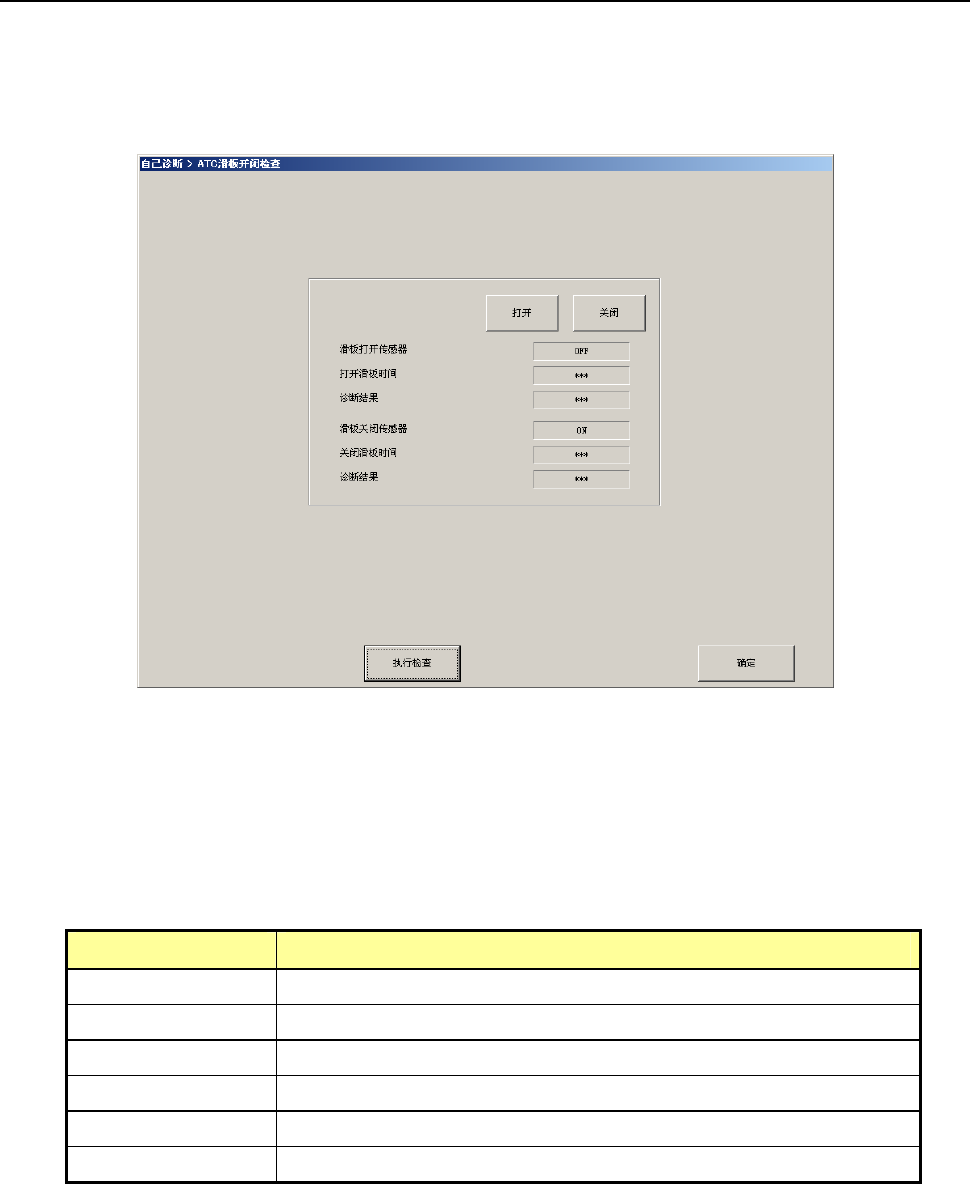

11-3-4 ATC滑板开闭检查
从下拉菜单选择[个别诊断]-[ATC滑板开闭检查]，或用命令按钮选择[ATC滑板开闭检查]后，会
出现ATC滑板开闭检查画面。
按[执行检查]，执行ATC滑动板开关检查。
结果显示在[诊断结果]栏里。
(1)[打开]/[关闭]按钮
开关 ATC 滑板。打开时打开传感器为 ON，关闭时关闭传感器为 ON。
(2)诊断结果
诊断结果记述如下。
项目 内容
滑板打开传感器 显示 ATC 滑板打开时的传感器状态
打开滑板时间 打开 ATC 滑板所需要的时间
诊断结果 诊断打开时间是否适当。用 OK、错误表示
滑板关闭传感器 显示 ATC 滑板关闭时的传感器状态
关闭滑板时间 关闭 ATC 滑板所需要的时间
诊断结果 诊断关闭时间是否恰当。用 OK、错误表示
